通带频率 64~76MHz, DC-35MHz≥35dBc, 120-160MHz≥35dB, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 64 | ~ | 76 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-35 | MHz≥ | 35 | dBc | ||
| 带外抑制 | 120-160 | MHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.5 |

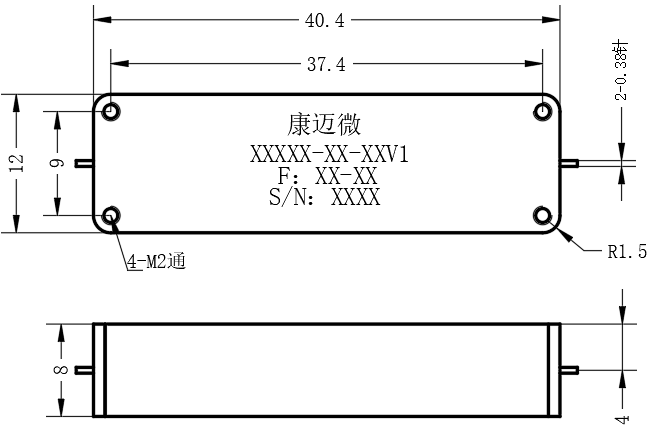

| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

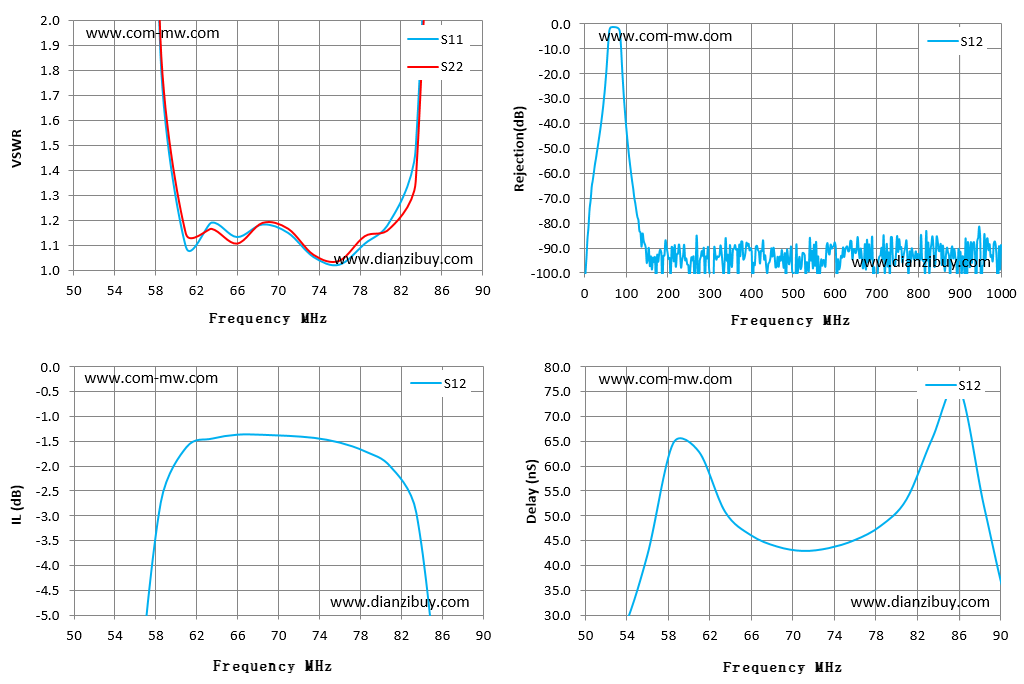

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 50 | 60.77 | 40.74 | -24.86 | -24.86 | 14.15 |
| 53 | 35.74 | 28.25 | -19.74 | -19.74 | 18.20 |
| 56 | 6.41 | 6.37 | -7.38 | -7.38 | 41.96 |
| 59 | 1.87 | 1.93 | -2.73 | -2.73 | 64.53 |
| 61 | 1.09 | 1.15 | -1.62 | -1.62 | 62.79 |
| 64 | 1.19 | 1.17 | -1.45 | -1.45 | 50.77 |
| 67 | 1.13 | 1.11 | -1.37 | -1.37 | 46.03 |
| 70 | 1.19 | 1.19 | -1.37 | -1.37 | 43.77 |
| 73 | 1.15 | 1.17 | -1.39 | -1.39 | 42.87 |
| 76 | 1.02 | 1.04 | -1.53 | -1.53 | 45.05 |
| 79 | 1.11 | 1.14 | -1.70 | -1.70 | 47.90 |
| 81 | 1.20 | 1.17 | -2.02 | -2.02 | 53.24 |
| 84 | 1.49 | 1.36 | -2.94 | -2.94 | 65.57 |
| 87 | 4.60 | 4.48 | -7.62 | -7.62 | 75.98 |
| 90 | 12.41 | 12.62 | -15.52 | -15.52 | 51.67 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
提供技术要求，工程师 1 个工作日内响应。
