通带频率 60~80MHz, DC-40MHz≥60dBc, 90MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 60 | ~ | 80 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-40 | MHz≥ | 60 | dBc | ||
| 带外抑制 | 90 | MHz≥ | 40 | dB | ||
| 带外抑制 | 100-1000 | MHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

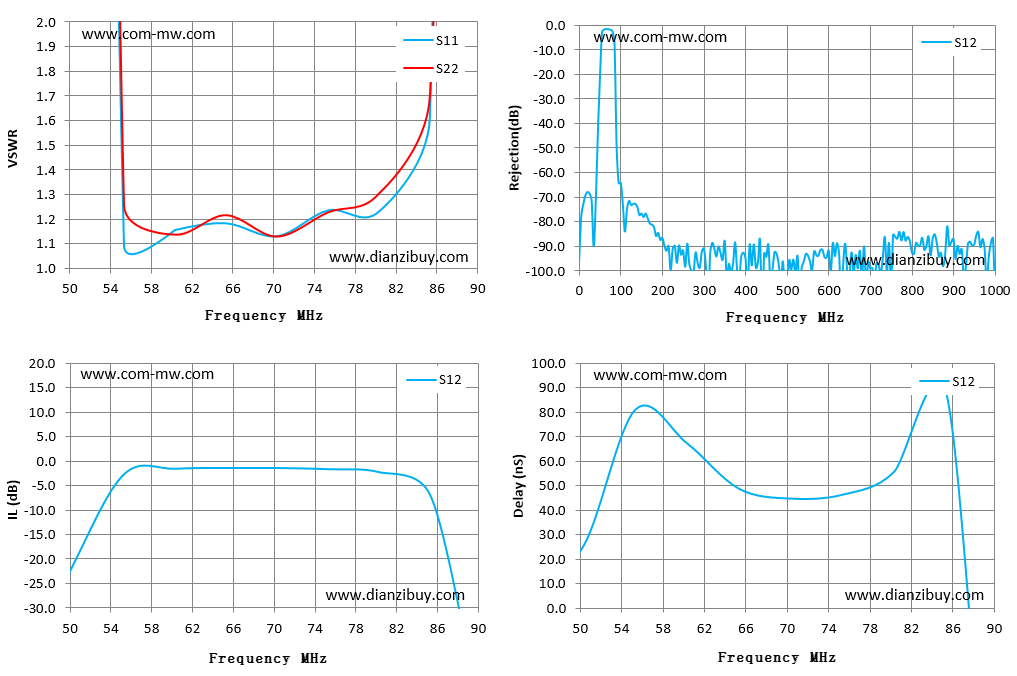

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 50.00 | 60.43 | 63.81 | -43.82 | -43.82 | 7.86 |
| 53.00 | 17.79 | 19.57 | -21.15 | -21.15 | 25.36 |
| 56.00 | 1.09 | 1.26 | -2.62 | -2.62 | 80.87 |
| 59.00 | 1.09 | 1.26 | -2.62 | -2.62 | 80.87 |
| 61.00 | 1.16 | 1.14 | -1.55 | -1.55 | 67.21 |
| 64.00 | 1.16 | 1.14 | -1.55 | -1.55 | 67.21 |
| 67.00 | 1.18 | 1.22 | -1.39 | -1.39 | 48.74 |
| 70.00 | 1.18 | 1.22 | -1.39 | -1.39 | 48.74 |
| 73.00 | 1.13 | 1.13 | -1.39 | -1.39 | 44.67 |
| 76.00 | 1.24 | 1.23 | -1.64 | -1.64 | 46.23 |
| 79.00 | 1.24 | 1.23 | -1.64 | -1.64 | 46.23 |
| 81.00 | 1.23 | 1.30 | -2.25 | -2.25 | 55.56 |
| 84.00 | 1.23 | 1.30 | -2.25 | -2.25 | 55.56 |
| 87.00 | 1.62 | 1.70 | -7.01 | -7.01 | 88.43 |
| 90.00 | 1.62 | 1.70 | -7.01 | -7.01 | 88.43 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
提供技术要求，工程师 1 个工作日内响应。
