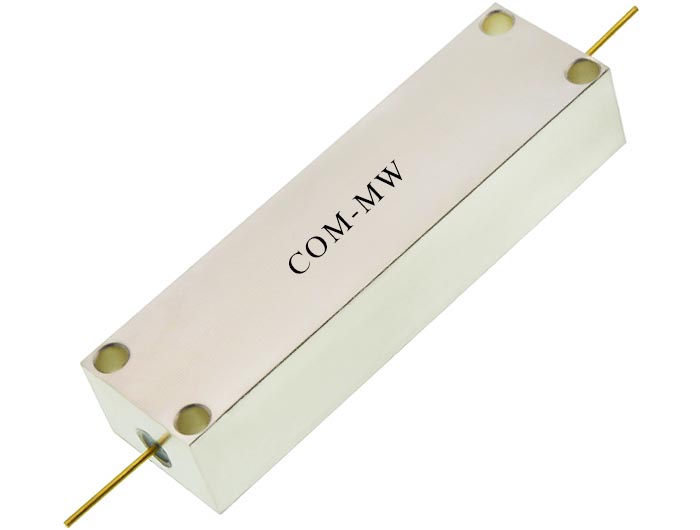

通带频率 58~82MHz, DC-42MHz≥45dBc, 110-400MHz≥45dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 58 | ~ | 82 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 0.4 | dB | ||
| 带外抑制 | DC-42 | MHz≥ | 45 | dBc | ||
| 带外抑制 | 110-400 | MHz≥ | 45 | dBc | ||
| 通带驻波 | / | / | 1.5 |

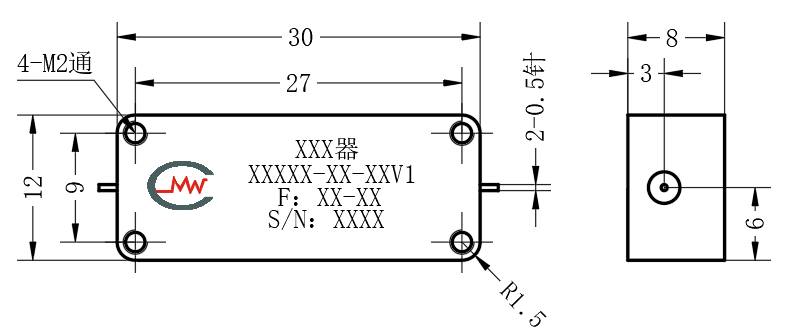

| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

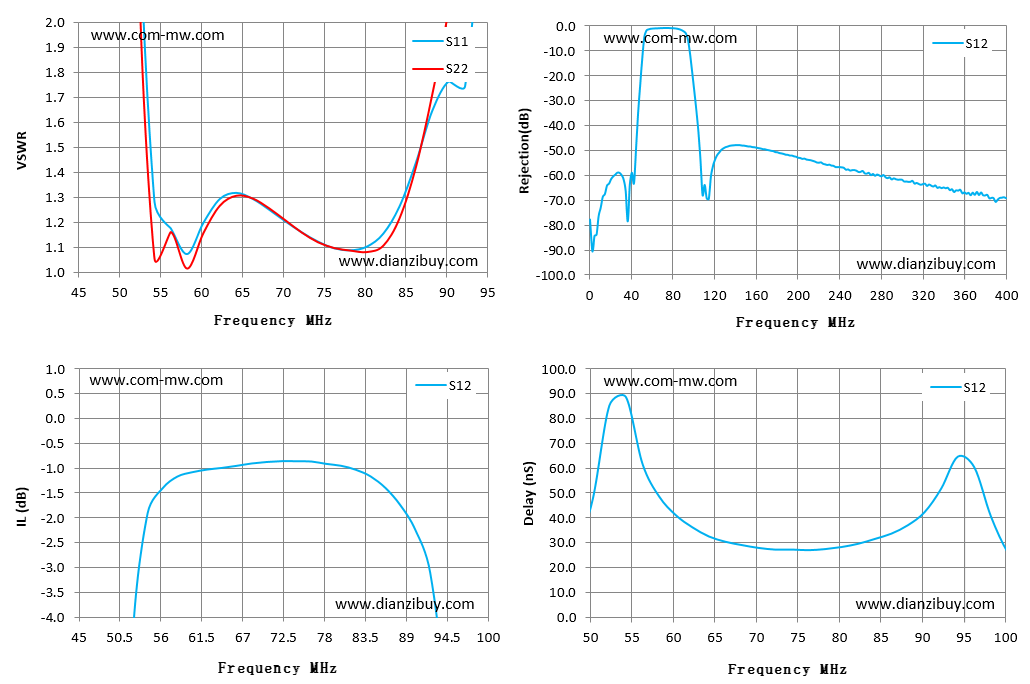

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 45 | 53.30 | 35.43 | -49.39 | -49.39 | -168.15 |
| 49 | 22.96 | 18.13 | -23.56 | -23.56 | 26.87 |
| 52 | 10.43 | 8.77 | -12.88 | -12.88 | 47.52 |
| 56 | 1.28 | 1.05 | -1.92 | -1.92 | 88.62 |
| 59 | 1.07 | 1.01 | -1.18 | -1.18 | 48.58 |
| 63 | 1.29 | 1.27 | -1.04 | -1.04 | 36.18 |
| 66 | 1.32 | 1.31 | -1.01 | -1.01 | 32.48 |
| 70 | 1.25 | 1.26 | -0.92 | -0.92 | 29.00 |
| 74 | 1.16 | 1.16 | -0.87 | -0.87 | 27.19 |
| 77 | 1.10 | 1.10 | -0.88 | -0.88 | 26.96 |
| 81 | 1.10 | 1.08 | -0.96 | -0.96 | 28.24 |
| 84 | 1.15 | 1.11 | -1.04 | -1.04 | 29.56 |
| 88 | 1.44 | 1.42 | -1.41 | -1.41 | 33.63 |
| 91 | 1.76 | 2.06 | -2.26 | -2.26 | 42.27 |
| 95 | 2.60 | 4.61 | -5.76 | -5.76 | 64.61 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
提供技术要求，工程师 1 个工作日内响应。
