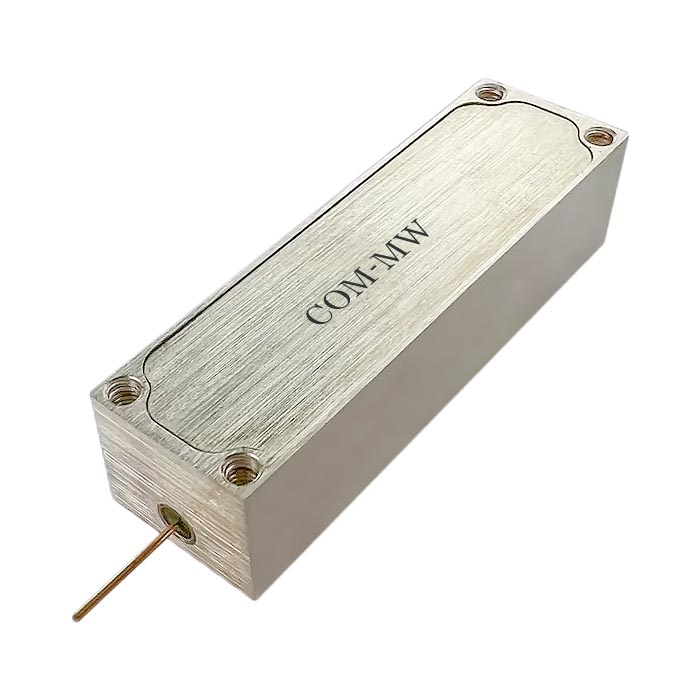

通带频率 50~90MHz, DC-35MHz≥45dBc, 105-1000MHz≥45dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 50 | ~ | 90 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-35 | MHz≥ | 45 | dBc | ||
| 带外抑制 | 105-1000 | MHz≥ | 45 | dBc | ||
| 通带驻波 | / | / | 1.6 | |||
| 回波损耗 | / | / | dB |

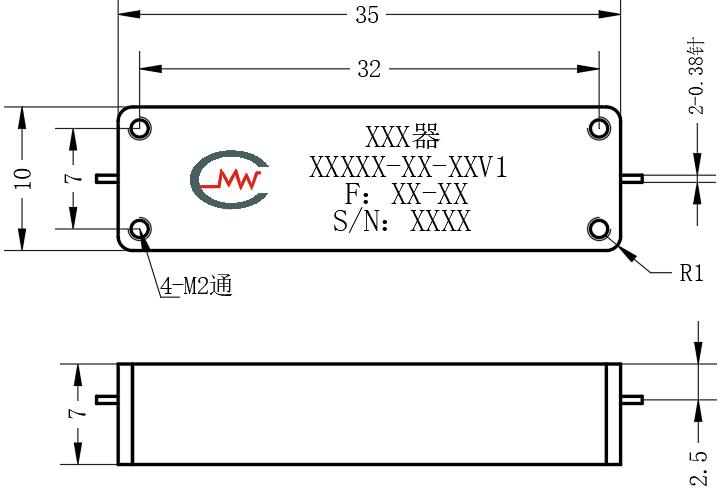

| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

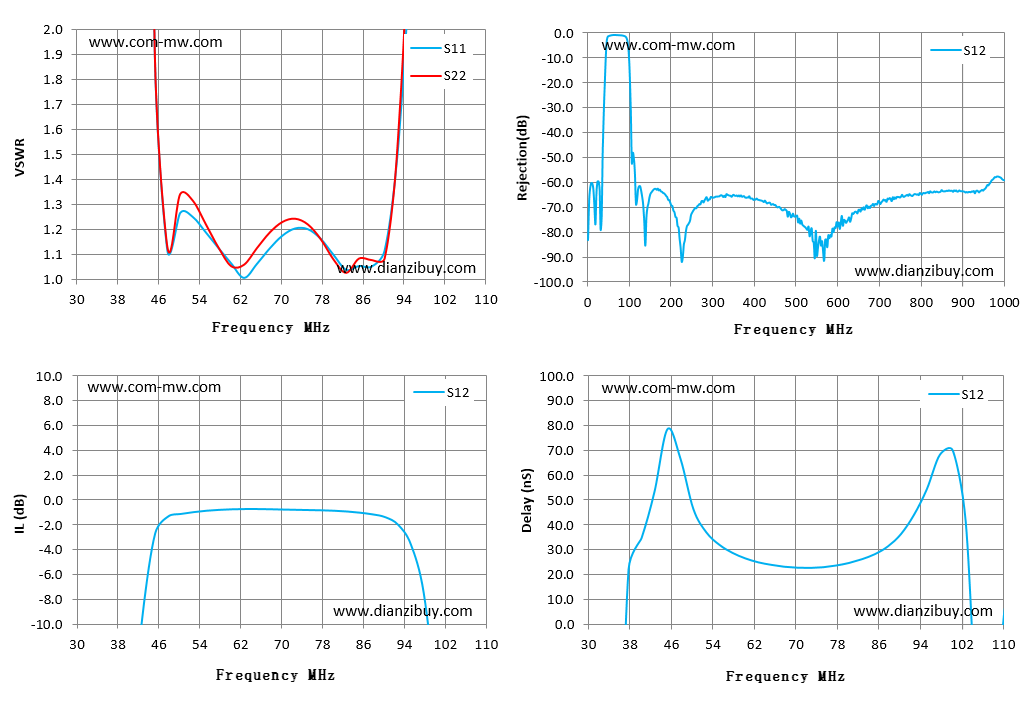

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 30 | 71.73 | 34 | -62.42 | -62.42 | 13.79 |
| 36 | 32.56 | 25.54 | -48.12 | -48.12 | -113.79 |
| 41 | 16.39 | 16.82 | -20.16 | -20.16 | 34.76 |
| 47 | 1.95 | 1.95 | -2.7 | -2.7 | 78.66 |
| 53 | 1.25 | 1.31 | -0.99 | -0.99 | 37.08 |
| 59 | 1.13 | 1.13 | -0.81 | -0.81 | 28.87 |
| 64 | 1.01 | 1.06 | -0.74 | -0.74 | 25.04 |
| 70 | 1.12 | 1.19 | -0.76 | -0.76 | 23.26 |
| 76 | 1.2 | 1.22 | -0.82 | -0.82 | 23.06 |
| 81 | 1.1 | 1.08 | -0.88 | -0.88 | 24.78 |
| 87 | 1.05 | 1.08 | -1.04 | -1.04 | 28.34 |
| 93 | 1.49 | 1.52 | -2.01 | -2.01 | 44.12 |
| 99 | 2.96 | 5.8 | -7.51 | -7.51 | 68.35 |
| 104 | 8.01 | 25.78 | -30.91 | -30.91 | 41.05 |
| 110 | 16.04 | 44.71 | -47.93 | -47.93 | -70.25 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
