通带频率40~100MHz, DC-30MHz≥40dB, 125-1000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 40 | ~ | 100 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-30 | MHz≥ | 40 | dB | ||
| 带外抑制 | 125-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

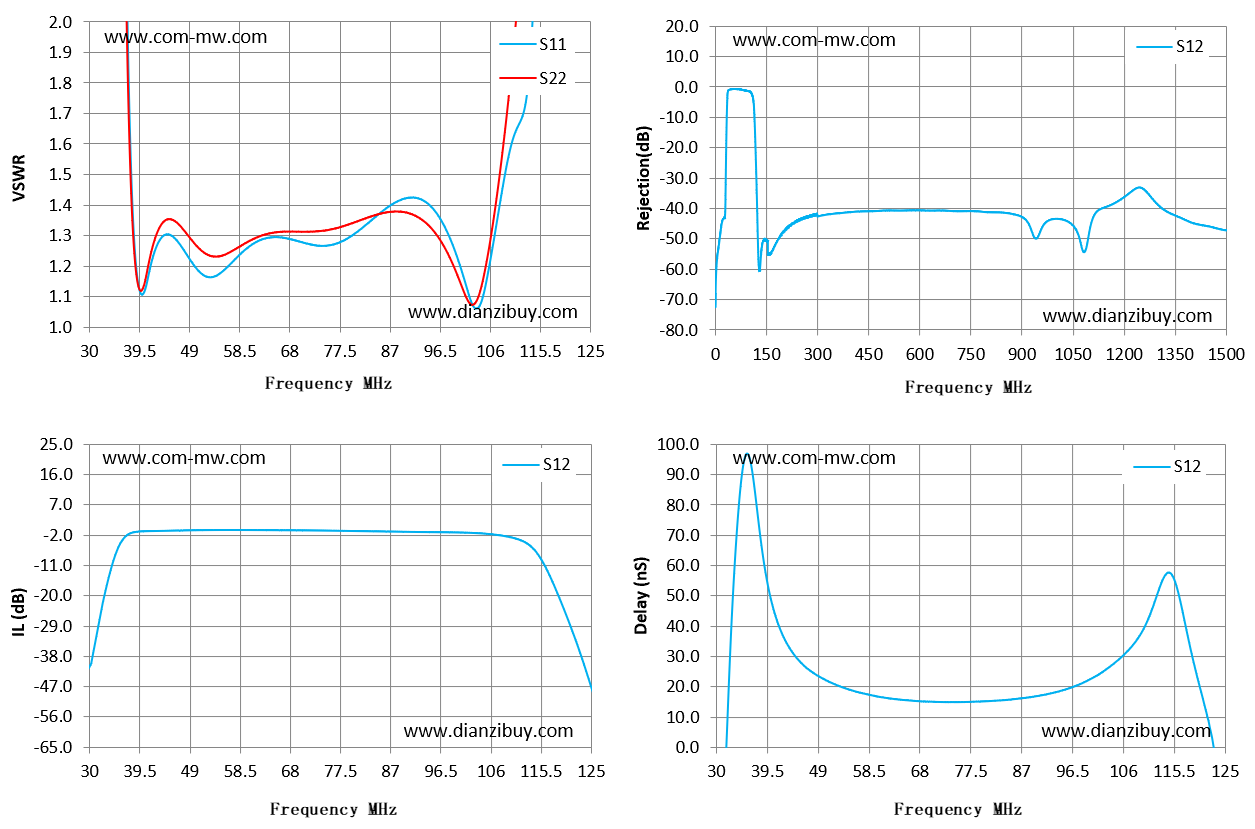

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 30 | 37.65 | 21.35 | -41.3 | -31.92 |
| 37 | 2.31 | 2.12 | -2.31 | 87.32 |
| 44 | 1.3 | 1.34 | -0.8 | 31.75 |
| 50 | 1.2 | 1.27 | -0.61 | 22.54 |
| 57 | 1.21 | 1.25 | -0.53 | 17.97 |
| 64 | 1.29 | 1.31 | -0.58 | 15.77 |
| 71 | 1.27 | 1.31 | -0.67 | 14.99 |
| 78 | 1.28 | 1.33 | -0.79 | 15.06 |
| 84 | 1.36 | 1.37 | -0.94 | 15.62 |
| 91 | 1.42 | 1.37 | -1.1 | 17.26 |
| 98 | 1.31 | 1.24 | -1.23 | 20.9 |
| 105 | 1.13 | 1.19 | -1.64 | 28.82 |
| 111 | 1.65 | 2.03 | -3.19 | 43.97 |
| 118 | 5.55 | 8.6 | -16.74 | 36.97 |
| 125 | 15.14 | 18.17 | -46.88 | -34.63 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
