通带频率500~900MHz, DC-370MHz≥40dBc, 1000-3000MHz≥40dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 500 | ~ | 900 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-370 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 1000-3000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

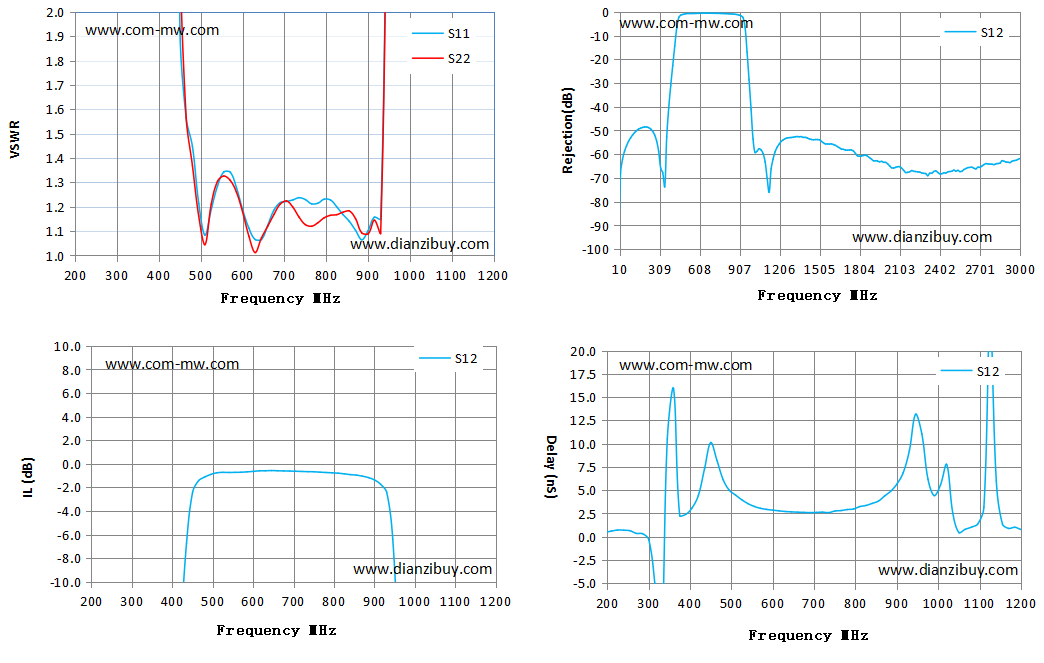

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 210 | 658.56 | 157.94 | -48.51 | -48.51 | 0.61 |
| 270 | 250.81 | 91.76 | -51.92 | -51.92 | 0.36 |
| 330 | 112.51 | 57.09 | -67.76 | -67.76 | -12.18 |
| 390 | 37.64 | 31.47 | -31.05 | -31.05 | 2.42 |
| 495 | 1.21 | 1.162 | -0.9 | -0.9 | 4.99 |
| 600 | 1.19 | 1.18 | -0.64 | -0.64 | 2.86 |
| 660 | 1.12 | 1.12 | -0.59 | -0.59 | 2.64 |
| 720 | 1.23 | 1.2 | -0.65 | -0.65 | 2.64 |
| 780 | 1.21 | 1.13 | -0.74 | -0.74 | 2.92 |
| 840 | 1.17 | 1.18 | -0.92 | -0.92 | 3.58 |
| 900 | 1.1 | 1.09 | -1.37 | -1.37 | 5.67 |
| 990 | 15.79 | 18.12 | -40.98 | -40.98 | 4.42 |
| 1050 | 36.46 | 45.2 | -57.66 | -57.66 | 0.44 |
| 1110 | 72.32 | 85.54 | -70.03 | -70.03 | 3.16 |
| 1200 | 146.46 | 181.76 | -55.75 | -55.75 | 0.79 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
