通带频率676~754MHz, DC-600MHz≥40dB, 830-2000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 676 | ~ | 754 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-600 | MHz≥ | 40 | dB | ||
| 带外抑制 | 830-2000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

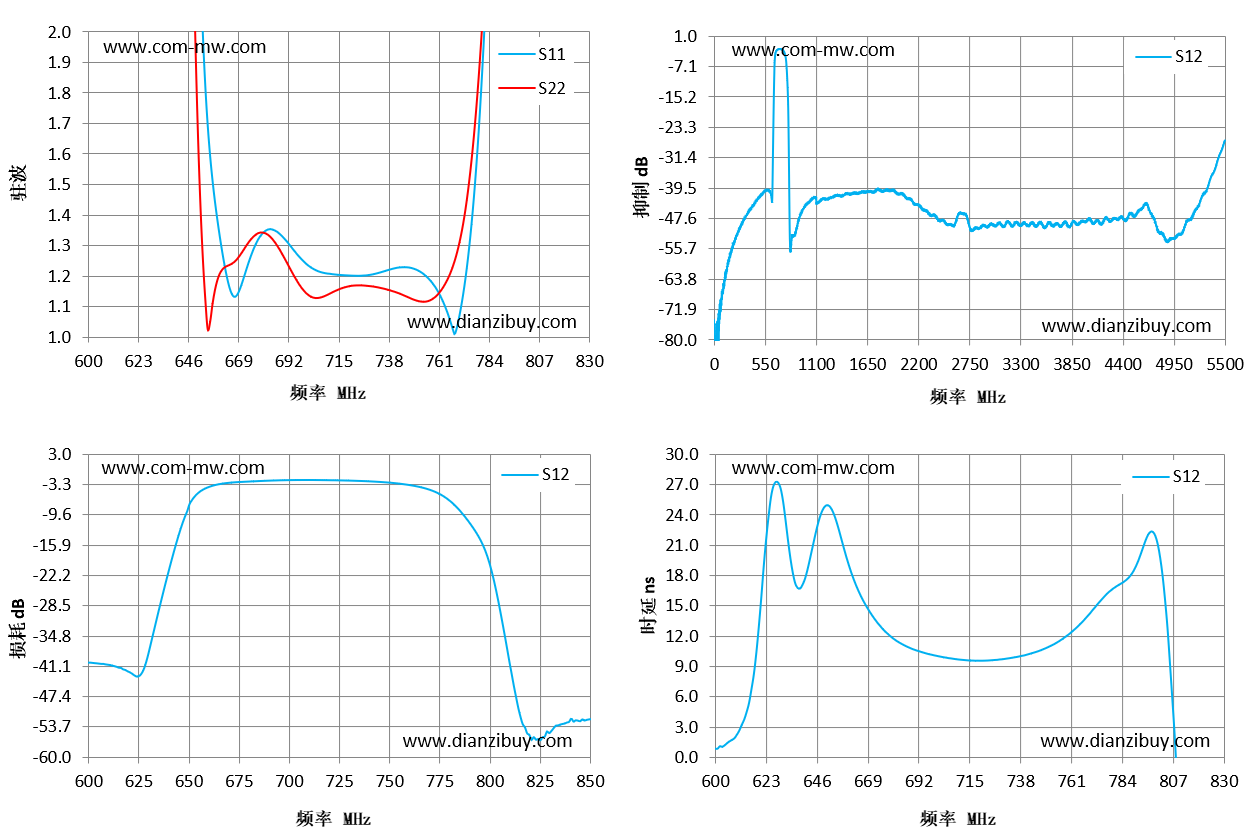

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 600 | 25.45 | 25.36 | -40.39 | 0.9 |
| 616 | 20 | 19.14 | -41.44 | 5.42 |
| 633 | 12.16 | 10.64 | -33.56 | 21.54 |
| 649 | 3.24 | 2.26 | -9.98 | 24.4 |
| 666 | 1.14 | 1.24 | -3.24 | 15.98 |
| 682 | 1.35 | 1.34 | -2.71 | 11.67 |
| 699 | 1.25 | 1.15 | -2.45 | 10.14 |
| 715 | 1.2 | 1.15 | -2.43 | 9.63 |
| 731 | 1.21 | 1.17 | -2.55 | 9.77 |
| 748 | 1.23 | 1.13 | -2.87 | 10.65 |
| 764 | 1.1 | 1.17 | -3.74 | 12.97 |
| 781 | 1.8 | 1.97 | -6.76 | 16.8 |
| 797 | 5.56 | 2.71 | -15.98 | 22.35 |
| 814 | 13.25 | 9.02 | -47.59 | -18.25 |
| 830 | 20.47 | 18.19 | -55.04 | -8.94 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
