通带频率676~754MHz, DC-600MHz≥40dB, 830-2000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 676 | ~ | 754 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-600 | MHz≥ | 40 | dB | ||
| 带外抑制 | 830-2000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

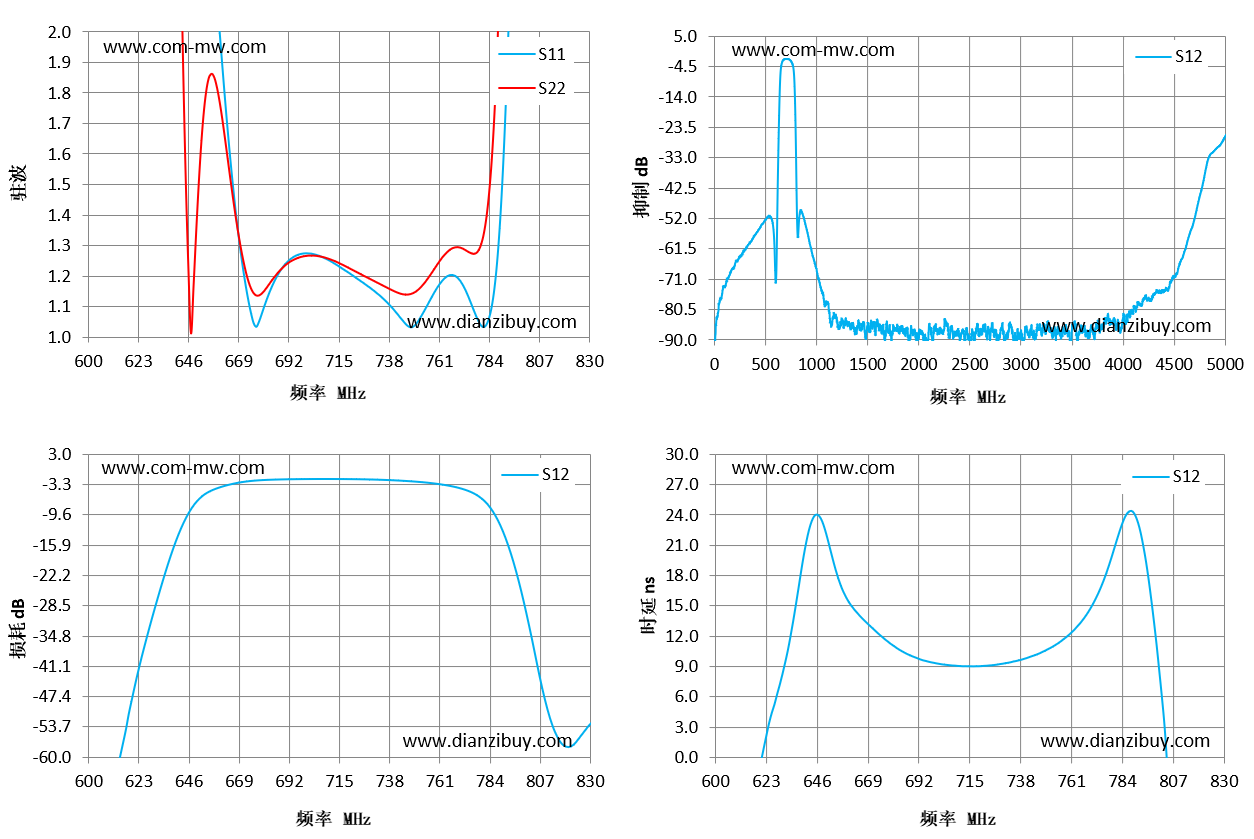

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 600 | 29.55 | 21.73 | -69.37 | -30.47 |
| 616 | 22.27 | 15.68 | -56.58 | -14.76 |
| 633 | 13.43 | 7.86 | -25.13 | 10.59 |
| 649 | 3.1 | 1.17 | -7.42 | 23.38 |
| 666 | 1.59 | 1.52 | -3.19 | 14.09 |
| 682 | 1.12 | 1.16 | -2.27 | 10.87 |
| 699 | 1.27 | 1.26 | -2.11 | 9.4 |
| 715 | 1.23 | 1.25 | -2.1 | 9.06 |
| 731 | 1.16 | 1.19 | -2.2 | 9.31 |
| 748 | 1.03 | 1.14 | -2.57 | 10.48 |
| 764 | 1.19 | 1.27 | -3.36 | 12.97 |
| 781 | 1.04 | 1.31 | -6.22 | 20.71 |
| 797 | 2.79 | 5.02 | -21.28 | 17.58 |
| 814 | 10.05 | 16.18 | -54.88 | -38.44 |
| 830 | 17.43 | 23.74 | -53.29 | -3.49 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
