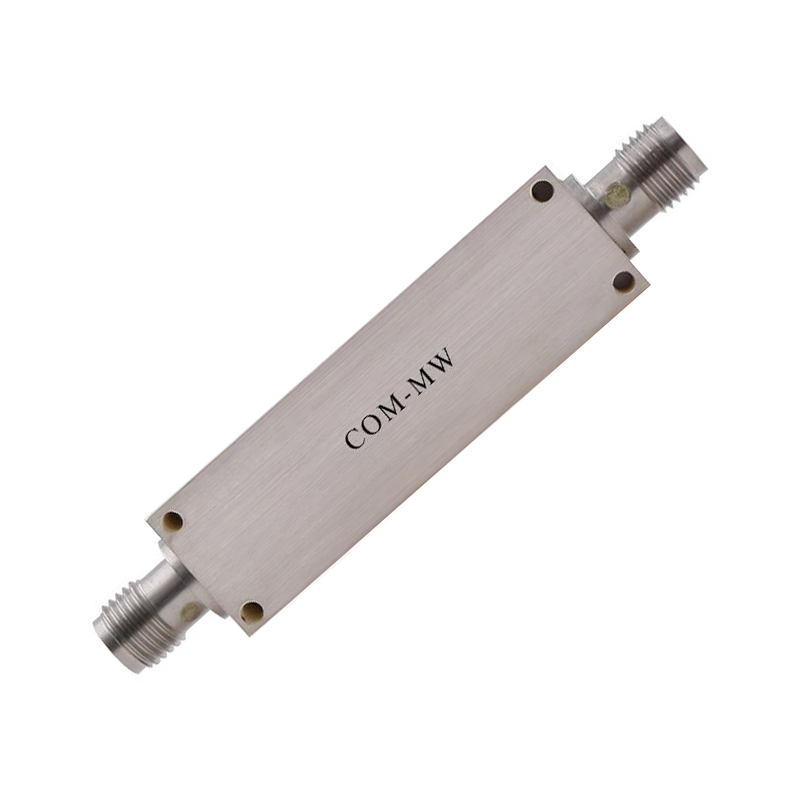

通带频率470~970MHz, DC-370MHz≥40dB, 1170-3000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 470 | ~ | 970 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-370 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1170-3000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

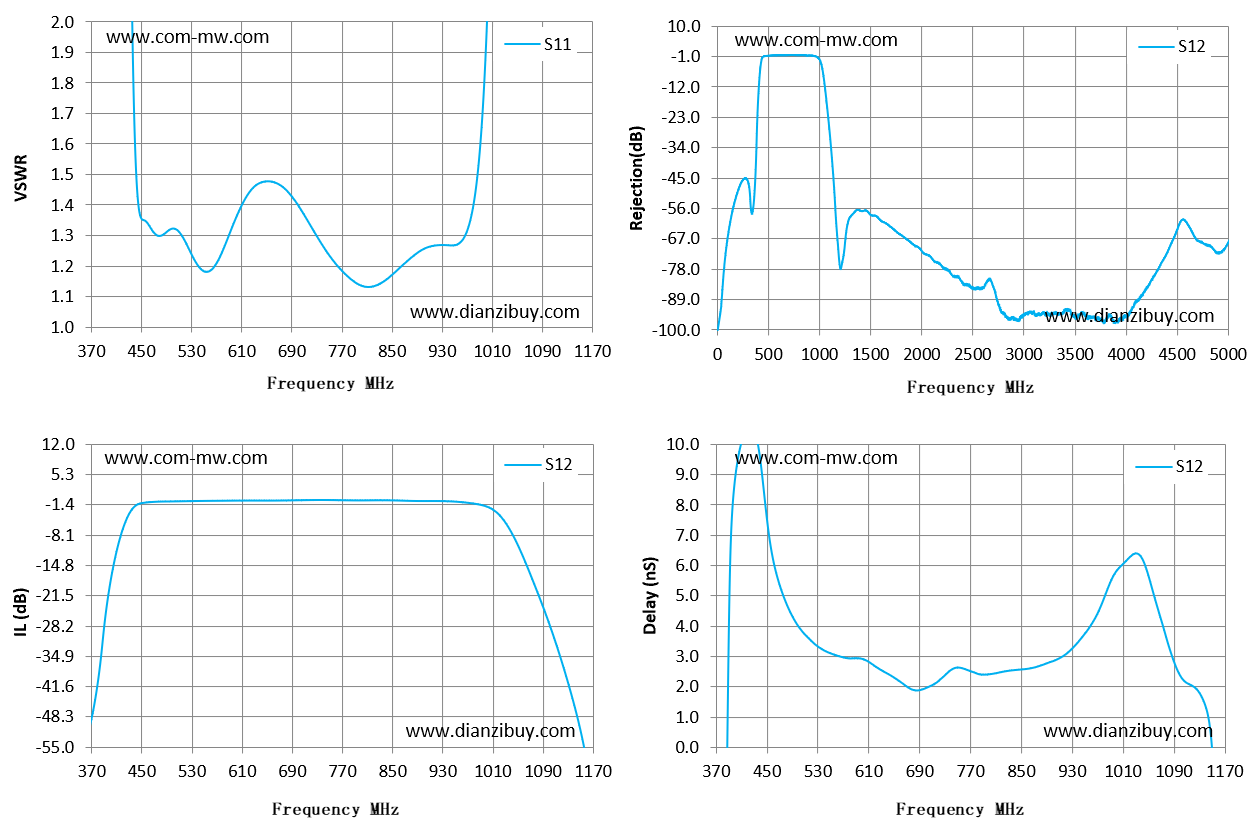

| Frequency MHz | S11 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|
| 370 | 109.72 | -48.83 | -48.83 | -11.58 |
| 427 | 3.93 | -4.3 | -4.3 | 10.59 |
| 484 | 1.3 | -0.69 | -0.69 | 4.61 |
| 541 | 1.2 | -0.57 | -0.57 | 3.19 |
| 599 | 1.35 | -0.49 | -0.49 | 2.93 |
| 656 | 1.48 | -0.48 | -0.48 | 2.23 |
| 713 | 1.36 | -0.38 | -0.38 | 2.08 |
| 770 | 1.19 | -0.4 | -0.4 | 2.52 |
| 827 | 1.14 | -0.41 | -0.41 | 2.52 |
| 884 | 1.23 | -0.56 | -0.56 | 2.72 |
| 941 | 1.27 | -0.64 | -0.64 | 3.51 |
| 999 | 1.87 | -1.73 | -1.73 | 5.79 |
| 1056 | 14.42 | -12.14 | -12.14 | 5.24 |
| 1113 | 44.55 | -32.99 | -32.99 | 2.1 |
| 1170 | 91.54 | -63.33 | -63.33 | -6.49 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
