通带频率550~950MHz, DC-420MHz≥40dB, 1100-4000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 550 | ~ | 950 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-420 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1100-4000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |

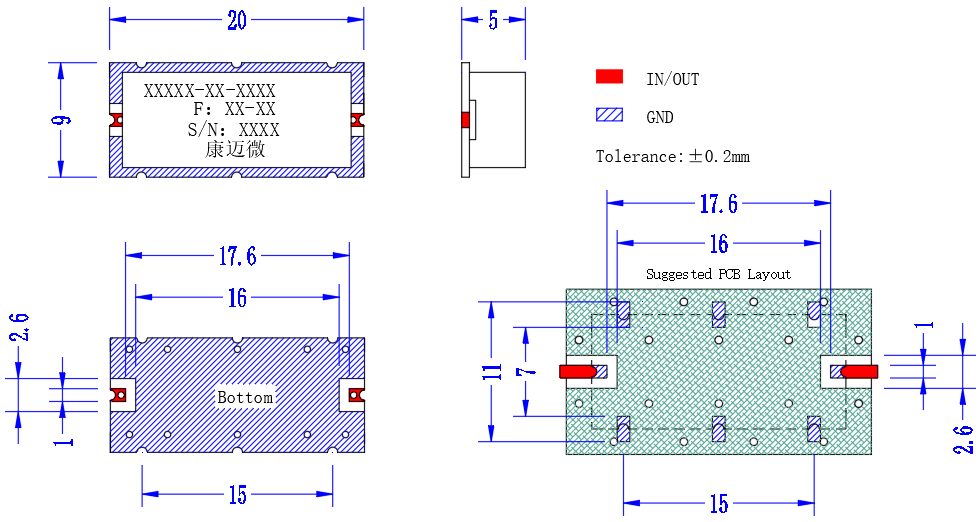

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

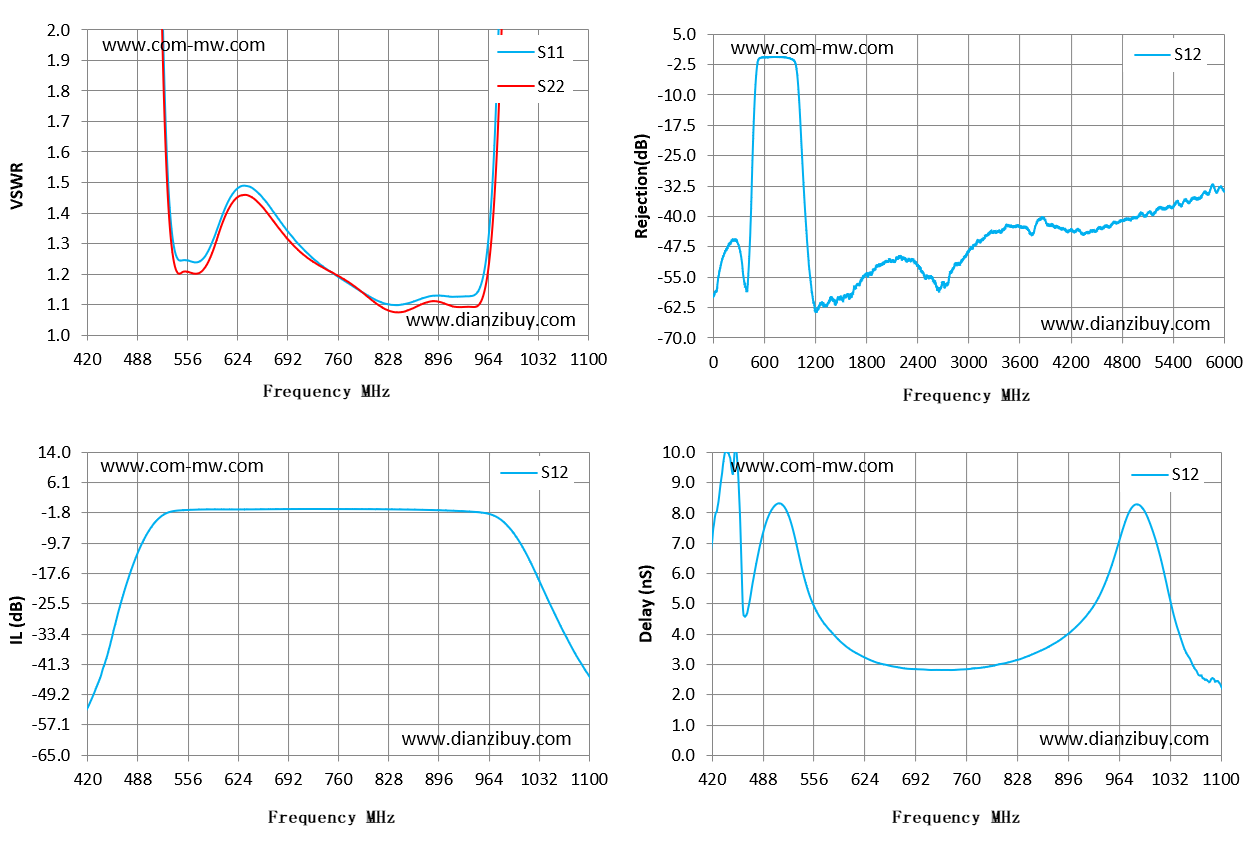

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 420 | 150.14 | 85.99 | -52.86 | 6.86 |
| 469 | 42.75 | 27.94 | -23.1 | 4.85 |
| 517 | 2.98 | 2.71 | -3.15 | 8.22 |
| 566 | 1.24 | 1.2 | -0.85 | 4.51 |
| 614 | 1.45 | 1.42 | -0.78 | 3.37 |
| 663 | 1.44 | 1.41 | -0.73 | 2.94 |
| 711 | 1.29 | 1.27 | -0.67 | 2.83 |
| 760 | 1.19 | 1.19 | -0.68 | 2.85 |
| 809 | 1.12 | 1.11 | -0.71 | 3.03 |
| 857 | 1.11 | 1.08 | -0.83 | 3.44 |
| 906 | 1.13 | 1.1 | -1.05 | 4.21 |
| 954 | 1.16 | 1.1 | -1.57 | 6.19 |
| 1003 | 5.82 | 4.36 | -8.28 | 7.86 |
| 1051 | 20.19 | 14.93 | -26.86 | 3.6 |
| 1100 | 33.09 | 25.77 | -44.18 | 2.35 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
