通带频率550~950MHz, DC-420MHz≥40dBc, 1100-4000MHz≥40dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 550 | ~ | 950 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-420 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 1100-4000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

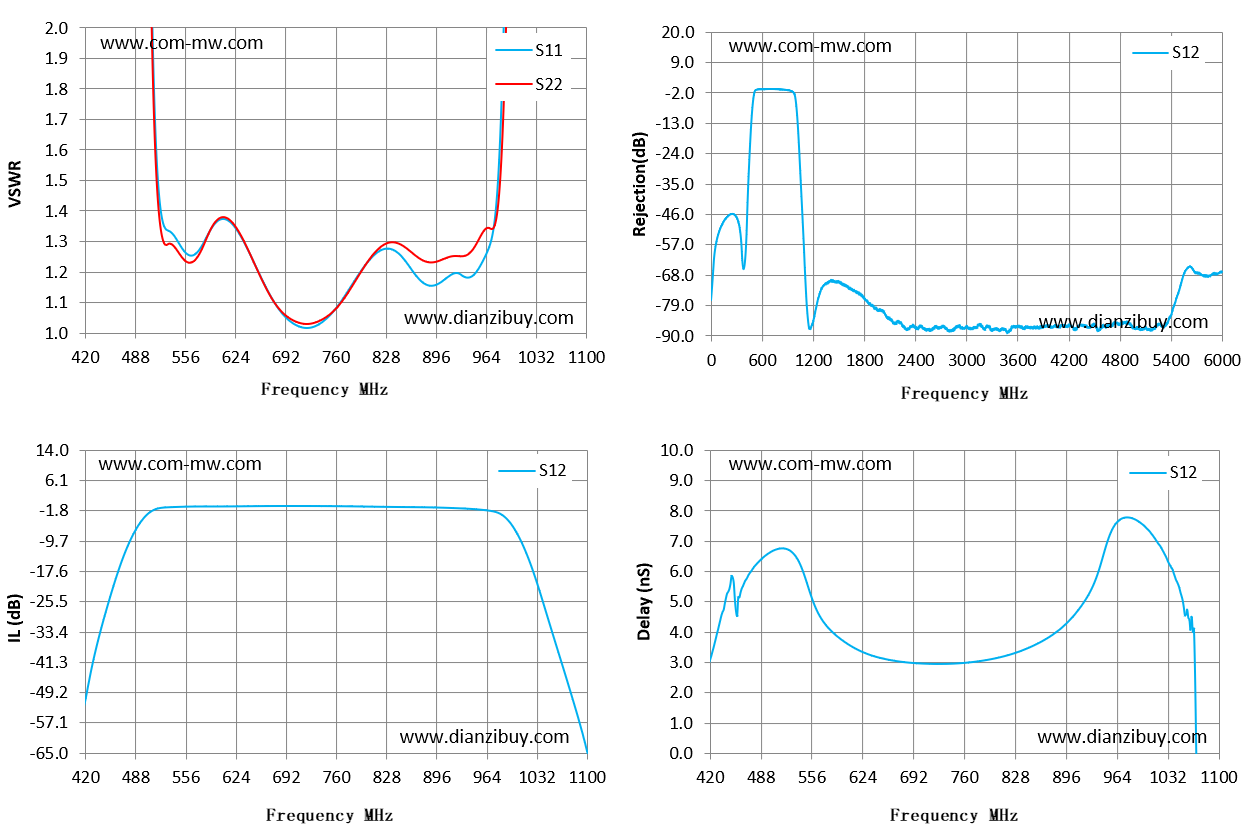

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 420 | 216.83 | 329.31 | -51.92 | 2.98 |
| 469 | 35.72 | 33.64 | -15.22 | 5.73 |
| 517 | 1.59 | 1.51 | -1.21 | 6.76 |
| 566 | 1.26 | 1.23 | -0.61 | 4.57 |
| 614 | 1.37 | 1.37 | -0.58 | 3.46 |
| 663 | 1.17 | 1.16 | -0.49 | 3.07 |
| 711 | 1.02 | 1.03 | -0.47 | 2.95 |
| 760 | 1.08 | 1.08 | -0.52 | 2.98 |
| 809 | 1.25 | 1.25 | -0.65 | 3.17 |
| 857 | 1.23 | 1.27 | -0.76 | 3.61 |
| 906 | 1.17 | 1.24 | -0.92 | 4.5 |
| 954 | 1.21 | 1.3 | -1.39 | 7.1 |
| 1003 | 4.41 | 3.63 | -6.75 | 7.45 |
| 1051 | 23.92 | 22.89 | -31.98 | 5.18 |
| 1100 | 51.24 | 53.42 | -64.38 | -28.97 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
