通带频率70~90MHz, DC-60MHz≥40dB, 100-1000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 70 | ~ | 90 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-60 | MHz≥ | 40 | dB | ||
| 带外抑制 | 100-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

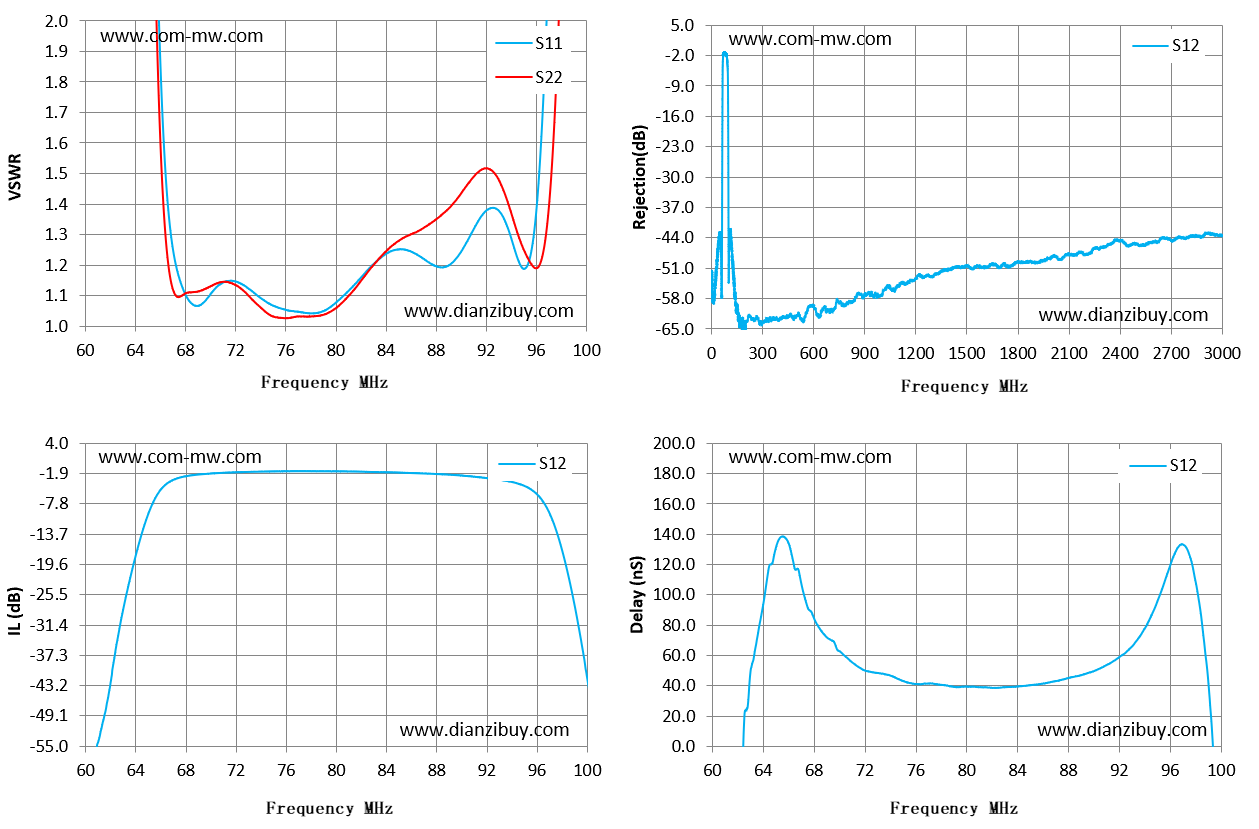

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 60 | 35.8 | 33.69 | -57.67 | -165.48 |
| 63 | 13.52 | 12.68 | -28.4 | 49.18 |
| 66 | 1.86 | 1.6 | -5.02 | 134.05 |
| 69 | 1.07 | 1.11 | -2.09 | 71.98 |
| 71 | 1.14 | 1.14 | -1.74 | 55.42 |
| 74 | 1.09 | 1.06 | -1.52 | 46.69 |
| 77 | 1.05 | 1.03 | -1.44 | 41.42 |
| 80 | 1.08 | 1.06 | -1.47 | 39.48 |
| 83 | 1.2 | 1.2 | -1.59 | 39.06 |
| 86 | 1.24 | 1.3 | -1.79 | 41.43 |
| 89 | 1.2 | 1.39 | -2.11 | 46.94 |
| 91 | 1.32 | 1.49 | -2.51 | 53.7 |
| 94 | 1.29 | 1.37 | -3.53 | 77.83 |
| 97 | 2.22 | 1.39 | -9.66 | 133.19 |
| 100 | 8.59 | 5.85 | -41.81 | -108.95 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
