通带频率70~90MHz, DC-60MHz≥40dB, 100-1000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 70 | ~ | 90 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-60 | MHz≥ | 40 | dB | ||
| 带外抑制 | 100-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

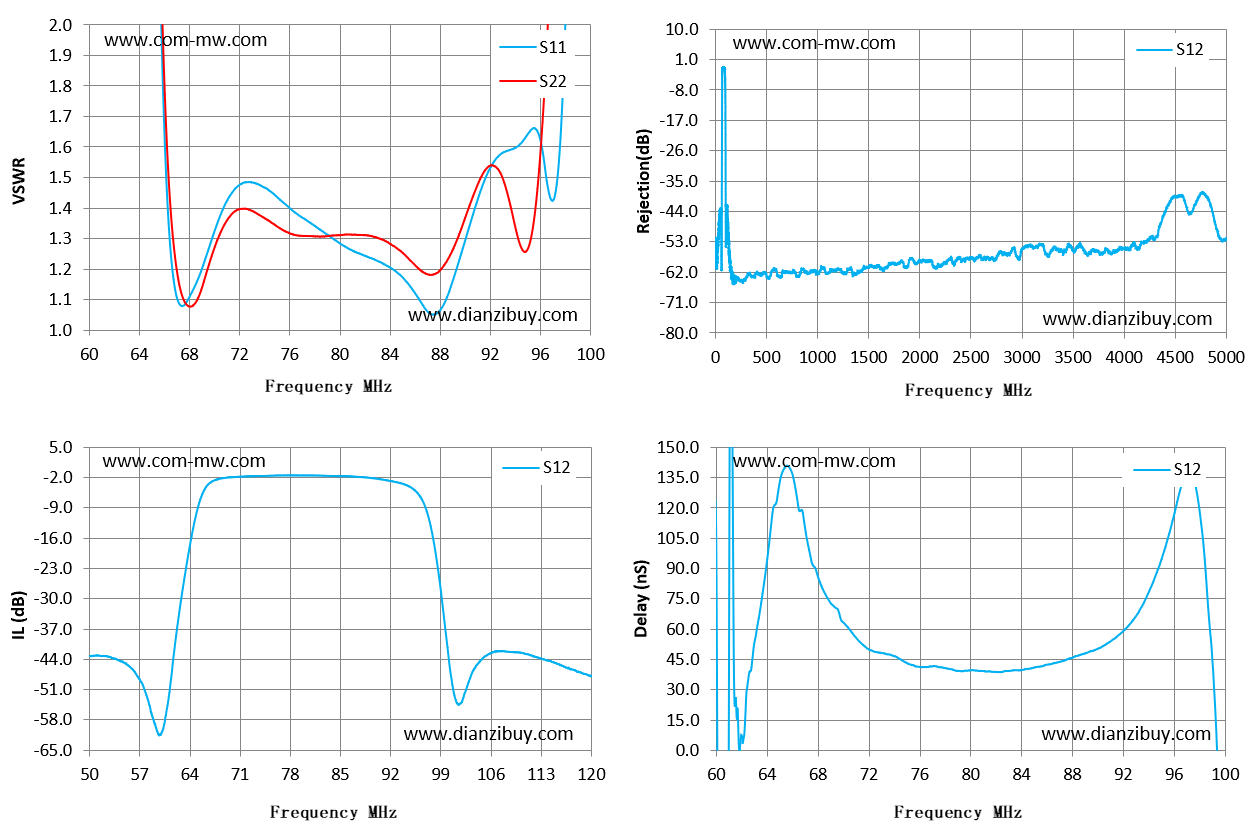

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 60 | 44.64 | 35.11 | -61.11 | 100.09 |
| 63 | 15.3 | 13.64 | -27.6 | 53.56 |
| 66 | 1.65 | 1.81 | -4.86 | 136.4 |
| 69 | 1.2 | 1.14 | -2.05 | 72.83 |
| 71 | 1.42 | 1.36 | -1.8 | 55.64 |
| 74 | 1.47 | 1.37 | -1.63 | 46.65 |
| 77 | 1.37 | 1.31 | -1.52 | 41.58 |
| 80 | 1.28 | 1.31 | -1.53 | 39.63 |
| 83 | 1.23 | 1.3 | -1.59 | 39.31 |
| 86 | 1.12 | 1.21 | -1.72 | 42.45 |
| 89 | 1.16 | 1.26 | -2.05 | 47.98 |
| 91 | 1.43 | 1.48 | -2.51 | 53.97 |
| 94 | 1.6 | 1.34 | -3.62 | 78.4 |
| 97 | 1.42 | 2.42 | -9.58 | 137.89 |
| 100 | 6.44 | 8.51 | -42.27 | -127.5 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
