通带频率750~950MHz, DC-700MHz≥35dB, 1000-3000MHz≥35dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 750 | ~ | 950 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-700 | MHz≥ | 35 | dB | ||
| 带外抑制 | 1000-3000 | MHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.6 |

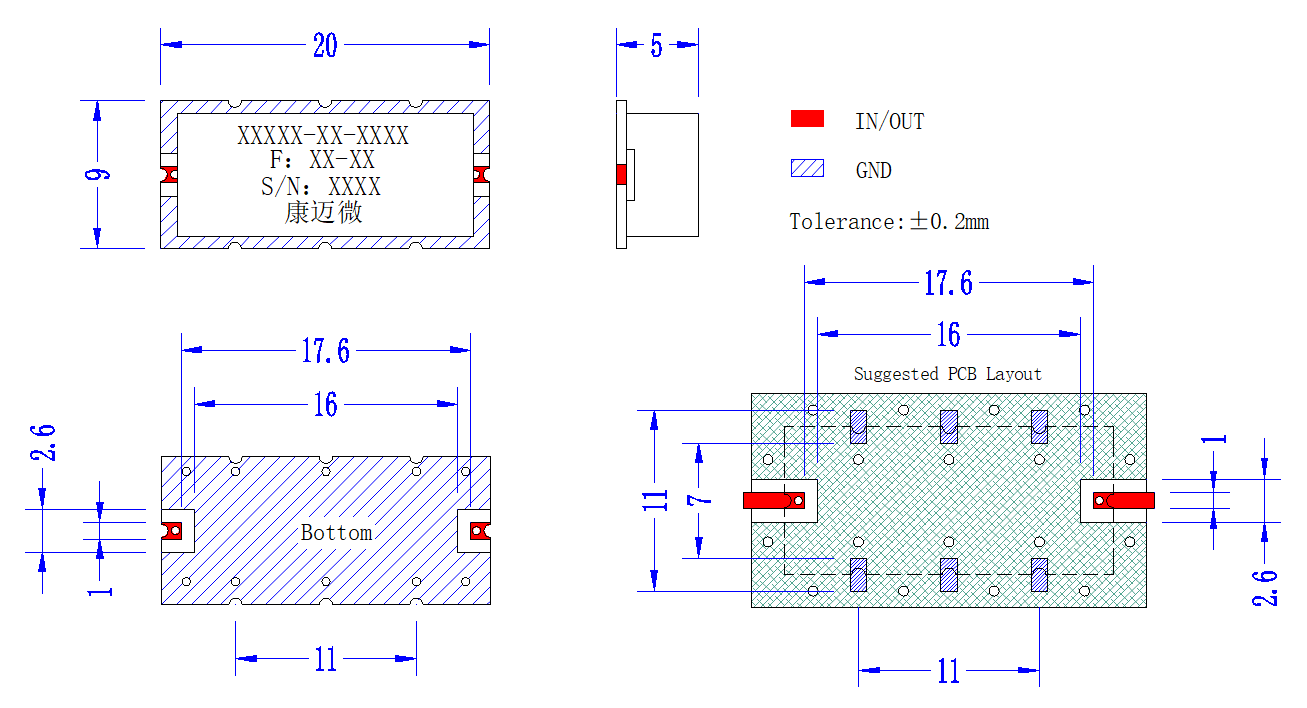

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

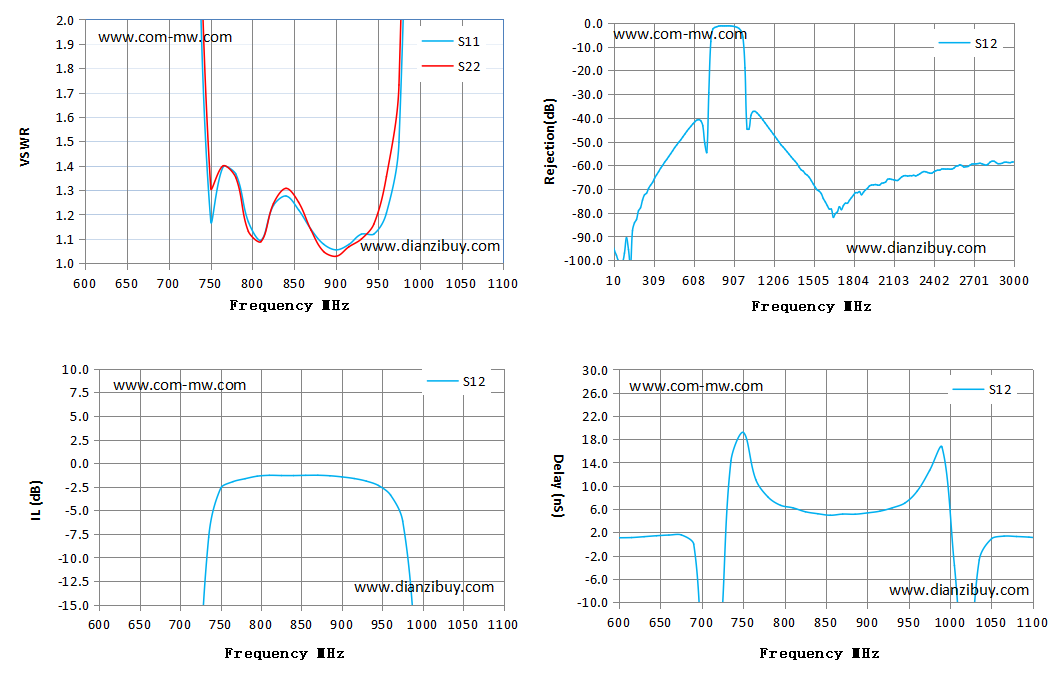

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 600 | 56.19 | 3505.95 | -42.63 | -42.63 | 1.07 |
| 630 | 48.82 | 292.99 | -41.02 | -41.02 | 1.25 |
| 660 | 41.36 | 145.44 | -41.27 | -41.27 | 1.53 |
| 720 | 12.83 | 14.29 | -29.42 | -29.42 | -19.64 |
| 750 | 1.17 | 1.31 | -2.63 | -2.63 | 19.16 |
| 780 | 1.37 | 1.35 | -1.65 | -1.65 | 8.03 |
| 810 | 1.09 | 1.08 | -1.29 | -1.29 | 6.2 |
| 840 | 1.27 | 1.31 | -1.32 | -1.32 | 5.19 |
| 870 | 1.14 | 1.13 | -1.28 | -1.28 | 5.13 |
| 900 | 1.05 | 1.03 | -1.46 | -1.46 | 5.34 |
| 945 | 1.12 | 1.16 | -2.37 | -2.37 | 7.02 |
| 990 | 3.87 | 4.73 | -18.96 | -18.96 | 16.64 |
| 1050 | 29.38 | 46.92 | -37.37 | -37.37 | 0.92 |
| 1080 | 38.92 | 72.73 | -37.96 | -37.96 | 1.28 |
| 1110 | 41.14 | 84.67 | -39.88 | -39.88 | 0.99 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
