通带频率 835~865MHz, DC-710MHz≥60dBc, 1350-3000MHz≥60dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 835 | ~ | 865 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-710 | MHz≥ | 60 | dBc | ||
| 带外抑制 | 1350-3000 | MHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 时延波动 | ≤1.0ns |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

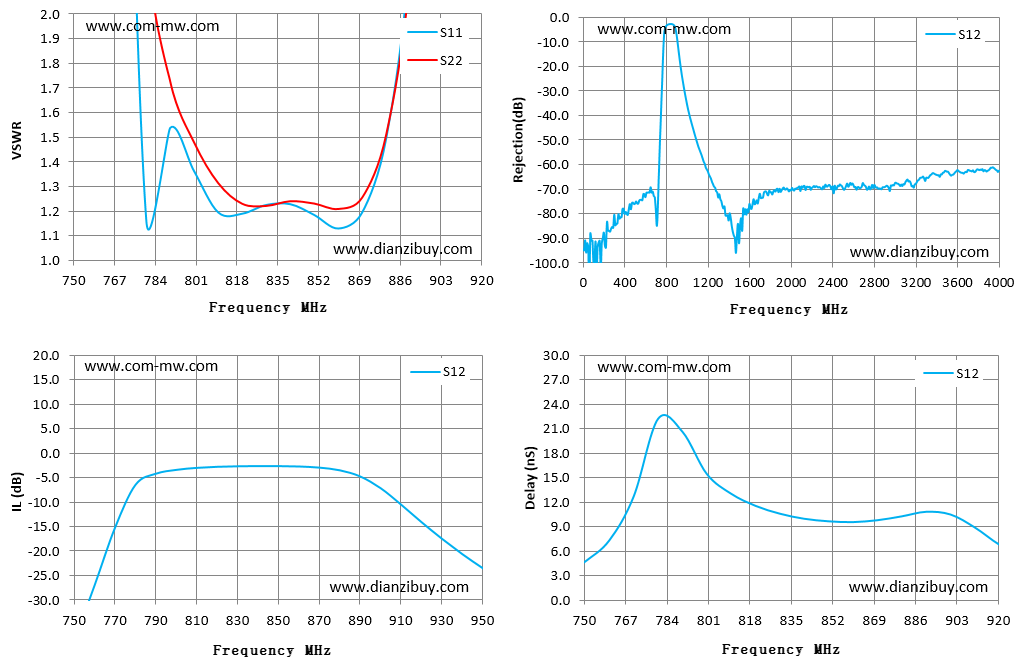

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 750 | 18.38 | 21.99 | -49.84 | -49.84 | 2.43 |
| 762 | 9.19 | 13.26 | -26.93 | -26.93 | 7.28 |
| 774 | 4.17 | 6.84 | -15.18 | -15.18 | 12.66 |
| 786 | 1.17 | 2.34 | -6.47 | -6.47 | 22.16 |
| 799 | 1.54 | 1.73 | -4.23 | -4.23 | 20.56 |
| 811 | 1.20 | 1.31 | -3.03 | -3.03 | 12.98 |
| 823 | 1.19 | 1.23 | -2.83 | -2.83 | 11.50 |
| 835 | 1.23 | 1.22 | -2.72 | -2.72 | 10.53 |
| 847 | 1.23 | 1.24 | -2.67 | -2.67 | 9.92 |
| 859 | 1.19 | 1.23 | -2.68 | -2.68 | 9.61 |
| 871 | 1.20 | 1.26 | -2.99 | -2.99 | 9.74 |
| 884 | 1.50 | 1.51 | -3.53 | -3.53 | 10.21 |
| 896 | 2.25 | 2.16 | -4.79 | -4.79 | 10.77 |
| 908 | 3.79 | 3.56 | -7.18 | -7.18 | 10.44 |
| 920 | 6.19 | 5.80 | -10.52 | -10.52 | 8.85 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
