通带频率835~865MHz, DC-600MHz≥60dBc, 1200-3000MHz≥60dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 835 | ~ | 865 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 1dB带宽 | ≥30 | MHz | ||||
| 3dB带宽 | ≥40 | MHz | ||||
| 带内波动 | 20 | MHz | 0.3 | dB | ||
| 带外抑制 | DC-600 | MHz≥ | 60 | dBc | ||
| 带外抑制 | 1200-3000 | MHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |

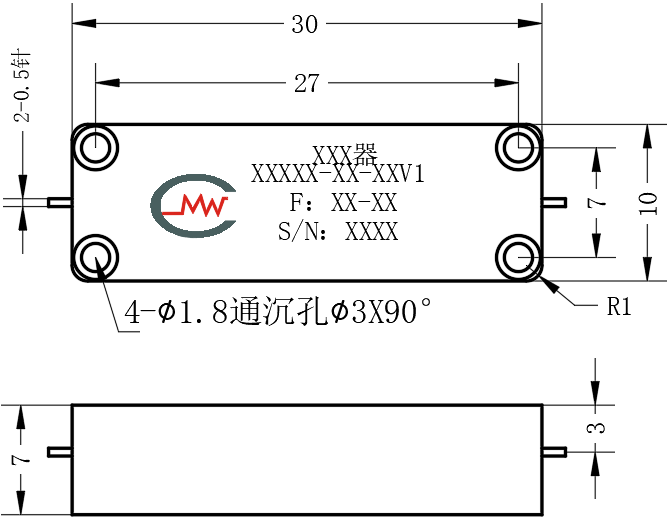

| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 时延波动 | ≤0.3ns(1dB带宽内任意1MHz） |
| 时延波动 | ≤1ns(1dB带宽） |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

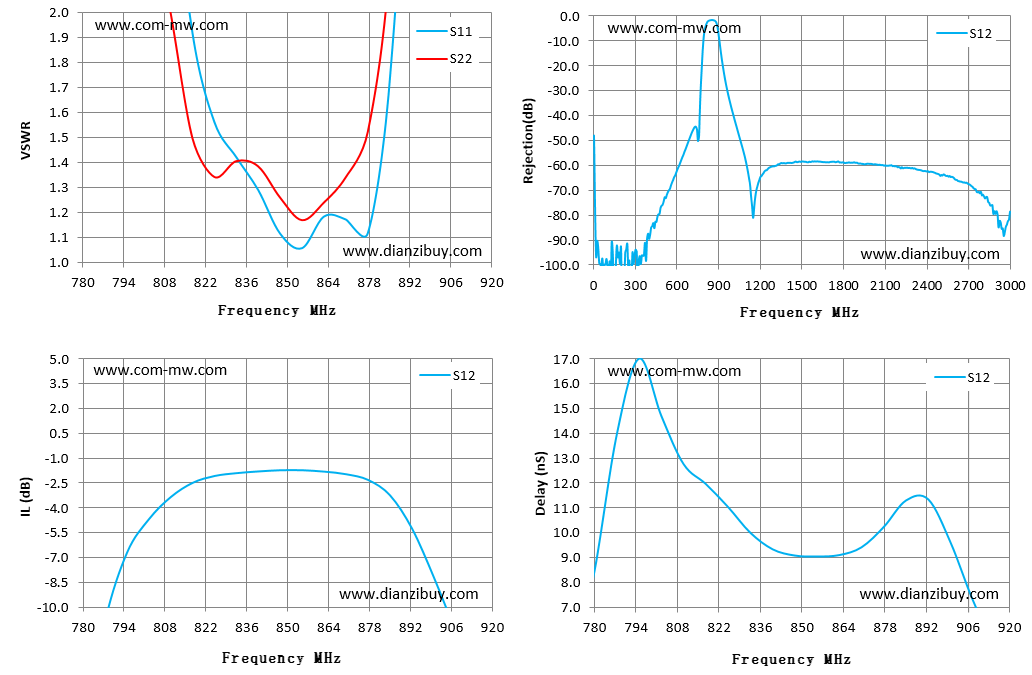

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 780 | 35.91 | 9.74 | -25.75 | -25.75 | 4.3 |
| 790 | 11.43 | 2.73 | -10.82 | -10.82 | 13.98 |
| 800 | 6.03 | 2.32 | -6.71 | -6.71 | 17 |
| 810 | 3.95 | 2.45 | -4.69 | -4.69 | 14.68 |
| 820 | 1.92 | 1.5 | -2.49 | -2.49 | 11.95 |
| 830 | 1.56 | 1.34 | -2.08 | -2.08 | 11.03 |
| 840 | 1.42 | 1.4 | -1.91 | -1.91 | 9.99 |
| 850 | 1.12 | 1.26 | -1.74 | -1.74 | 9.07 |
| 860 | 1.06 | 1.17 | -1.74 | -1.74 | 9.04 |
| 870 | 1.18 | 1.24 | -1.82 | -1.82 | 9.09 |
| 880 | 1.12 | 1.52 | -2.33 | -2.33 | 10.23 |
| 890 | 1.73 | 2.19 | -3.27 | -3.27 | 11.29 |
| 900 | 3.22 | 3.92 | -5.27 | -5.27 | 11.33 |
| 910 | 10.64 | 12.57 | -11.53 | -11.53 | 7.29 |
| 920 | 16.79 | 19.36 | -14.77 | -14.77 | 5.37 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
