通带频率828~872MHz, DC-780MHz≥40dB, 920-4000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 828 | ~ | 872 | MHz |
| 通带损耗 | / | / | 4.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-780 | MHz≥ | 40 | dB | ||
| 带外抑 | 920-4000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

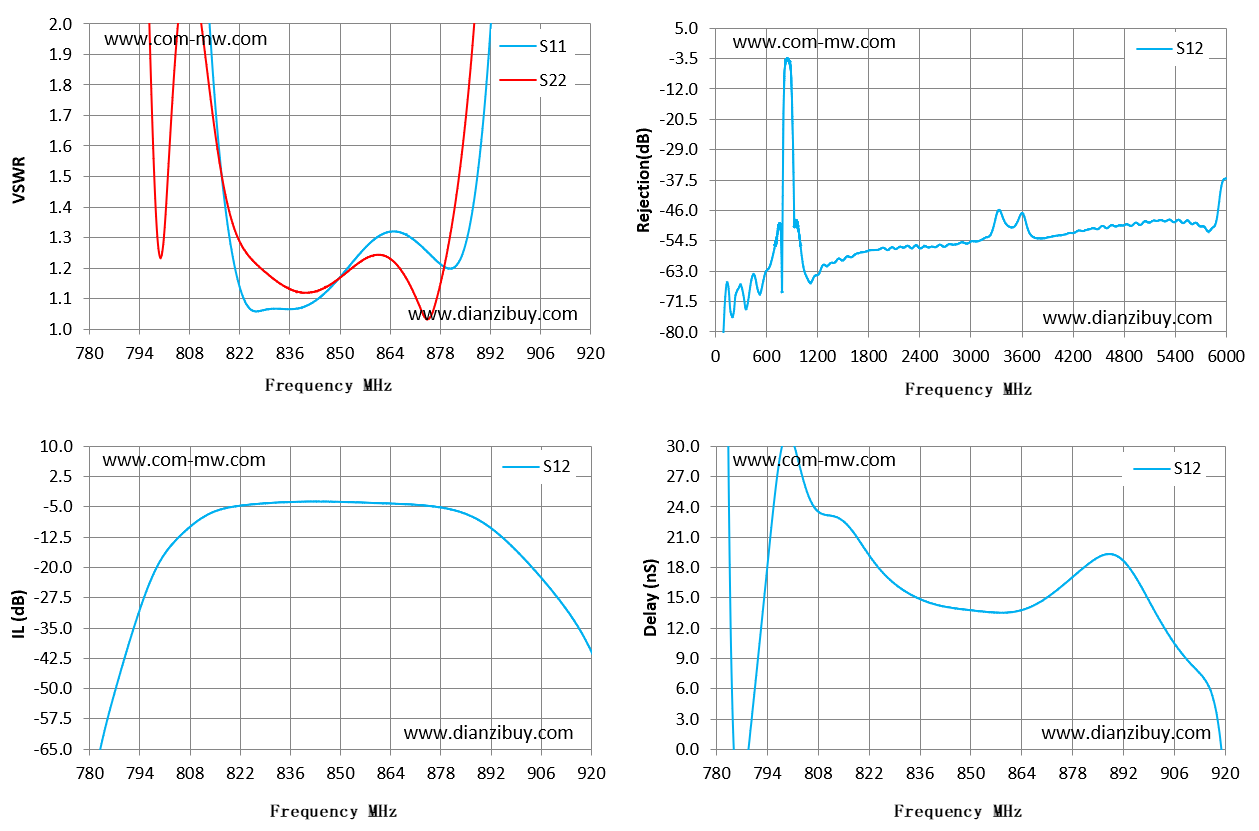

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 780 | 13.98 | 12.17 | -67.2 | -67.2 | 60.31 |
| 790 | 10.93 | 6.2 | -41.66 | -41.66 | 4.07 |
| 800 | 6.46 | 1.23 | -17.93 | -17.93 | 31.22 |
| 810 | 2.83 | 2.1 | -8.56 | -8.56 | 23.21 |
| 820 | 1.24 | 1.35 | -4.97 | -4.97 | 20.28 |
| 830 | 1.06 | 1.18 | -4.06 | -4.06 | 16.12 |
| 840 | 1.07 | 1.12 | -3.71 | -3.71 | 14.36 |
| 850 | 1.17 | 1.17 | -3.77 | -3.77 | 13.77 |
| 860 | 1.3 | 1.24 | -4.06 | -4.06 | 13.54 |
| 870 | 1.3 | 1.13 | -4.43 | -4.43 | 14.79 |
| 880 | 1.2 | 1.26 | -5.48 | -5.48 | 17.67 |
| 890 | 1.68 | 2.45 | -9.03 | -9.03 | 19.18 |
| 900 | 4.13 | 5.9 | -16.68 | -16.68 | 14.06 |
| 910 | 8.47 | 10.94 | -26.84 | -26.84 | 8.66 |
| 920 | 13.11 | 15.39 | -40.8 | -40.8 | -4.14 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
