通带频率800~1000MHz, DC-680MHz≥42dB, 1180-3000MHz≥42dB, SMA-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 800 | ~ | 1000 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-680 | MHz≥ | 42 | dB | ||
| 带外抑制 | 1180-3000 | MHz≥ | 42 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

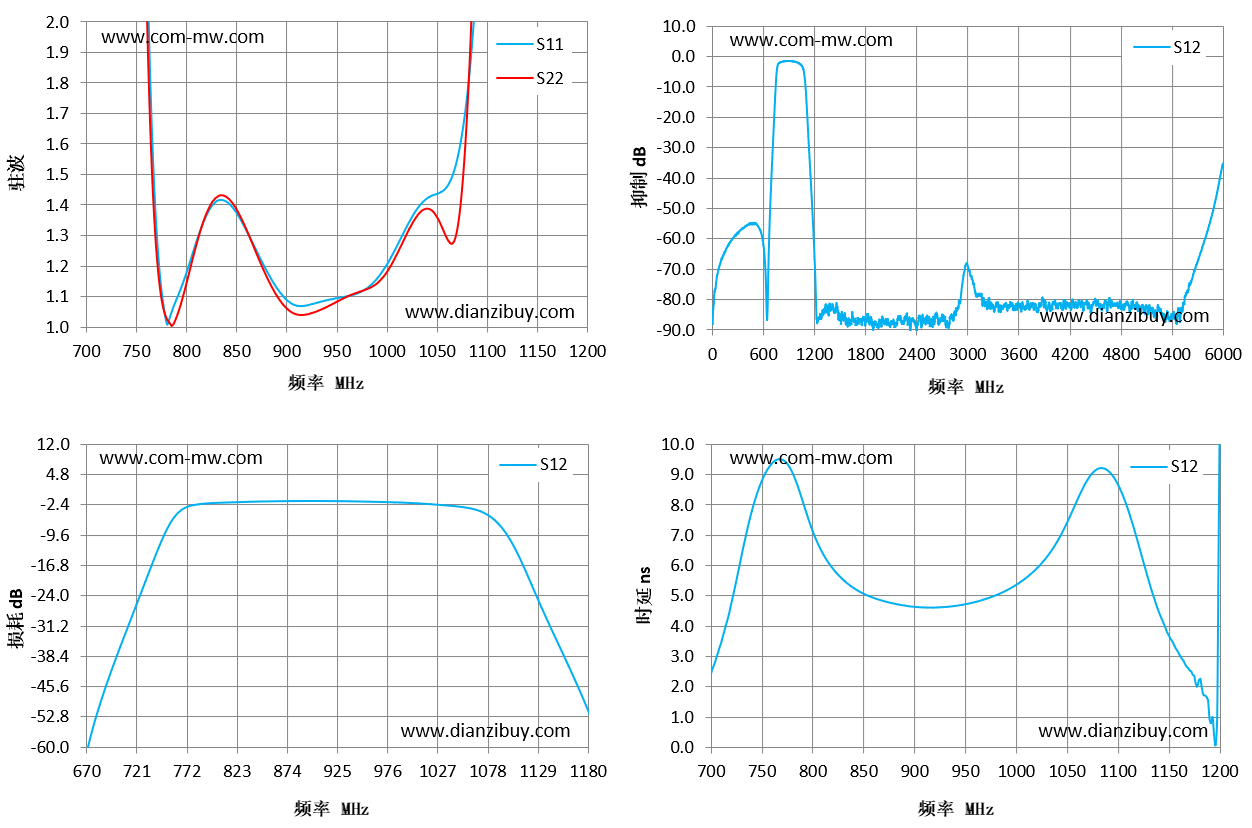

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 700 | 22.39 | 32.06 | -38.99 | 2.36 |
| 736 | 10.99 | 10.27 | -17.06 | 7.18 |
| 771 | 1.31 | 1.24 | -3.09 | 9.51 |
| 807 | 1.24 | 1.22 | -1.87 | 6.67 |
| 843 | 1.4 | 1.42 | -1.61 | 5.23 |
| 879 | 1.19 | 1.18 | -1.49 | 4.77 |
| 914 | 1.07 | 1.04 | -1.48 | 4.63 |
| 950 | 1.09 | 1.08 | -1.59 | 4.74 |
| 986 | 1.14 | 1.13 | -1.81 | 5.12 |
| 1021 | 1.34 | 1.31 | -2.24 | 5.93 |
| 1057 | 1.45 | 1.31 | -3.06 | 7.91 |
| 1093 | 2.34 | 3 | -7.93 | 9.07 |
| 1129 | 7.23 | 12.75 | -24.66 | 5.72 |
| 1164 | 14.02 | 24.31 | -42.21 | 2.93 |
| 1200 | 19.35 | 35.9 | -62.66 | 7.09 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
