通带频率 525~1375MHz, DC-440MHz≥50dBc, 1.65-4GHz≥50dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 525 | ~ | 1375 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-440 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 1.65-4 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.5 |

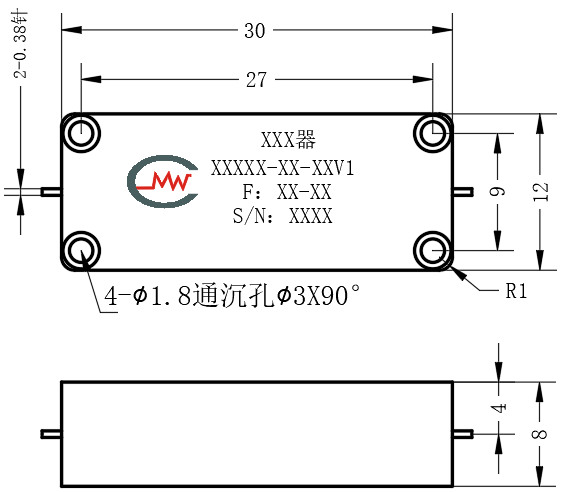

| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 时延波动 | ≤9.5ns |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+85℃设计保证 |
| 质量等级 | 工业级 |

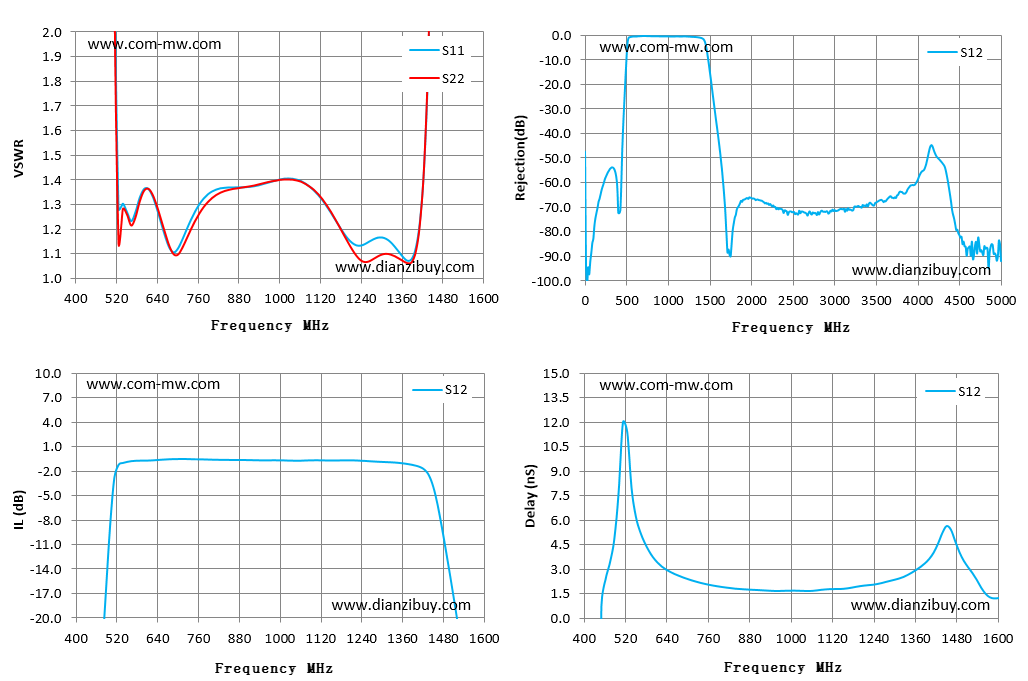

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 400 | 87.90 | 92.80 | -61.83 | -61.83 | 0.96 |
| 486 | 26.60 | 27.78 | -25.31 | -25.31 | 3.40 |
| 571 | 1.23 | 1.22 | -0.75 | -0.75 | 5.27 |
| 657 | 1.22 | 1.24 | -0.57 | -0.57 | 2.81 |
| 743 | 1.23 | 1.20 | -0.50 | -0.50 | 2.15 |
| 829 | 1.36 | 1.35 | -0.59 | -0.59 | 1.83 |
| 914 | 1.37 | 1.37 | -0.62 | -0.62 | 1.70 |
| 1000 | 1.40 | 1.40 | -0.64 | -0.64 | 1.67 |
| 1086 | 1.38 | 1.38 | -0.67 | -0.67 | 1.69 |
| 1171 | 1.24 | 1.24 | -0.67 | -0.67 | 1.81 |
| 1257 | 1.14 | 1.07 | -0.72 | -0.72 | 2.08 |
| 1343 | 1.13 | 1.09 | -0.92 | -0.92 | 2.63 |
| 1429 | 1.48 | 1.49 | -1.83 | -1.83 | 4.53 |
| 1514 | 13.53 | 14.62 | -18.16 | -18.16 | 3.10 |
| 1600 | 23.78 | 23.86 | -38.00 | -38.00 | 1.20 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
