通带频率12.25~12.75GHz, DC~11.5GHz≥50dBc, 13.5~27GHz≥50dBc, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 12.25 | ~ | 12.75 | GHz |
| 通带损耗 | / | / | 1.4 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | DC~11.5 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 13.5~27 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.4 |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 15W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

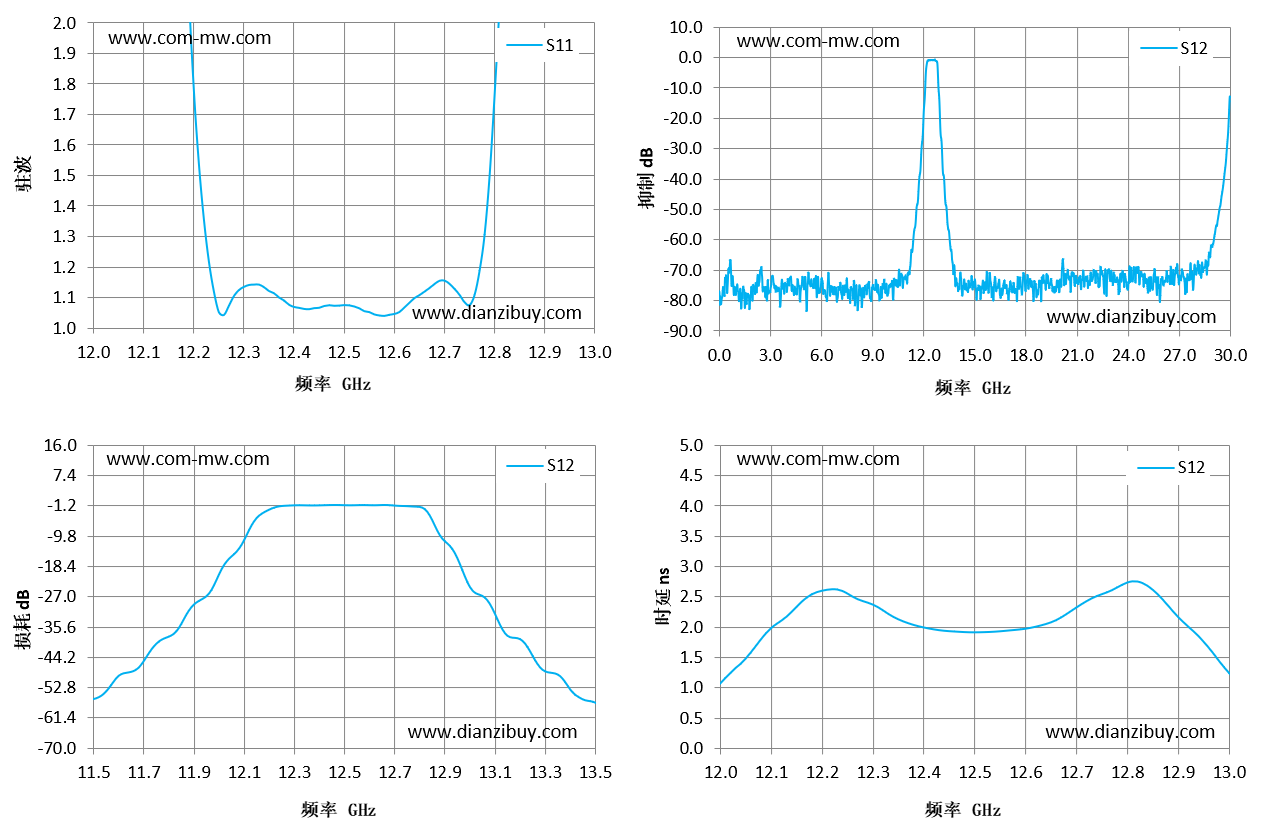

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 12 | 23.91 | -20.61 | 1.07 |
| 12.07 | 15.1 | -14.12 | 1.69 |
| 12.14 | 5.6 | -5.47 | 2.25 |
| 12.21 | 1.54 | -1.86 | 2.62 |
| 12.29 | 1.12 | -0.97 | 2.41 |
| 12.36 | 1.11 | -0.96 | 2.1 |
| 12.43 | 1.06 | -0.88 | 1.95 |
| 12.5 | 1.07 | -0.9 | 1.92 |
| 12.57 | 1.04 | -0.87 | 1.95 |
| 12.64 | 1.1 | -0.88 | 2.05 |
| 12.71 | 1.14 | -1.06 | 2.38 |
| 12.79 | 1.5 | -1.32 | 2.7 |
| 12.86 | 5.83 | -6.64 | 2.54 |
| 12.93 | 14.44 | -13.35 | 1.94 |
| 13 | 22.42 | -24.13 | 1.25 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
