通带频率2500~2700MHz, DC~2.3GHz≥60dBc, 2.9-8GHz≥60dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2500 | ~ | 2700 | MHz |
| 通带损耗 | / | / | 1 | 1.5 | dB | |
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC~2.3 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 2.9-8 | GHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.4 |
| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

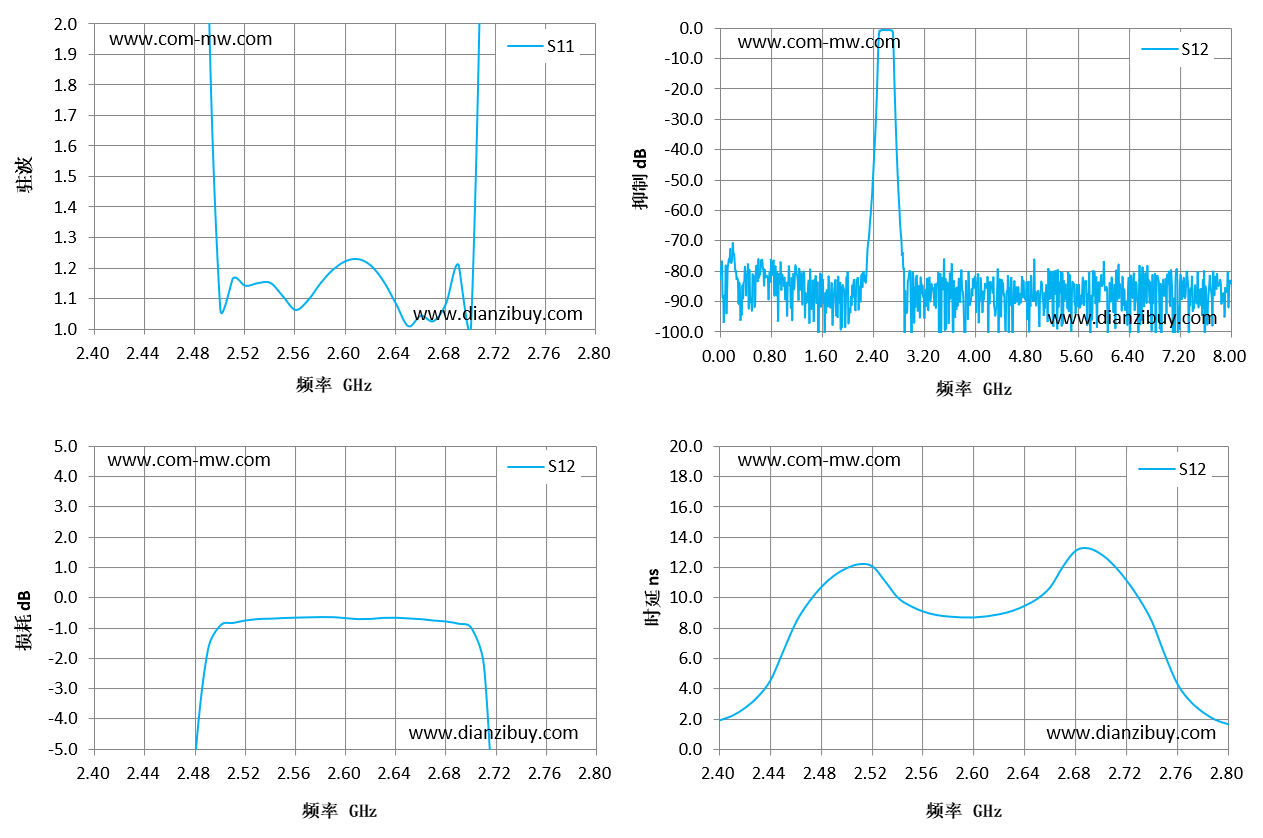

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|
| 2.4 | 84.2 | -51.25 | -51.25 | 1.55 |
| 2.43 | 52.83 | -39.17 | -39.17 | 2.76 |
| 2.46 | 31.94 | -25.25 | -25.25 | 6.51 |
| 2.49 | 8 | -5.22 | -5.22 | 10.75 |
| 2.51 | 1.06 | -0.92 | -0.92 | 11.99 |
| 2.54 | 1.15 | -0.71 | -0.71 | 11.11 |
| 2.57 | 1.06 | -0.67 | -0.67 | 9.12 |
| 2.6 | 1.19 | -0.65 | -0.65 | 8.73 |
| 2.63 | 1.21 | -0.71 | -0.71 | 8.94 |
| 2.66 | 1.01 | -0.69 | -0.69 | 9.98 |
| 2.69 | 1.08 | -0.79 | -0.79 | 13.14 |
| 2.71 | 1.01 | -1.01 | -1.01 | 12.89 |
| 2.74 | 22.76 | -17.27 | -17.27 | 9.94 |
| 2.77 | 31.66 | -37.03 | -37.03 | 4.32 |
| 2.8 | 39.88 | -52.37 | -52.37 | 1.96 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
