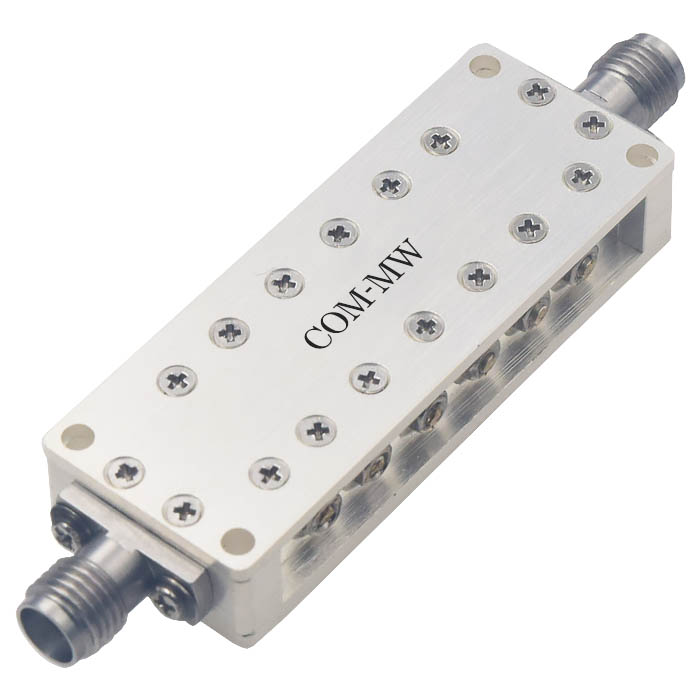

通带频率3~3.4GHz, DC~2.8GHz≥40dBc, 3.6~10GHz≥40dBc, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3 | ~ | 3.4 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC~2.8 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 3.6~10 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.3 | 1.5 |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 30W设计保证 |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

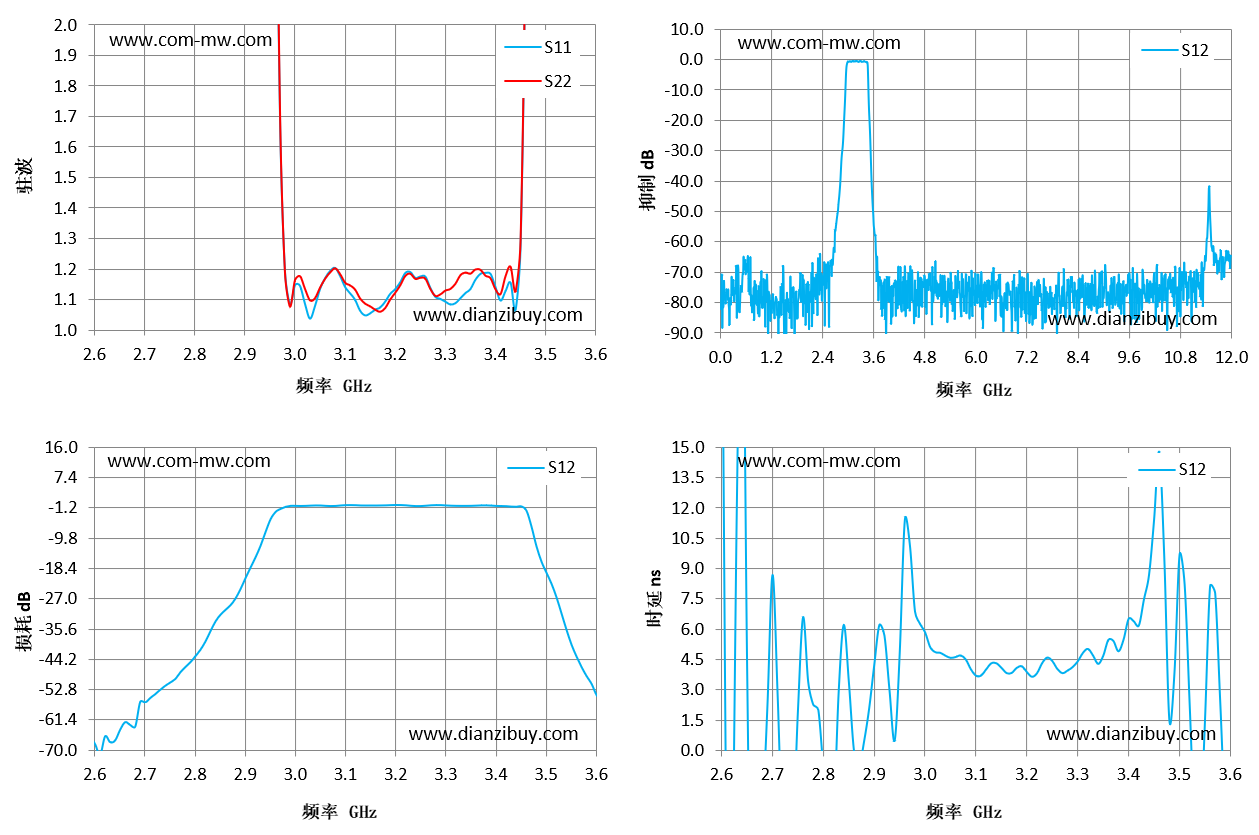

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 2.6 | 290.12 | 241.9 | -68.28 | 23.9 |
| 2.67 | 387.86 | 278.36 | -62.83 | -7.29 |
| 2.74 | 284.24 | 264.17 | -51.69 | -3.89 |
| 2.81 | 187.51 | 185.44 | -41.49 | -3.64 |
| 2.89 | 59.77 | 65.84 | -24.26 | 2.1 |
| 2.96 | 3.16 | 3.26 | -2.38 | 11.4 |
| 3.03 | 1.04 | 1.1 | -0.6 | 4.83 |
| 3.1 | 1.14 | 1.16 | -0.47 | 3.7 |
| 3.17 | 1.07 | 1.06 | -0.55 | 3.84 |
| 3.24 | 1.17 | 1.17 | -0.73 | 4.6 |
| 3.31 | 1.08 | 1.14 | -0.62 | 4.83 |
| 3.39 | 1.18 | 1.17 | -0.6 | 5.49 |
| 3.46 | 2.39 | 2.44 | -2.03 | 14.77 |
| 3.53 | 26.78 | 28.01 | -31.24 | -3.74 |
| 3.6 | 33.36 | 34.28 | -54.4 | -3.39 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
