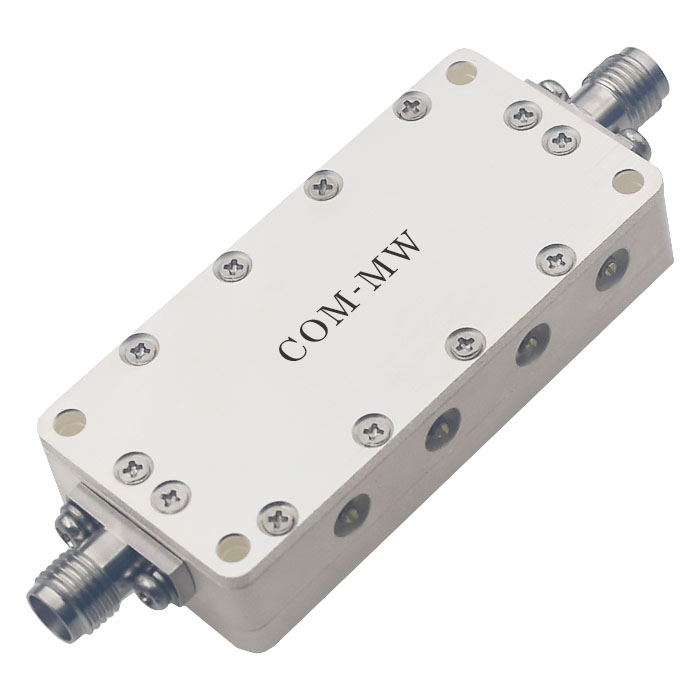

通带频率3.4~3.9GHz, DC~3GHz≥40dBc, 4.3~10GHz≥50dBc, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3.4 | ~ | 3.9 | GHz |
| 通带损耗 | / | / | 0.7 | 1 | dB | |
| 带内波动 | / | / | 0.4 | dB | ||
| 带外抑制 | DC~3 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 4.3~10 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.3 | 1.5 |

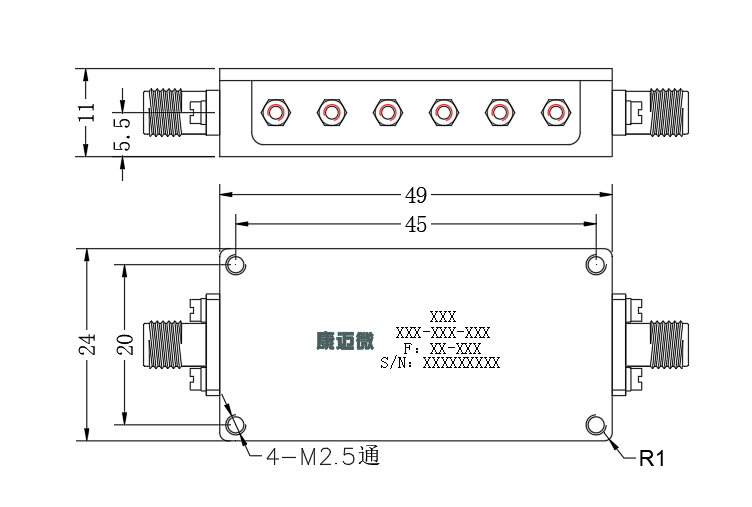

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

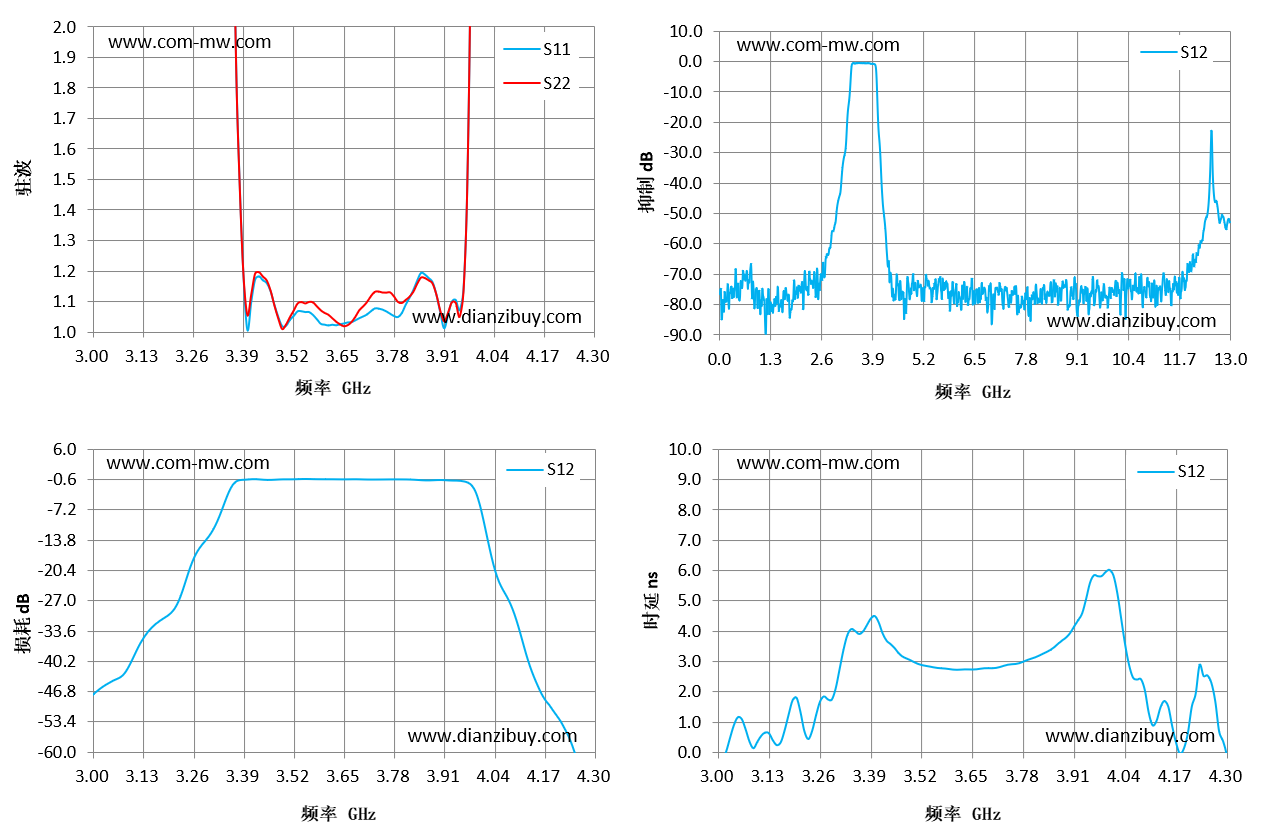

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 3 | 297.01 | 276.27 | -47.32 | -0.21 |
| 3.09 | 231.35 | 186.66 | -41.42 | 0.13 |
| 3.19 | 106.66 | 110.9 | -30.33 | 1.71 |
| 3.28 | 38.33 | 38.8 | -14.81 | 1.74 |
| 3.37 | 1.92 | 1.91 | -0.91 | 3.98 |
| 3.46 | 1.13 | 1.13 | -0.63 | 3.28 |
| 3.56 | 1.07 | 1.1 | -0.45 | 2.78 |
| 3.65 | 1.03 | 1.02 | -0.52 | 2.73 |
| 3.74 | 1.08 | 1.13 | -0.55 | 2.89 |
| 3.84 | 1.17 | 1.16 | -0.65 | 3.31 |
| 3.93 | 1.1 | 1.1 | -0.78 | 4.58 |
| 4.02 | 15.18 | 15.42 | -13.51 | 5.23 |
| 4.11 | 29.32 | 30.08 | -35.61 | 0.88 |
| 4.21 | 40.55 | 39.77 | -53.36 | 1.5 |
| 4.3 | 50.49 | 49.4 | -66.06 | -0.18 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
