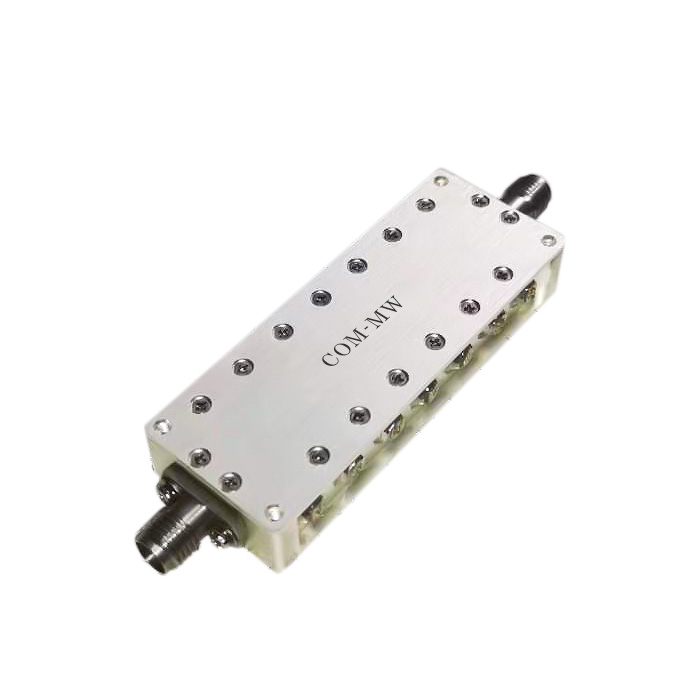

通带频率3.75~4.25GHz, DC~3.5GHz≥40dBc, 4.5~12GHz≥50dBc, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3.75 | ~ | 4.25 | GHz |
| 通带损耗 | / | / | 0.8 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC~3.5 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 4.5~12 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.3 | 1.5 |

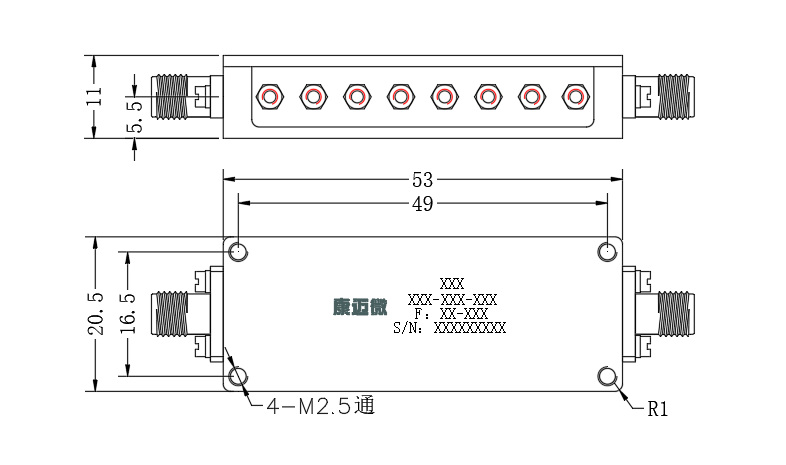

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

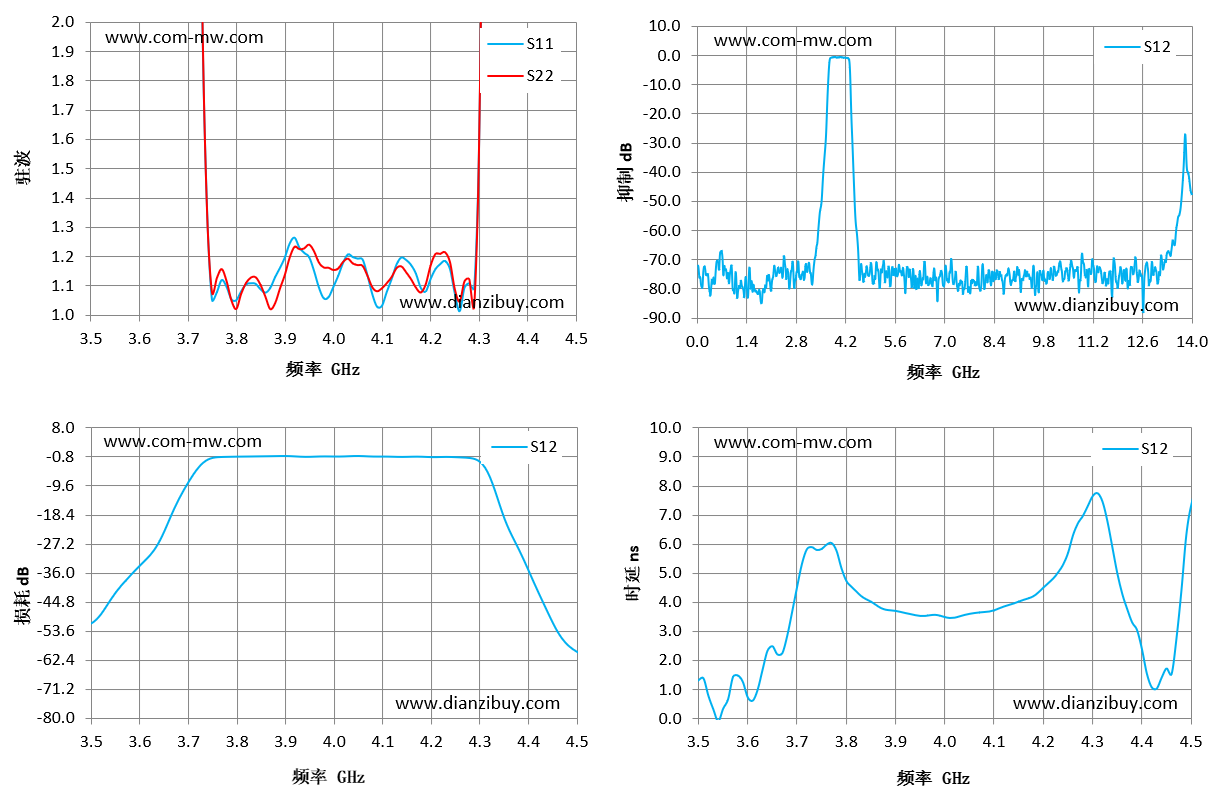

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 3.5 | 71.66 | 166.8 | -51.26 | 1.33 |
| 3.57 | 49.32 | 128.38 | -38.36 | 1.45 |
| 3.64 | 30.34 | 64.15 | -26.36 | 2.35 |
| 3.71 | 6.1 | 6.92 | -6.07 | 5.34 |
| 3.79 | 1.05 | 1.05 | -0.82 | 5.18 |
| 3.86 | 1.08 | 1.06 | -0.68 | 3.92 |
| 3.93 | 1.23 | 1.23 | -0.81 | 3.61 |
| 4 | 1.1 | 1.15 | -0.76 | 3.5 |
| 4.07 | 1.14 | 1.14 | -0.71 | 3.66 |
| 4.14 | 1.2 | 1.17 | -0.87 | 3.97 |
| 4.21 | 1.16 | 1.21 | -0.93 | 4.67 |
| 4.29 | 1.09 | 1.03 | -1.59 | 7.32 |
| 4.36 | 16.54 | 22.74 | -23.15 | 4.3 |
| 4.43 | 24.3 | 32.37 | -45.18 | 1.05 |
| 4.5 | 31.88 | 39.78 | -60 | 7.36 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
