通带频率4.329~4.419GHz, DC~4.229GHz≥40dBc, 4.519~9GHz≥40dBc, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4.329 | ~ | 4.419 | GHz |
| 通带损耗 | / | / | 1.8 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC~4.229 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 4.519~9 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.3 |

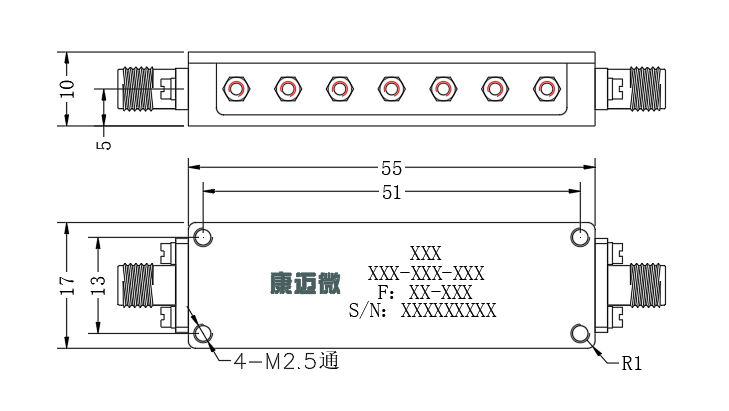

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 15W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

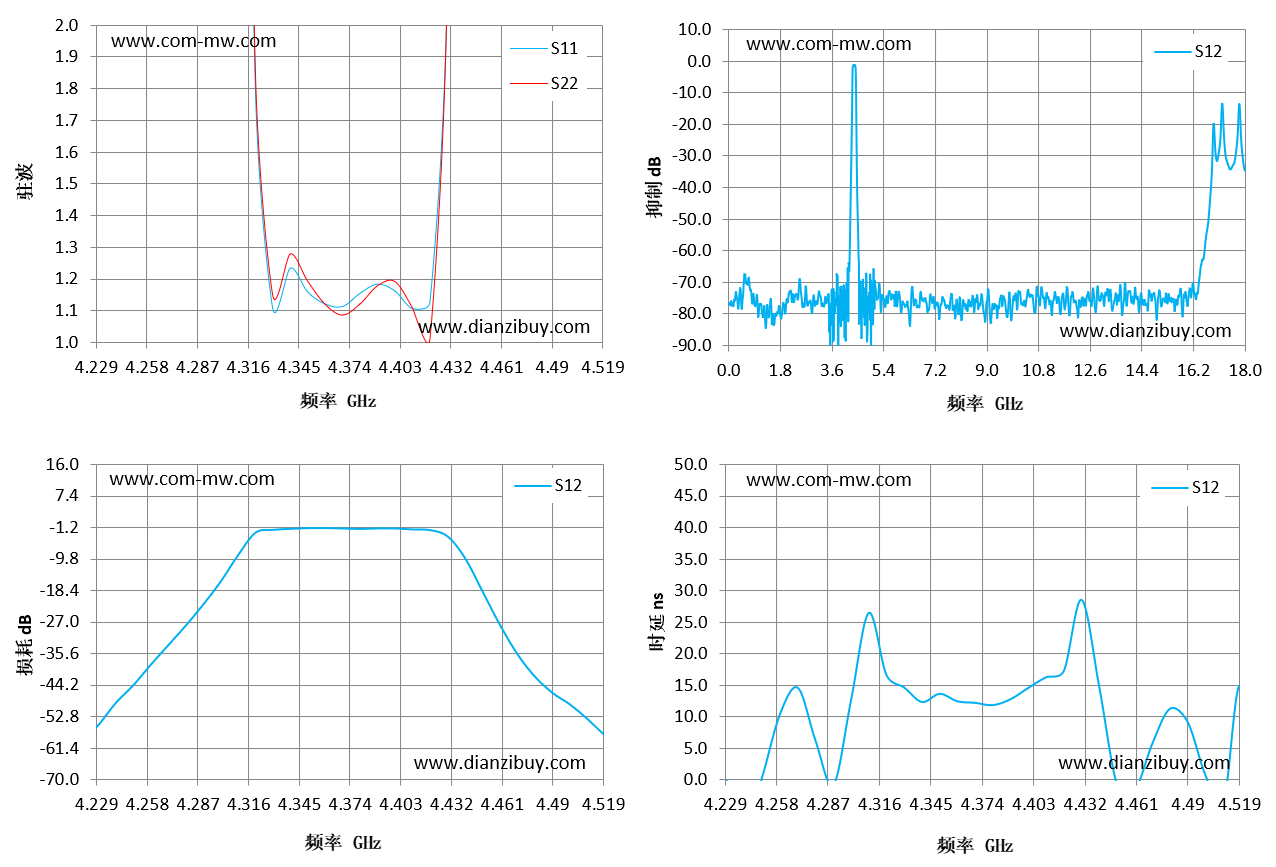

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 4.23 | 43.52 | 38.32 | -55.24 | -0.19 |
| 4.25 | 32.8 | 27.54 | -44.33 | 0.62 |
| 4.27 | 23.32 | 20.11 | -33.37 | 14.61 |
| 4.29 | 15.84 | 14.05 | -22.26 | -0.8 |
| 4.31 | 5.61 | 5.6 | -8.74 | 26.51 |
| 4.33 | 1.11 | 1.15 | -1.77 | 14.66 |
| 4.35 | 1.16 | 1.19 | -1.3 | 13.67 |
| 4.37 | 1.11 | 1.09 | -1.39 | 12.24 |
| 4.39 | 1.18 | 1.18 | -1.37 | 12.82 |
| 4.42 | 1.13 | 1.01 | -1.85 | 17.31 |
| 4.44 | 8.16 | 8.21 | -9.58 | 14.71 |
| 4.46 | 17.32 | 18.55 | -27.89 | -1.62 |
| 4.48 | 21.25 | 23.46 | -41.99 | 11.34 |
| 4.5 | 24.22 | 27.45 | -49.53 | 0.67 |
| 4.52 | 27.37 | 32.4 | -58.06 | 14.68 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
