通带频率4.4~4.6GHz, DC~4.2GHz≥40dBc, 4.8~15GHz≥40dBc, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4.4 | ~ | 4.6 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | 0.6 | dB | ||
| 带外抑制 | DC~4.2 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 4.8~15 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.3 |

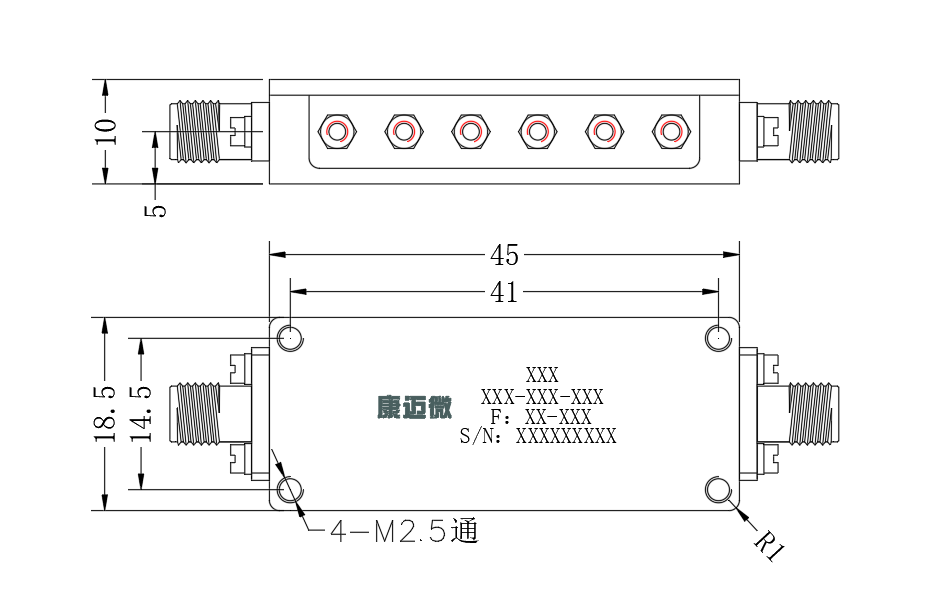

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

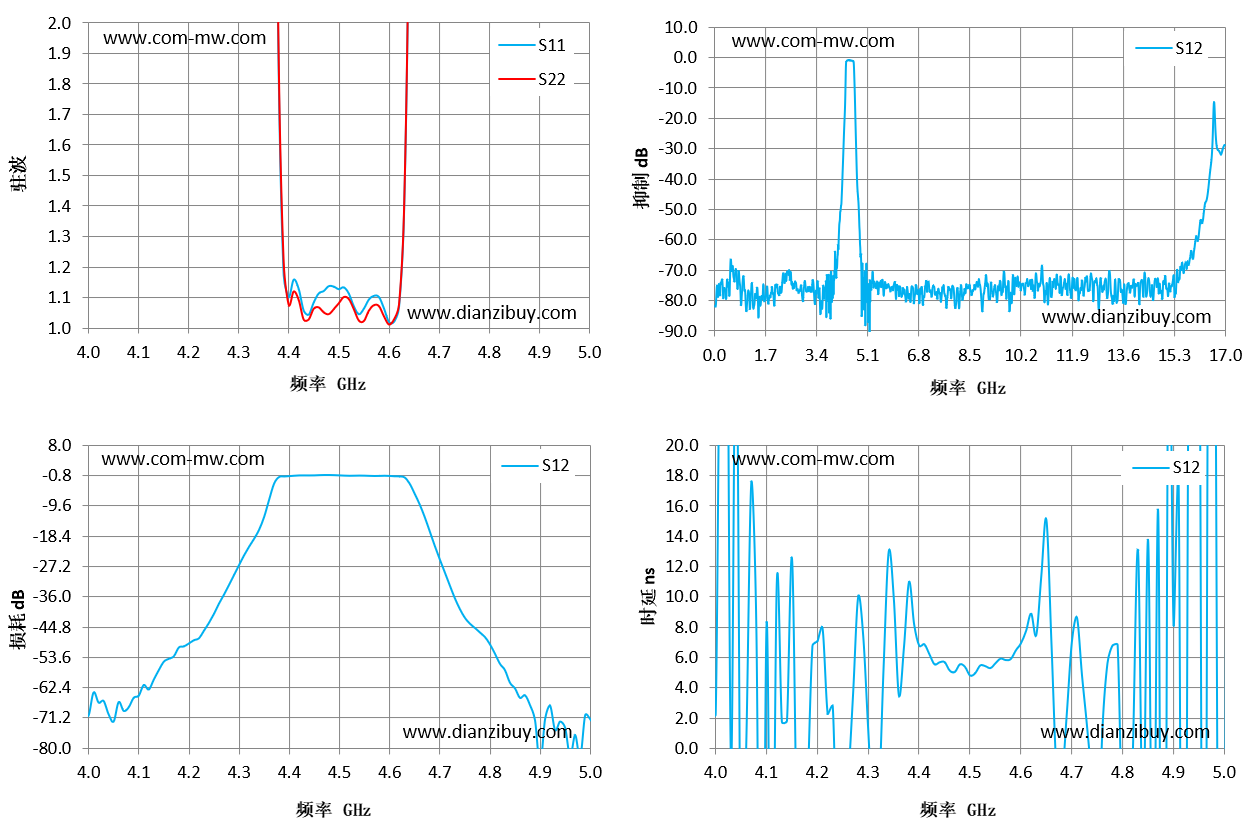

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 4 | 217.63 | 184.84 | -70.63 | 2.44 |
| 4.07 | 243.32 | 164.71 | -69.28 | 17.56 |
| 4.14 | 186.57 | 127.48 | -57.41 | 1.83 |
| 4.21 | 117.06 | 88 | -48.73 | 7.92 |
| 4.29 | 60.79 | 48.35 | -29.78 | 7.37 |
| 4.36 | 7.68 | 7.62 | -7.88 | 3.5 |
| 4.43 | 1.06 | 1.03 | -0.85 | 5.56 |
| 4.5 | 1.13 | 1.08 | -0.84 | 4.81 |
| 4.57 | 1.1 | 1.08 | -1.02 | 5.83 |
| 4.64 | 2.37 | 2.39 | -3.23 | 11.4 |
| 4.71 | 28.08 | 27.86 | -28.97 | 8.64 |
| 4.79 | 48.1 | 46.83 | -47.78 | 6.83 |
| 4.86 | 64.24 | 56.21 | -65.48 | -14.94 |
| 4.93 | 81.01 | 71.09 | -74.82 | 29.9 |
| 5 | 87.25 | 73.4 | -71.7 | -9.31 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
