通带频率4~6GHz, DC~3.5GHz≥40dBc, 6.5~14GHz≥46dBc, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4 | ~ | 6 | GHz |
| 通带损耗 | / | / | 0.8 | 1 | dB | |
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC~3.5 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 6.5~14 | GHz≥ | 46 | dBc | ||
| 通带驻波 | / | / | 1.5 |

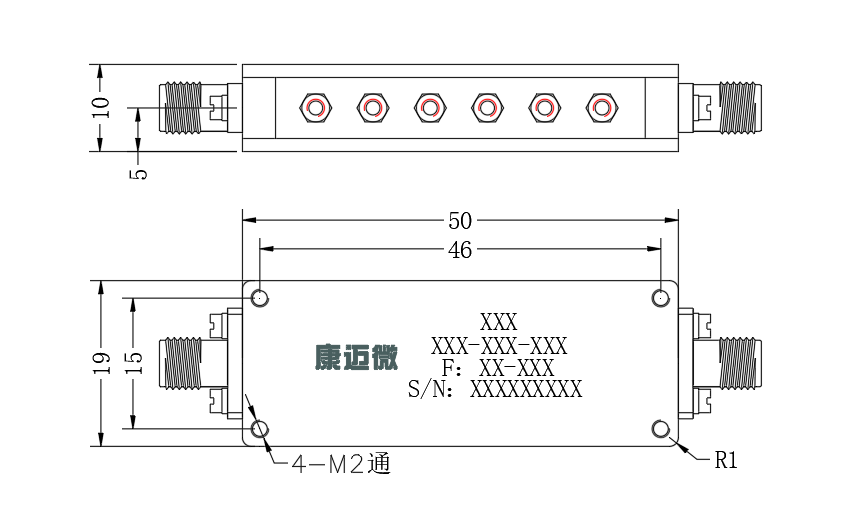

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

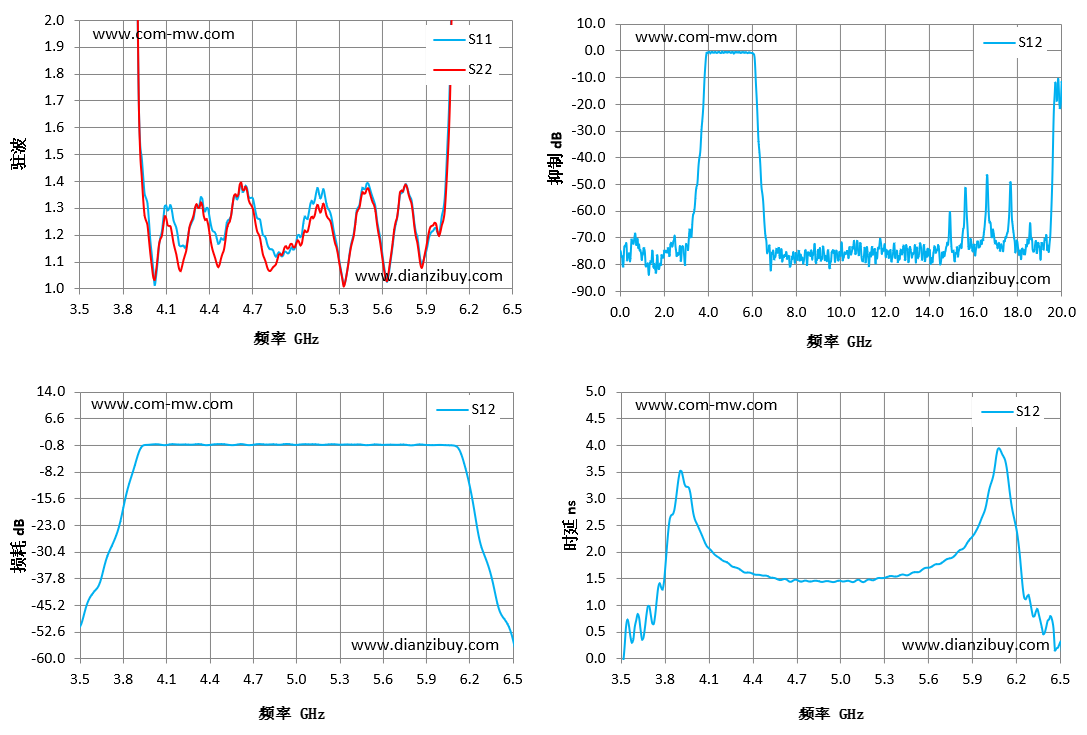

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 3.5 | 2524.17 | 206.74 | -51.04 | -0.09 |
| 3.71 | 140.85 | 78.94 | -29.5 | 0.65 |
| 3.93 | 1.49 | 1.42 | -0.92 | 3.23 |
| 4.14 | 1.29 | 1.2 | -0.35 | 1.92 |
| 4.36 | 1.3 | 1.27 | -0.56 | 1.62 |
| 4.57 | 1.34 | 1.35 | -0.58 | 1.48 |
| 4.79 | 1.19 | 1.1 | -0.46 | 1.45 |
| 5 | 1.17 | 1.17 | -0.55 | 1.45 |
| 5.21 | 1.32 | 1.27 | -0.46 | 1.47 |
| 5.43 | 1.3 | 1.29 | -0.41 | 1.57 |
| 5.64 | 1.05 | 1.06 | -0.49 | 1.77 |
| 5.86 | 1.11 | 1.1 | -0.43 | 2.21 |
| 6.07 | 1.88 | 1.78 | -0.66 | 3.94 |
| 6.29 | 35.38 | 33.88 | -30.07 | 0.92 |
| 6.5 | 48.08 | 45.14 | -54.89 | 0.08 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
