通带频率4.8~6GHz, DC~4GHz≥50dBc, 6.8~14GHz≥60dBc, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4.8 | ~ | 6 | GHz |
| 通带损耗 | / | / | 0.6 | 1 | dB | |
| 带内波动 | / | / | 0.4 | dB | ||
| 带外抑制 | DC~4 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 6.8~14 | GHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.3 |

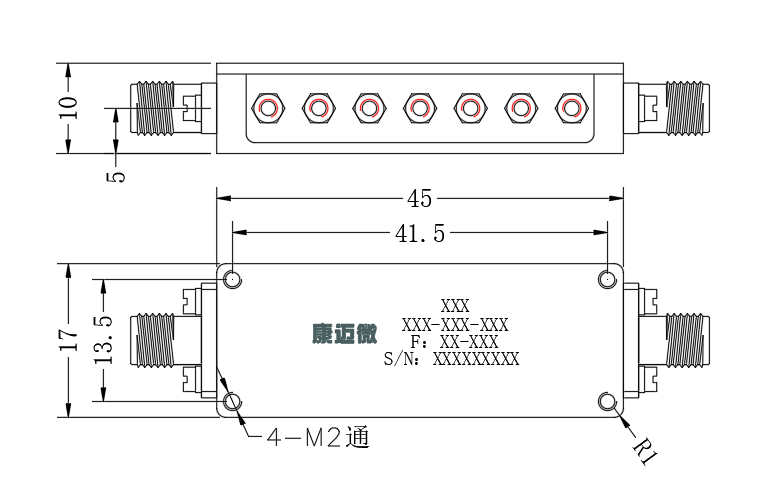

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

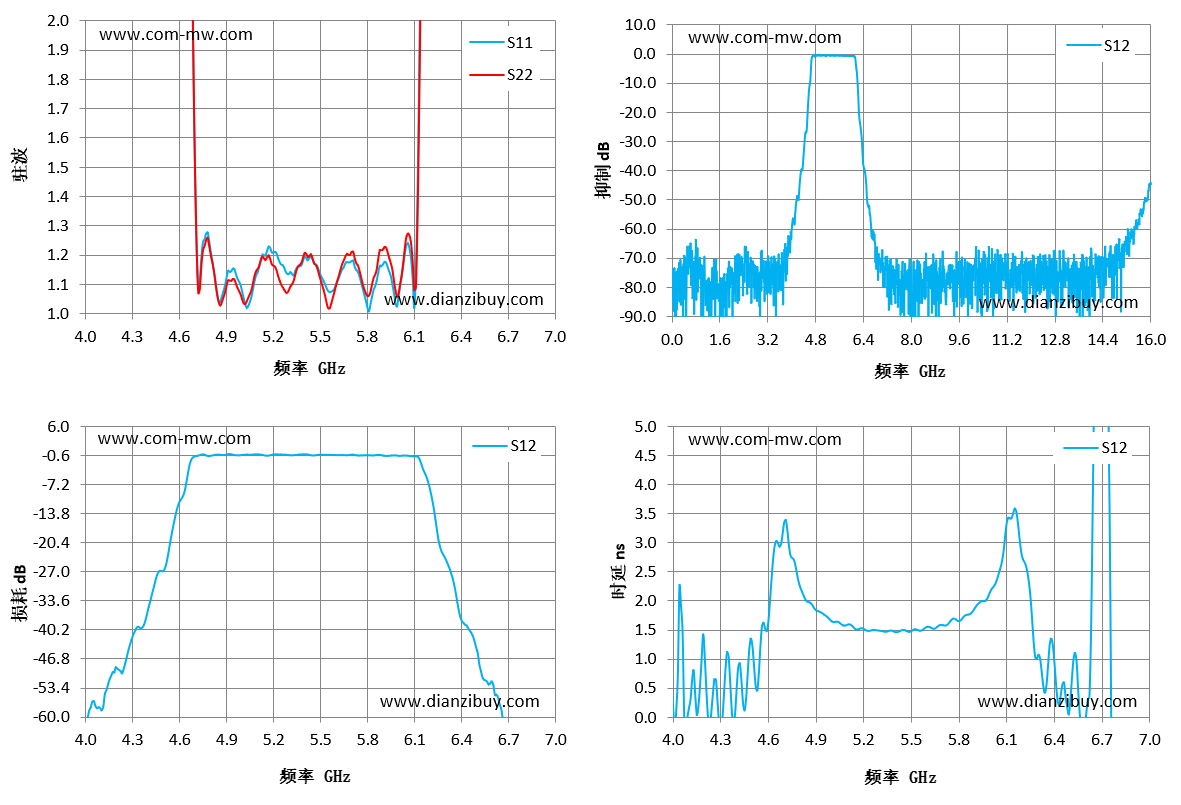

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 4 | 171.4 | 138.32 | -60.75 | 0.19 |
| 4.21 | 125.35 | 93.5 | -49.34 | 0.45 |
| 4.43 | 65.59 | 54.39 | -30.89 | 0.64 |
| 4.64 | 7.33 | 7.24 | -6.89 | 2.96 |
| 4.86 | 1.04 | 1.03 | -0.55 | 1.98 |
| 5.07 | 1.08 | 1.1 | -0.46 | 1.58 |
| 5.29 | 1.13 | 1.07 | -0.6 | 1.49 |
| 5.5 | 1.13 | 1.12 | -0.53 | 1.48 |
| 5.71 | 1.18 | 1.21 | -0.53 | 1.58 |
| 5.93 | 1.16 | 1.21 | -0.77 | 1.98 |
| 6.14 | 2.26 | 2.12 | -2.62 | 3.51 |
| 6.36 | 37.14 | 35.95 | -31.93 | 0.9 |
| 6.57 | 46.32 | 32.52 | -52.65 | -0.31 |
| 6.79 | 52.22 | 26.99 | -64.8 | -8.15 |
| 7 | 56.09 | 24.01 | -73.68 | -9.43 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
