通带频率5.85~6.425GHz, DC~5.35GHz≥40dBc, 6.9~18GHz≥45dBc, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5.85 | ~ | 6.425 | GHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC~5.35 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 6.9~18 | GHz≥ | 45 | dBc | ||
| 通带驻波 | / | / | 1.3 |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

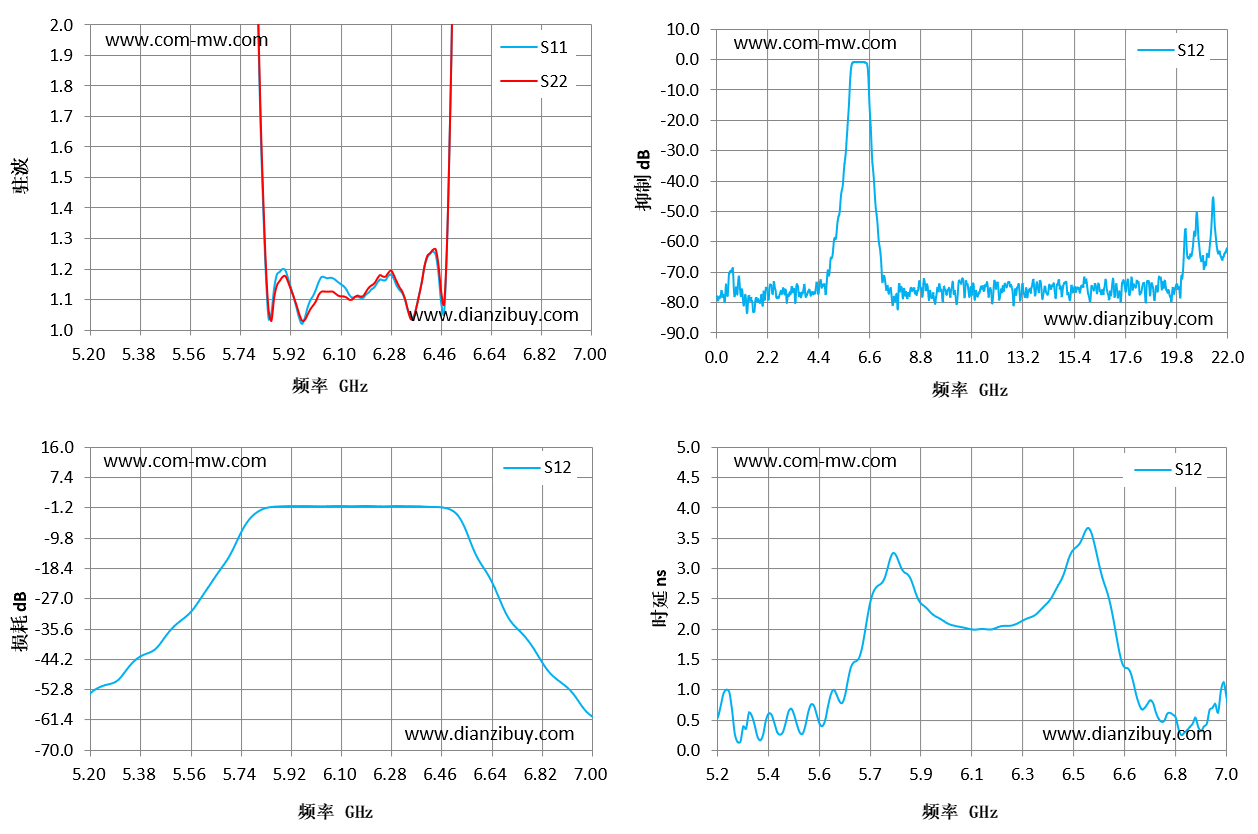

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 5.2 | 187.21 | 83.49 | -53.81 | 0.55 |
| 5.33 | 128.95 | 67.69 | -47.09 | 0.42 |
| 5.46 | 99.33 | 53.13 | -38.67 | 0.69 |
| 5.59 | 62.44 | 38.9 | -27.53 | 0.73 |
| 5.71 | 21.54 | 18.43 | -13.12 | 1.69 |
| 5.84 | 1.04 | 1.07 | -1.01 | 3.11 |
| 5.97 | 1.04 | 1.03 | -0.66 | 2.21 |
| 6.1 | 1.15 | 1.11 | -0.65 | 1.99 |
| 6.23 | 1.15 | 1.17 | -0.72 | 2.05 |
| 6.36 | 1.04 | 1.04 | -0.71 | 2.4 |
| 6.49 | 1.62 | 1.62 | -1.61 | 3.5 |
| 6.61 | 25.23 | 25.48 | -18.17 | 1.89 |
| 6.74 | 42.17 | 37.48 | -36.18 | 0.78 |
| 6.87 | 54.94 | 42.42 | -49.68 | 0.39 |
| 7 | 62.37 | 43.62 | -60.45 | 0.87 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
