通带频率7.5~8.5GHz, DC~6.8GHz≥50dBc, 9.2~22GHz≥50dBc, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7.5 | ~ | 8.5 | GHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带内波动 | / | / | 0.6 | dB | ||
| 带外抑制 | DC~6.8 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 9.2~22 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.3 |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

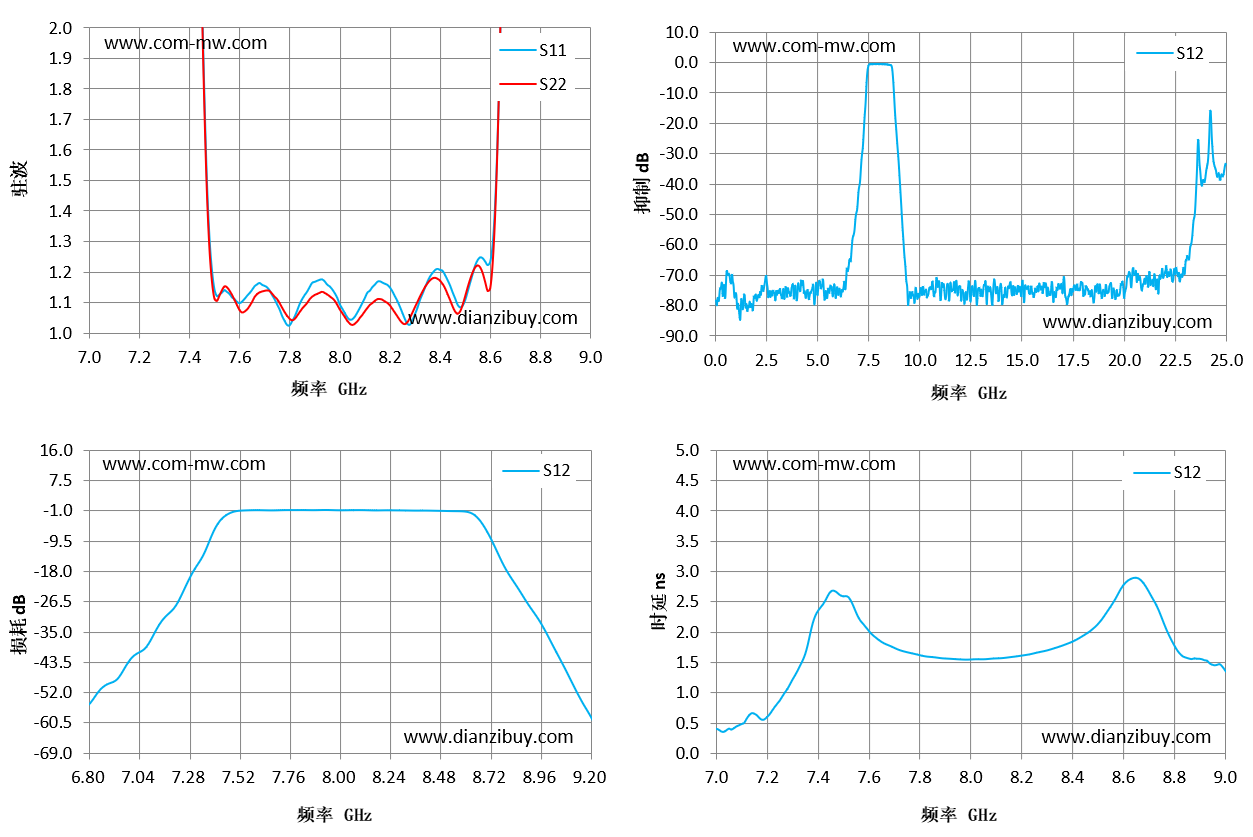

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 7 | 98.9 | 42.31 | -42.12 | 0.4 |
| 7.14 | 69.37 | 38 | -32.05 | 0.66 |
| 7.29 | 36.87 | 29.77 | -18.24 | 1.13 |
| 7.43 | 3.37 | 3.31 | -3.09 | 2.52 |
| 7.57 | 1.12 | 1.13 | -0.68 | 2.17 |
| 7.71 | 1.15 | 1.14 | -0.68 | 1.72 |
| 7.86 | 1.12 | 1.09 | -0.66 | 1.58 |
| 8 | 1.09 | 1.08 | -0.7 | 1.55 |
| 8.14 | 1.16 | 1.11 | -0.7 | 1.58 |
| 8.29 | 1.04 | 1.07 | -0.73 | 1.68 |
| 8.43 | 1.17 | 1.13 | -0.8 | 1.91 |
| 8.57 | 1.25 | 1.2 | -0.96 | 2.55 |
| 8.71 | 9.89 | 9.63 | -7.84 | 2.6 |
| 8.86 | 19.8 | 21.04 | -23.8 | 1.56 |
| 9 | 12.84 | 21.36 | -37.13 | 1.37 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
