通带频率8~10GHz, 7.5GHz≥35dBc, 10.5GHz≥35dBc, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 8 | ~ | 10 | GHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带内波动 | / | / | 0.6 | dB | ||
| 带外抑制 | 7.5 | GHz≥ | 35 | dBc | ||
| 带外抑制 | 10.5 | GHz≥ | 35 | dBc | ||
| 带外抑制 | DC-7.1 | GHz≥ | 50 | dB | ||
| 带外抑制 | 10.9-20 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.5 |

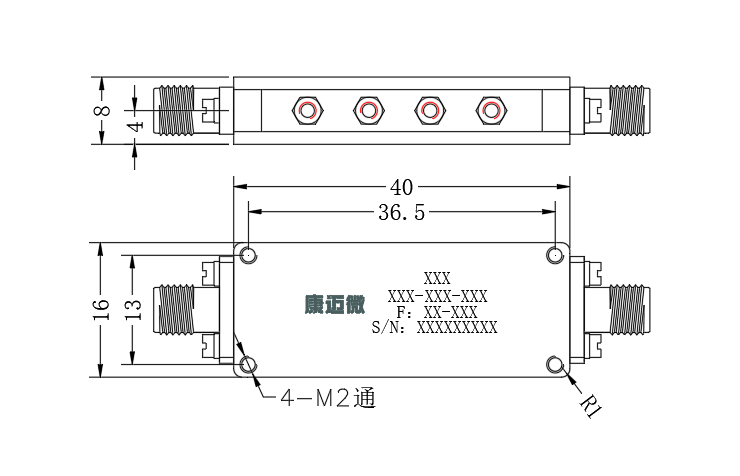

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 15W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

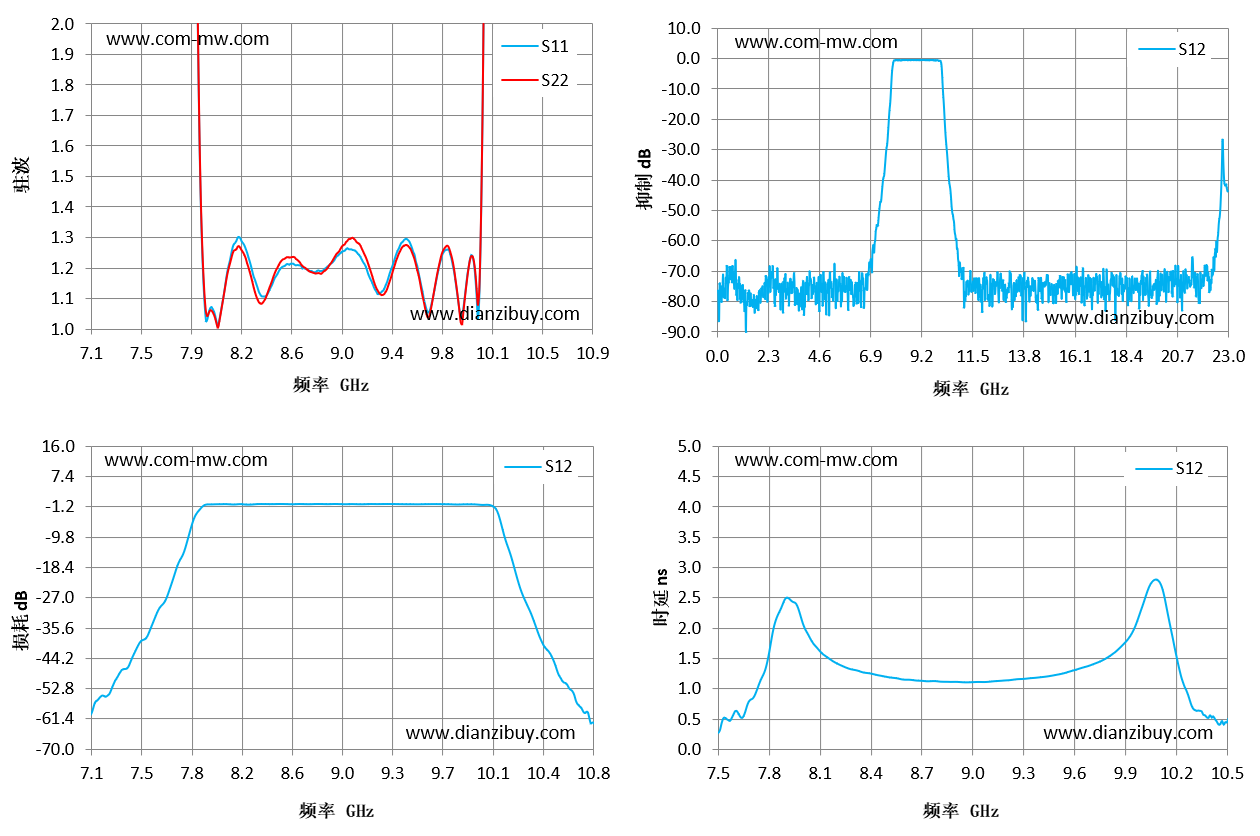

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 7.1 | 126.01 | 128.45 | -59.55 | 0.36 |
| 7.37 | 77.89 | 70.96 | -46.55 | 0.4 |
| 7.64 | 41.06 | 40.51 | -27.98 | 0.52 |
| 7.91 | 1.89 | 1.91 | -1.36 | 2.5 |
| 8.19 | 1.28 | 1.26 | -0.47 | 1.43 |
| 8.46 | 1.14 | 1.15 | -0.45 | 1.21 |
| 8.73 | 1.2 | 1.2 | -0.46 | 1.12 |
| 9 | 1.25 | 1.27 | -0.47 | 1.11 |
| 9.27 | 1.11 | 1.13 | -0.44 | 1.16 |
| 9.54 | 1.25 | 1.24 | -0.5 | 1.26 |
| 9.81 | 1.26 | 1.27 | -0.58 | 1.54 |
| 10.09 | 3.22 | 3.22 | -2.5 | 2.79 |
| 10.36 | 44.15 | 47.61 | -33.62 | 0.57 |
| 10.63 | 66.45 | 73.41 | -53.1 | 0.25 |
| 10.9 | 84.29 | 81.18 | -68.07 | 1.99 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
