通带频率9~10GHz, DC~8.5GHz≥55dBc, 10.5~22GHz≥60dBc, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 9 | ~ | 10 | GHz |
| 通带损耗 | / | / | 1.4 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | DC~8.5 | GHz≥ | 55 | dBc | ||
| 带外抑制 | 10.5~22 | GHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.4 |

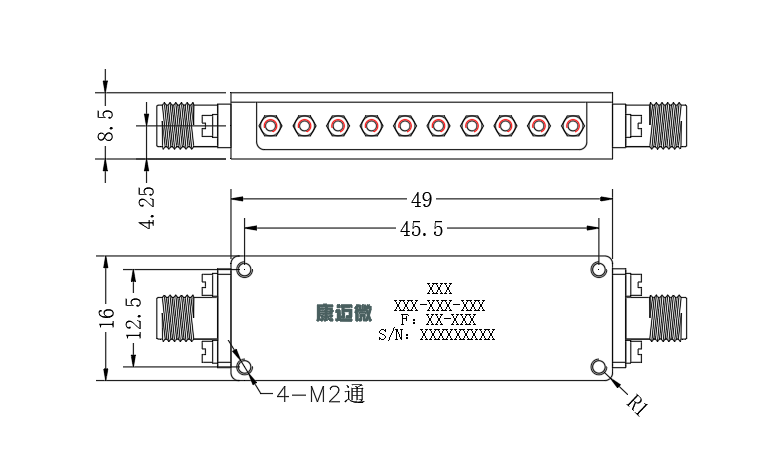

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 15W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

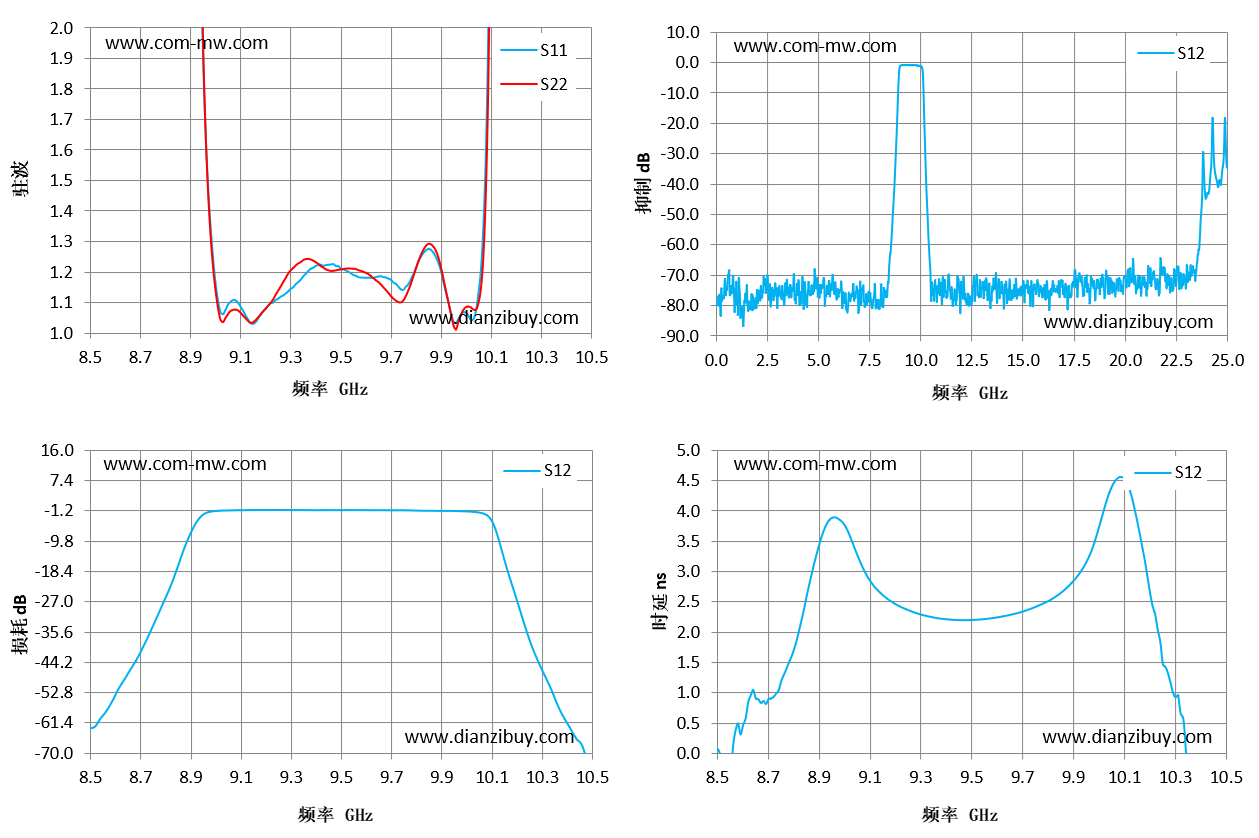

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 8.5 | 51.1 | 43.06 | -62.96 | 0.08 |
| 8.64 | 41.03 | 36.36 | -48.53 | 1.04 |
| 8.79 | 24.13 | 26.03 | -27.37 | 1.6 |
| 8.93 | 2.88 | 3.12 | -3.63 | 3.8 |
| 9.07 | 1.11 | 1.07 | -1.02 | 3.07 |
| 9.21 | 1.09 | 1.09 | -0.93 | 2.44 |
| 9.36 | 1.19 | 1.24 | -0.97 | 2.24 |
| 9.5 | 1.21 | 1.21 | -0.97 | 2.21 |
| 9.64 | 1.18 | 1.17 | -0.99 | 2.28 |
| 9.79 | 1.19 | 1.19 | -1.08 | 2.5 |
| 9.93 | 1.1 | 1.1 | -1.19 | 3.02 |
| 10.07 | 1.37 | 1.27 | -2.02 | 4.54 |
| 10.21 | 19.78 | 17.83 | -28.79 | 2.43 |
| 10.36 | 23.76 | 23.42 | -55.94 | -1.65 |
| 10.5 | 26.96 | 27.62 | -77.43 | -5.36 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
