通带频率3800~4200MHz, DC-3782MHz≥60dB, 4230-5000MHz≥25dB
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3800 | ~ | 4200 | MHz |
| 通带损耗 | / | / | 1.4 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-3782 | MHz≥ | 60 | dB | ||
| 带外抑制 | 4230-5000 | MHz≥ | 25 | dB | ||
| 通带驻波 | / | / | 1.4 | |||
| 回波损耗 | / | / | dB |

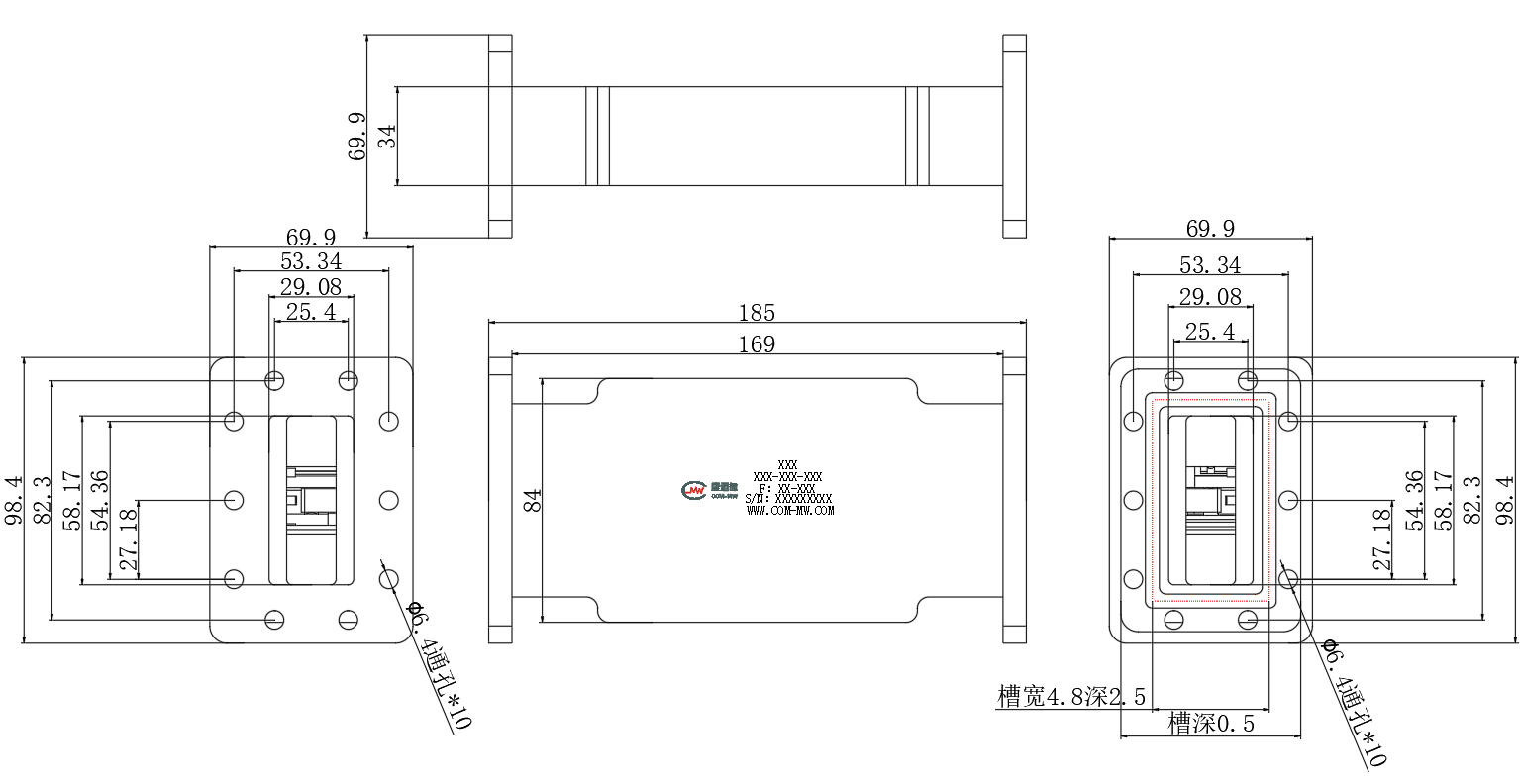

| 波导口型号 | WR229 |
| 波导法兰型号 | FDPFDM |
| 阻抗 | 50Ω |
| 表面 | 白色烤漆喷三防 |
| 功率容量 | 50W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤3(±0.5MHz)ns |
| 工作温度 | -20~+60℃设计保证 |
| 存储温度 | -20~+60℃设计保证 |
| 质量等级 | 工业级 |
| 重量 | 约970g |

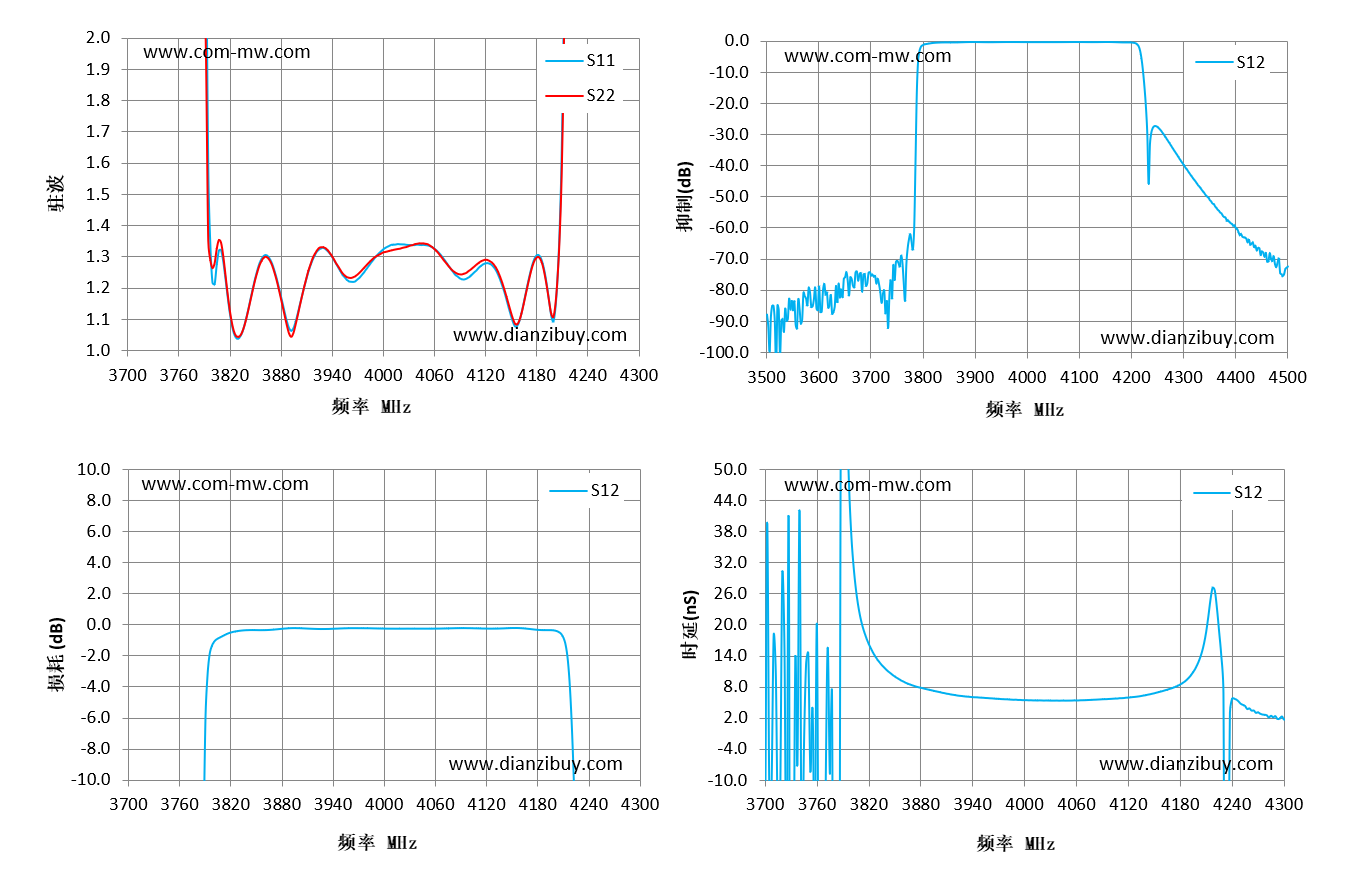

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 3700 | 263.93 | 526.06 | -75.36 | -75.36 | -20.24 |
| 3743 | 165.01 | 227.06 | -71.99 | -71.99 | -31.43 |
| 3786 | 25.79 | 12.25 | -39.17 | -39.17 | -117.92 |
| 3829 | 1.04 | 1.05 | -0.42 | -0.42 | 14 |
| 3871 | 1.28 | 1.27 | -0.33 | -0.33 | 8.43 |
| 3914 | 1.25 | 1.26 | -0.27 | -0.27 | 6.74 |
| 3957 | 1.24 | 1.24 | -0.24 | -0.24 | 5.97 |
| 4000 | 1.32 | 1.32 | -0.26 | -0.26 | 5.54 |
| 4043 | 1.34 | 1.34 | -0.27 | -0.27 | 5.46 |
| 4086 | 1.24 | 1.25 | -0.23 | -0.23 | 5.67 |
| 4129 | 1.28 | 1.28 | -0.26 | -0.26 | 6.18 |
| 4171 | 1.22 | 1.21 | -0.28 | -0.28 | 7.83 |
| 4214 | 2.17 | 2 | -1.36 | -1.36 | 21.66 |
| 4257 | 132.55 | 147.16 | -28.49 | -28.49 | 4.42 |
| 4300 | 189.37 | 557.04 | -39.81 | -39.81 | 1.81 |
