通带频率 1.1~1.7GHz, DC-0.5GHz≥50dBc, 0.8&2GHz≥30dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 | ||
| 通带频率 | 1.1 | ~ | 1.7 | GHz | ||
| 通带损耗 | 0.3 | 0.5 | dB | |||
| 带外抑制 | DC-0.5 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 0.8&2 | GHz≥ | 30 | dBc | ||
| 带外抑制 | 2.2-4 | GHz≥ | 50 | dbc | ||
| 通带驻波 | 1.30 | 1.40 |

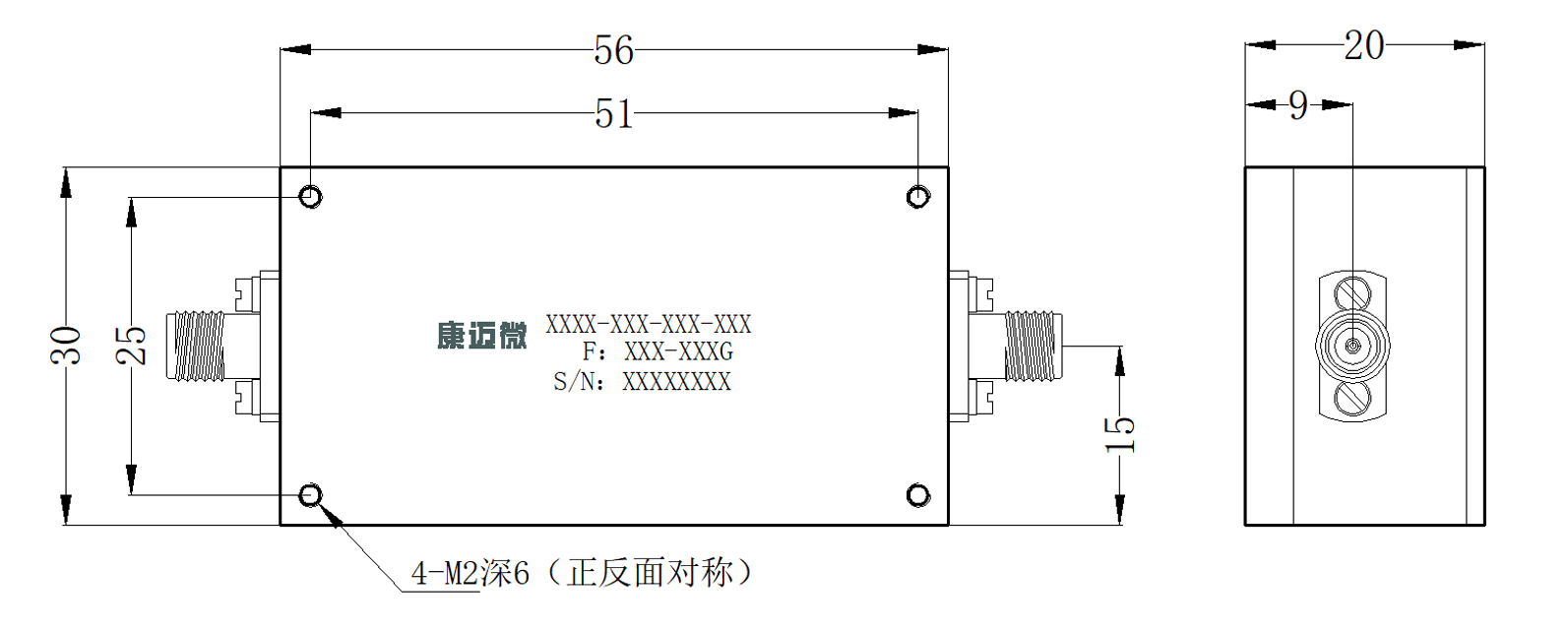

| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 50W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |

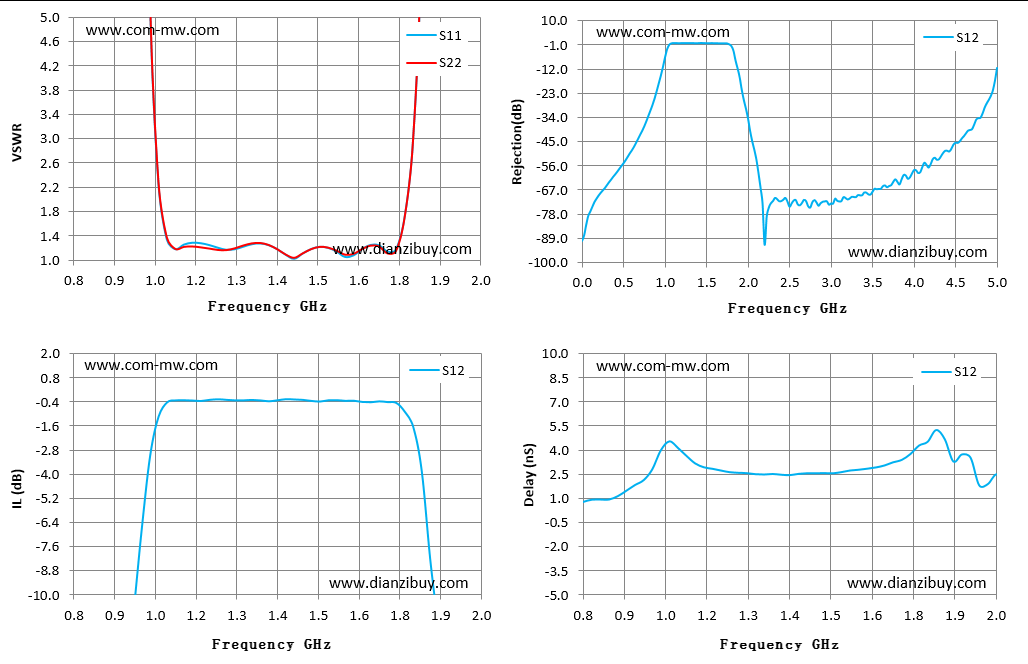

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.80 | 107.63 | 293.85 | -35.73 | -35.73 | 0.64 |
| 0.89 | 116.20 | 357.22 | -25.35 | -25.35 | 0.95 |
| 0.97 | 68.00 | 94.65 | -14.96 | -14.96 | 1.85 |
| 1.06 | 2.26 | 2.30 | -1.11 | -1.11 | 4.56 |
| 1.14 | 1.25 | 1.22 | -0.30 | -0.30 | 3.19 |
| 1.23 | 1.20 | 1.17 | -0.25 | -0.25 | 2.65 |
| 1.31 | 1.22 | 1.24 | -0.30 | -0.30 | 2.52 |
| 1.40 | 1.24 | 1.25 | -0.35 | -0.35 | 2.49 |
| 1.49 | 1.11 | 1.11 | -0.28 | -0.28 | 2.58 |
| 1.57 | 1.20 | 1.20 | -0.30 | -0.30 | 2.65 |
| 1.66 | 1.18 | 1.18 | -0.38 | -0.38 | 2.94 |
| 1.74 | 1.14 | 1.11 | -0.39 | -0.39 | 3.41 |
| 1.83 | 5.98 | 6.08 | -3.84 | -3.84 | 5.27 |
| 1.91 | 28.82 | 44.63 | -15.95 | -15.95 | 3.75 |
| 2.00 | 56.75 | 177.46 | -30.06 | -30.06 | 1.91 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
