通带频率9~13GHz, DC-8.3GHz≥50dB, 13.7-25GHz≥50dB, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 9 | ~ | 13 | GHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | 8.5 | GHz≥ | 30 | dBc | ||
| 带外抑制 | 13.5 | GHz≥ | 30 | dBc | ||
| 带外抑制 | DC-8.3 | GHz≥ | 50 | dB | ||
| 带外抑制 | 13.7-25 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 |

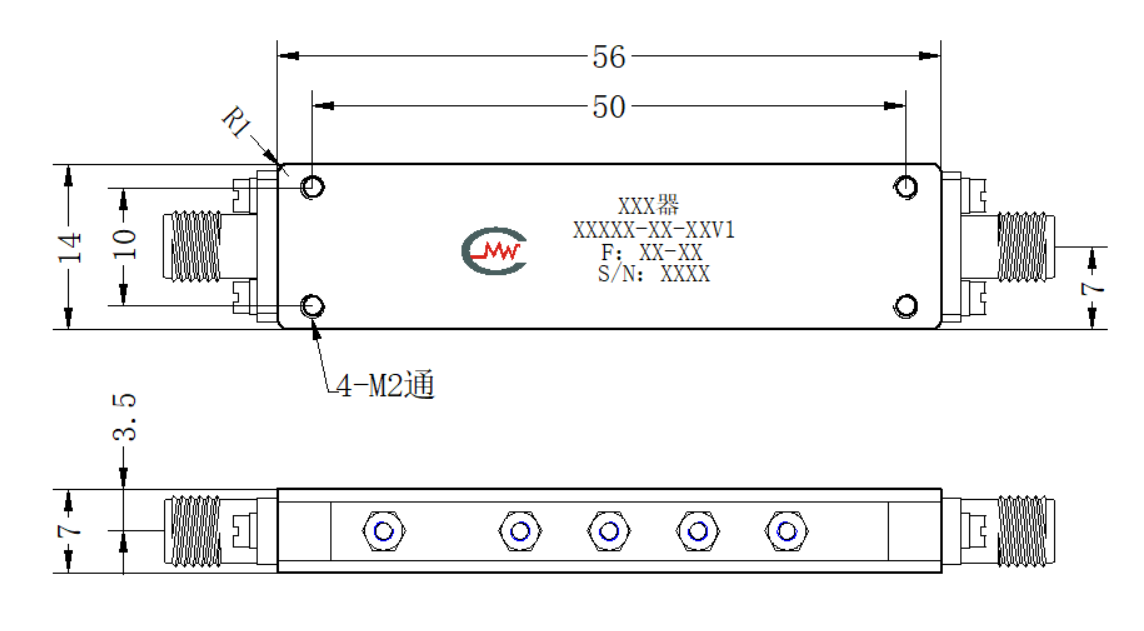

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

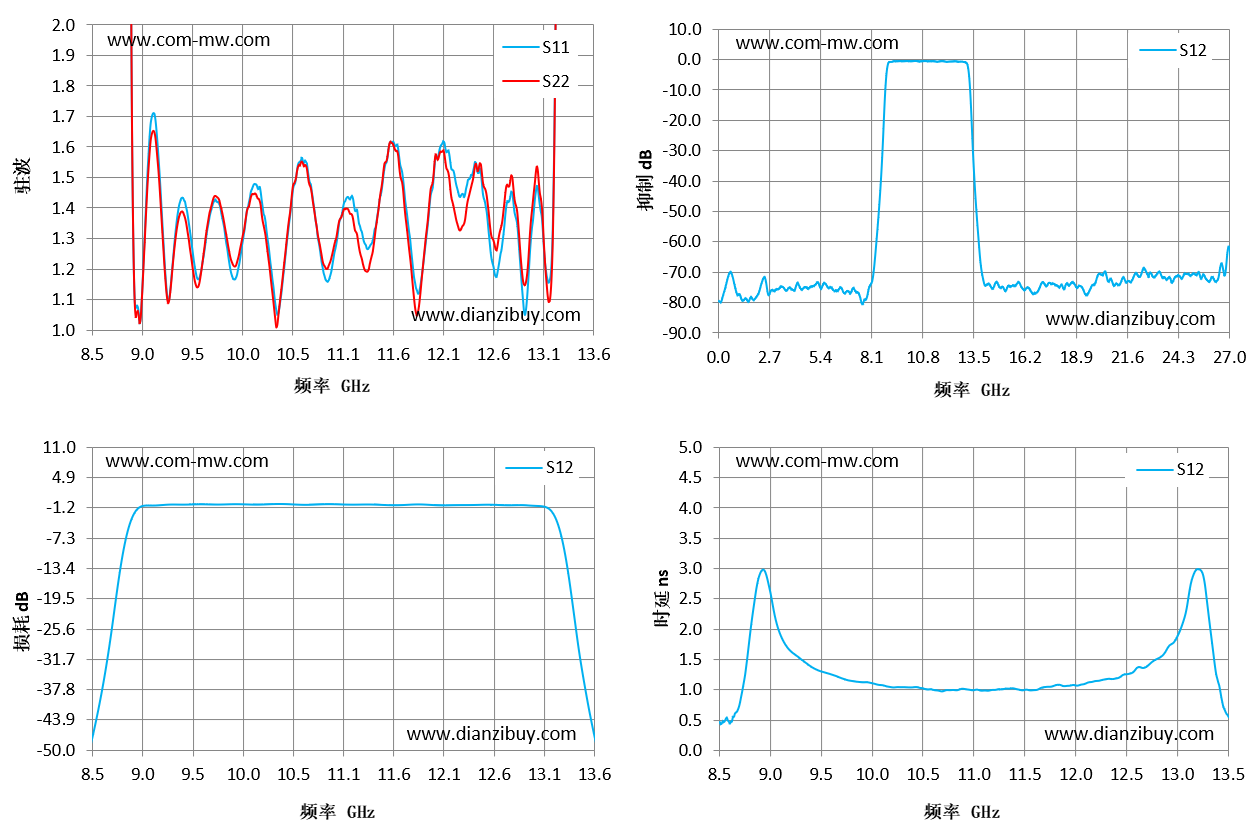

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 8.5 | 52.43 | 38.21 | -46.87 | 0.46 |
| 8.86 | 5.93 | 5.83 | -5.32 | 2.66 |
| 9.23 | 1.24 | 1.22 | -0.64 | 1.59 |
| 9.59 | 1.17 | 1.16 | -0.52 | 1.26 |
| 9.96 | 1.17 | 1.21 | -0.5 | 1.12 |
| 10.32 | 1.19 | 1.15 | -0.49 | 1.04 |
| 10.69 | 1.52 | 1.51 | -0.63 | 0.97 |
| 11.05 | 1.4 | 1.39 | -0.57 | 0.99 |
| 11.41 | 1.4 | 1.4 | -0.63 | 1.01 |
| 11.78 | 1.16 | 1.08 | -0.55 | 1.06 |
| 12.14 | 1.55 | 1.46 | -0.72 | 1.12 |
| 12.51 | 1.38 | 1.44 | -0.61 | 1.26 |
| 12.87 | 1.13 | 1.19 | -0.7 | 1.6 |
| 13.24 | 4.71 | 4.58 | -5.48 | 2.94 |
| 13.6 | 71.24 | 78.1 | -47.56 | 0.12 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
