通带频率 1310~1400MHz, DC-1220MHzMHz≥45dBc, 1800&1830MHzMHz≥76dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1310 | ~ | 1400 | MHz |
| 中心损耗 | / | / | 4.5 | dB | ||
| 带外抑制 | DC-1220MHz | MHz≥ | 45 | dBc | ||
| 带外抑制 | 1800&1830MHz | MHz≥ | 76 | dBc | ||
| 带外抑制 | 1500&1600MHz | MHz≥ | 72 | dBc | ||
| 带外抑制 | 1500&1800MHz | MHz≥ | 65 | dBc | ||
| 带外抑制 | 1640&1690MHz | MHz≥ | 76 | dBc | ||
| 带外抑制 | 2000&3000MHz | MHz≥ | 62 | dBc | ||
| 通带驻波 | / | / | 1.5 |

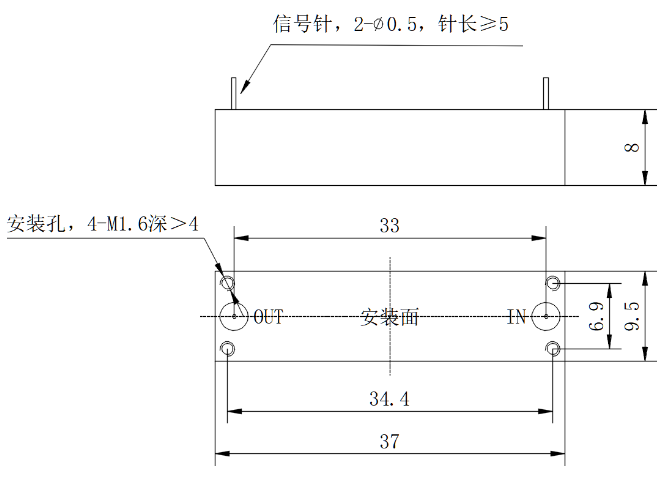

| 接口形式 | 微带圆针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 带宽 | -1dB≥90MHz |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

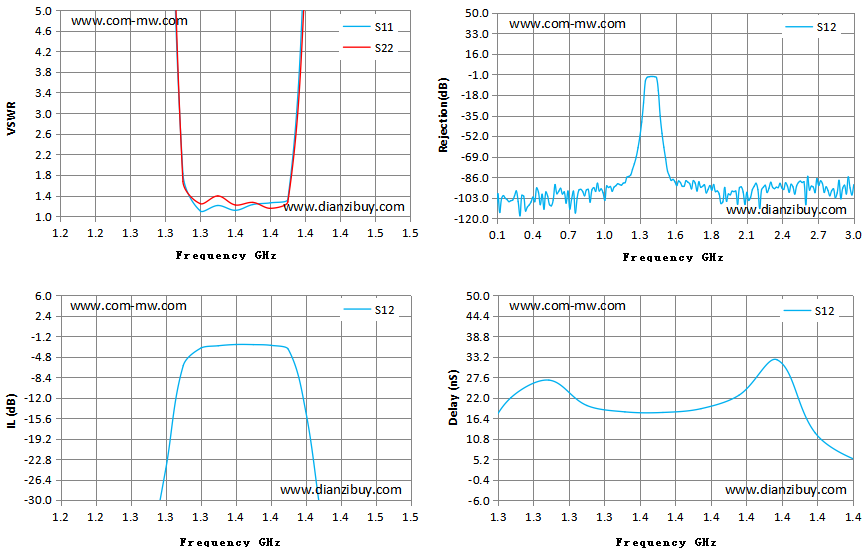

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1.20 | 32.30 | 32.94 | -84.27 | -84.27 | -3.10 |
| 1.22 | 31.32 | 32.35 | -74.98 | -74.98 | 1.34 |
| 1.24 | 30.81 | 32.37 | -69.47 | -69.47 | 1.02 |
| 1.26 | 29.73 | 32.28 | -61.66 | -61.66 | 1.82 |
| 1.29 | 22.08 | 25.46 | -40.33 | -40.33 | 3.99 |
| 1.31 | 1.82 | 1.67 | -6.35 | -6.35 | 22.01 |
| 1.33 | 1.10 | 1.24 | -3.28 | -3.28 | 26.83 |
| 1.35 | 1.21 | 1.39 | -2.86 | -2.86 | 19.89 |
| 1.37 | 1.23 | 1.27 | -2.65 | -2.65 | 17.99 |
| 1.39 | 1.26 | 1.15 | -2.78 | -2.78 | 19.02 |
| 1.41 | 1.33 | 1.28 | -3.46 | -3.46 | 22.71 |
| 1.44 | 15.43 | 14.18 | -35.19 | -35.19 | 12.43 |
| 1.46 | 20.92 | 20.07 | -61.24 | -61.24 | 3.43 |
| 1.48 | 22.12 | 21.42 | -71.13 | -71.13 | 1.78 |
| 1.50 | 23.09 | 22.54 | -81.04 | -81.04 | -1.65 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
