通带频率 1410~1500MHz, DC-1320MHzMHz≥45dBc, 1600&2000MHzMHz≥65dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1410 | ~ | 1500 | MHz |
| 中心损耗 | / | / | 4.5 | dB | ||
| 带外抑制 | DC-1320MHz | MHz≥ | 45 | dBc | ||
| 带外抑制 | 1600&2000MHz | MHz≥ | 65 | dBc | ||
| 带外抑制 | 1600&1700MHz | MHz≥ | 72 | dBc | ||
| 带外抑制 | 2000&3000MHz | MHz≥ | 60 | dBc | ||
| 带外抑制 | 1740&1790MHz | MHz≥ | 76 | dBc | ||
| 带外抑制 | 1900&1930MHz | MHz≥ | 76 | dBc | ||
| 通带驻波 | / | / | 1.5 |

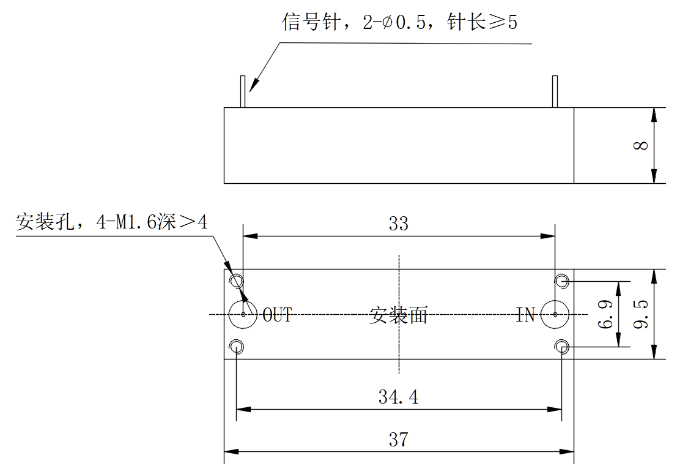

| 接口形式 | 微带圆针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 带宽 | -1dB≥90MHz |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

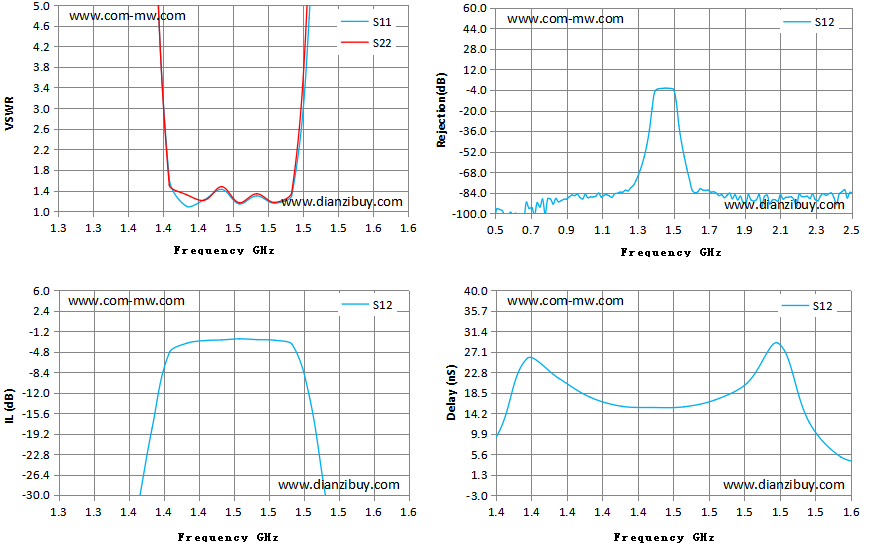

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1.30 | 30.83 | 36.77 | -74.33 | -74.33 | 0.99 |
| 1.32 | 30.69 | 37.09 | -69.33 | -69.33 | 1.81 |
| 1.34 | 28.27 | 34.34 | -56.28 | -56.28 | 2.09 |
| 1.36 | 25.53 | 31.14 | -47.04 | -47.04 | 2.36 |
| 1.39 | 8.60 | 9.23 | -18.26 | -18.26 | 9.18 |
| 1.41 | 1.63 | 1.51 | -4.87 | -4.87 | 25.76 |
| 1.43 | 1.22 | 1.21 | -2.83 | -2.83 | 17.58 |
| 1.45 | 1.42 | 1.47 | -2.70 | -2.70 | 15.68 |
| 1.47 | 1.14 | 1.16 | -2.52 | -2.52 | 15.41 |
| 1.49 | 1.16 | 1.17 | -2.77 | -2.77 | 17.03 |
| 1.51 | 1.30 | 1.36 | -3.47 | -3.47 | 20.45 |
| 1.54 | 13.02 | 13.99 | -31.63 | -31.63 | 12.27 |
| 1.56 | 16.57 | 17.96 | -45.07 | -45.07 | 5.06 |
| 1.58 | 19.84 | 22.04 | -65.53 | -65.53 | 2.14 |
| 1.60 | 20.71 | 23.31 | -74.09 | -74.09 | 0.39 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
