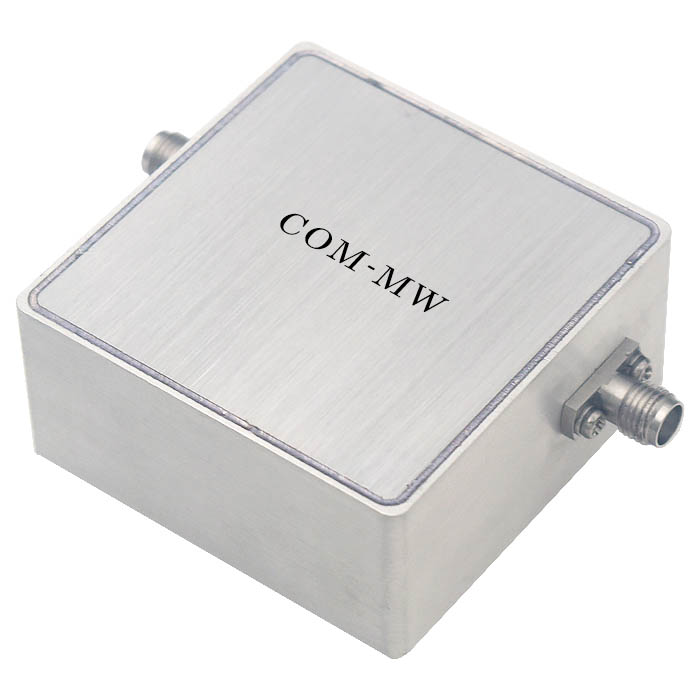

通带频率 1610~1626.5MHz, 1258-1279MHz≥60dBc, 1570-1580MHz≥40dBc, SMA, 工业级
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 | ||
| 通带频率 | 1610 | ~ | 1626.5 | MHz | ||
| 通带损耗 | 1.0 | dB | ||||
| 通带驻波 | 1.50 | ：1 | ||||
| 带外抑制 | 1258-1279 | MHz≥ | 60 | dBc | ||
| 带外抑制 | 1570-1580 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 2480-2500 | MHz≥ | 60 | dBc | ||
| 带内波动 | 0.5 | dB |

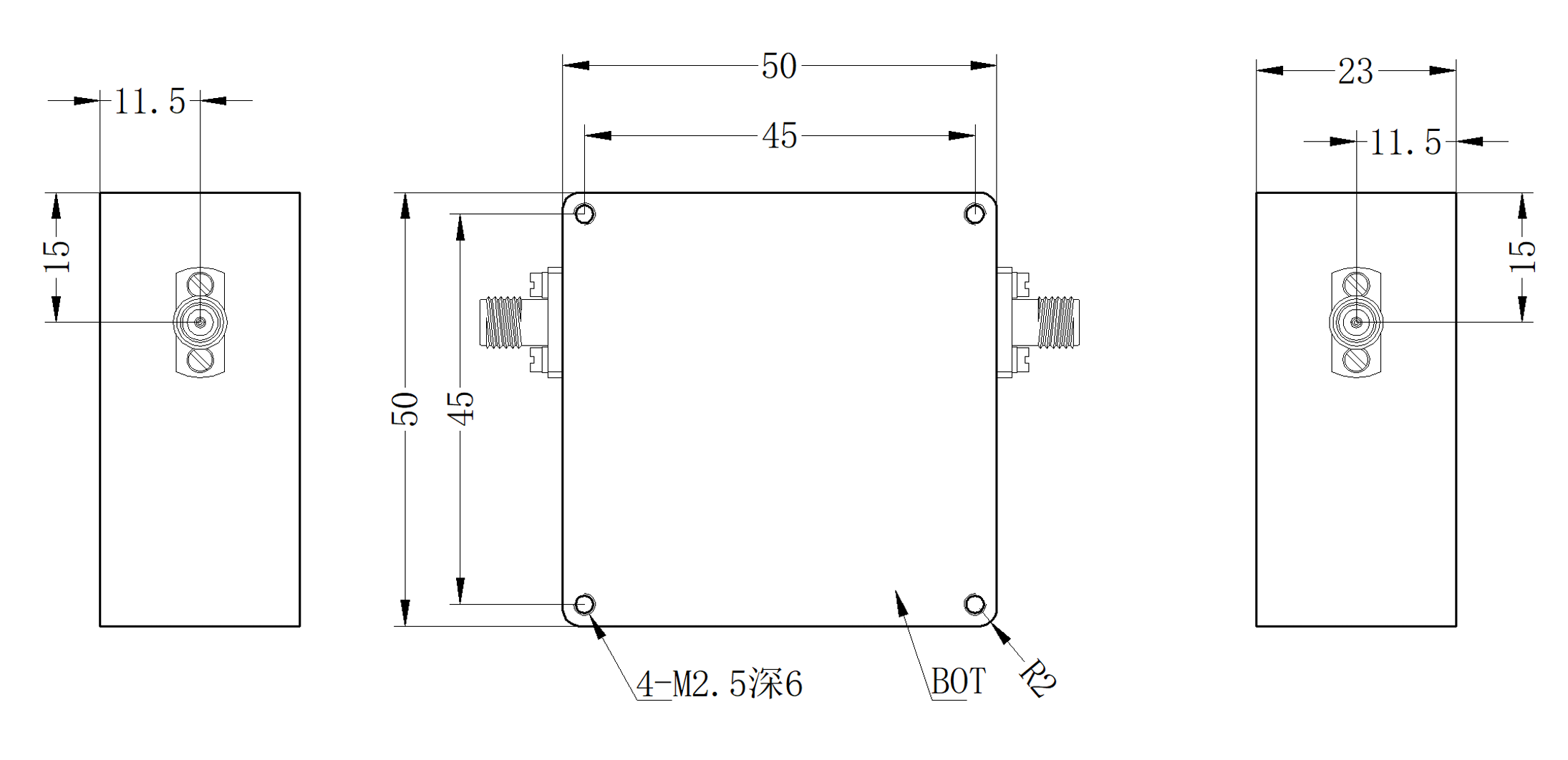

| 接口形式 | SMA-K可拆0.5mm |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 30W连续波 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃ |
| 质量等级 | 工业级 |
| 其它 | 气密性设计保证 |

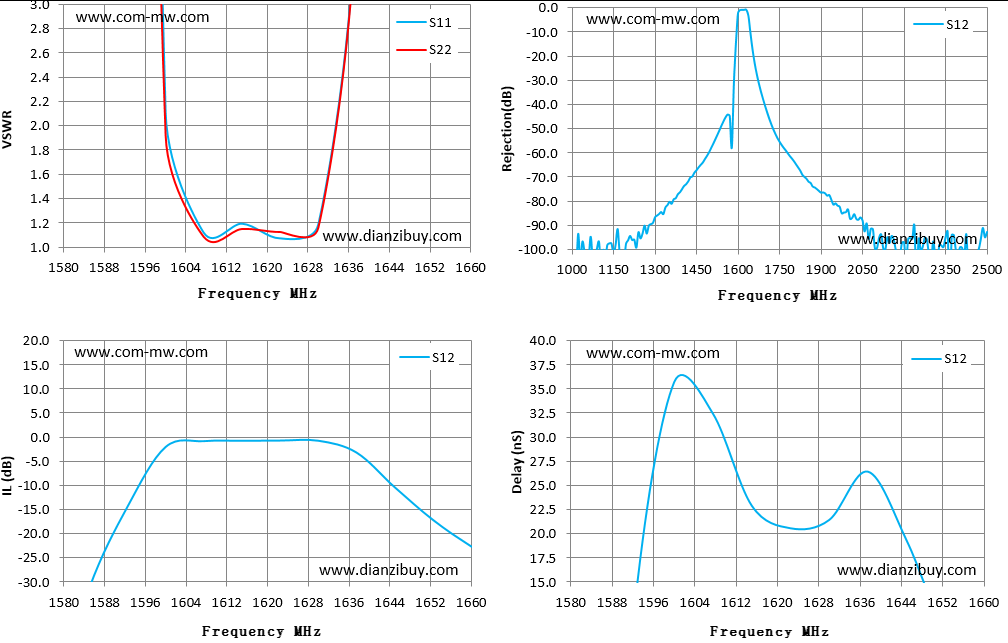

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1580.00 | 76.35 | 113.36 | -57.81 | -57.81 | -14.98 |
| 1586.00 | 57.82 | 59.25 | -31.41 | -31.41 | -36.50 |
| 1591.00 | 57.82 | 59.25 | -31.41 | -31.41 | -36.50 |
| 1597.00 | 22.57 | 18.41 | -14.51 | -14.51 | 13.19 |
| 1603.00 | 2.12 | 1.92 | -2.10 | -2.10 | 35.70 |
| 1609.00 | 1.12 | 1.09 | -0.89 | -0.89 | 32.43 |
| 1614.00 | 1.12 | 1.09 | -0.89 | -0.89 | 32.43 |
| 1620.00 | 1.20 | 1.15 | -0.82 | -0.82 | 22.91 |
| 1626.00 | 1.08 | 1.13 | -0.77 | -0.77 | 20.56 |
| 1631.00 | 1.19 | 1.16 | -0.81 | -0.81 | 21.41 |
| 1637.00 | 1.19 | 1.16 | -0.81 | -0.81 | 21.41 |
| 1643.00 | 3.79 | 3.77 | -3.27 | -3.27 | 26.42 |
| 1649.00 | 15.58 | 16.07 | -10.47 | -10.47 | 19.28 |
| 1654.00 | 31.33 | 34.80 | -17.23 | -17.23 | 9.84 |
| 1660.00 | 42.45 | 52.71 | -22.73 | -22.73 | 5.96 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
