通带频率 1616~1660.5MHz, DC-1571MHz≥14dBc, 1705.5-3000MHz≥14dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1616 | ~ | 1660.5 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-1571 | MHz≥ | 14 | dBc | ||
| 带外抑制 | 1705.5-3000 | MHz≥ | 14 | dBc | ||
| 通带驻波 | / | / | 1.5 |

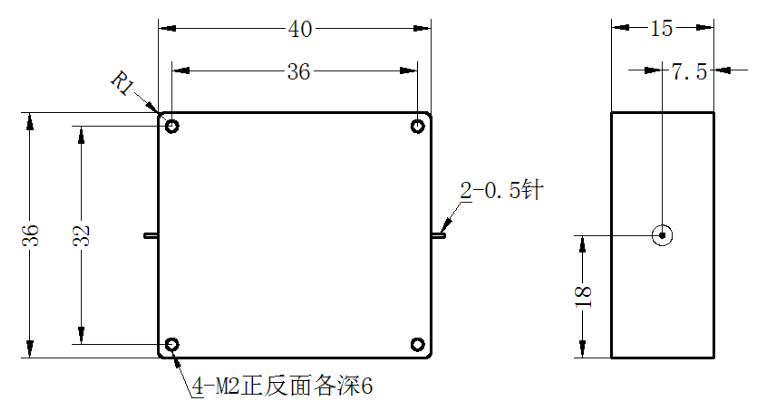

| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃设计保证 |

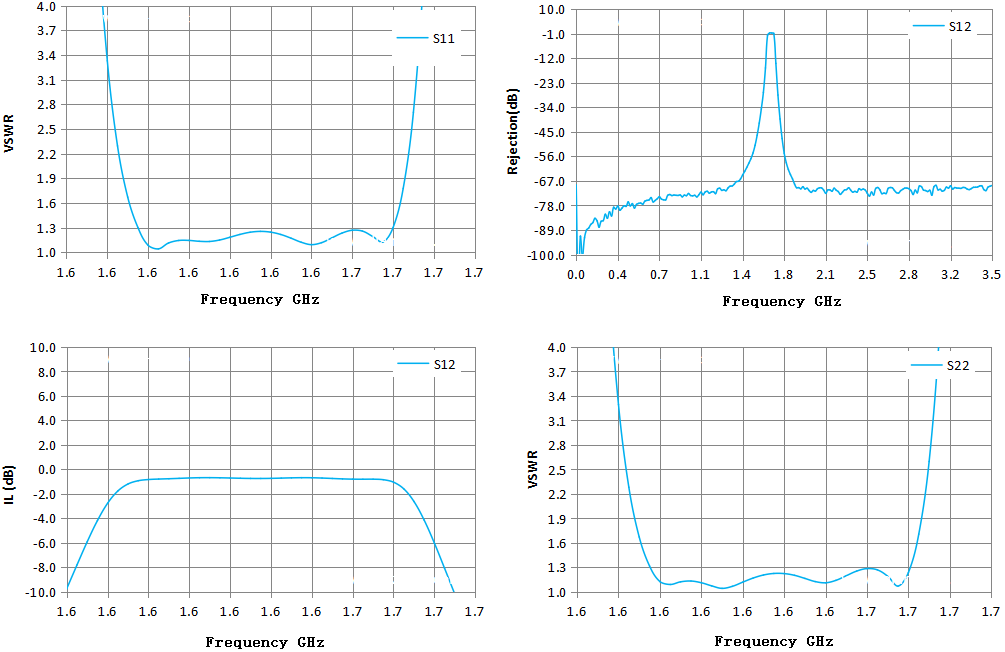

| Frequency GHz | S11 驻波 | S12 损耗 dB | S12 抑制 dB | S22 驻波 |
| 1.60 | 15.73 | -9.74 | -54.57 | 15.49 |
| 1.61 | 2.29 | -1.77 | -68.46 | 2.28 |
| 1.61 | 2.29 | -1.77 | -68.46 | 2.28 |
| 1.62 | 1.11 | -0.77 | -70.63 | 1.12 |
| 1.62 | 1.11 | -0.77 | -70.63 | 1.12 |
| 1.63 | 1.15 | -0.69 | -71.58 | 1.07 |
| 1.63 | 1.15 | -0.69 | -71.58 | 1.07 |
| 1.64 | 1.24 | -0.74 | -72.57 | 1.22 |
| 1.65 | 1.12 | -0.71 | -71.16 | 1.14 |
| 1.65 | 1.12 | -0.71 | -71.16 | 1.14 |
| 1.66 | 1.19 | -0.80 | -70.89 | 1.19 |
| 1.66 | 1.19 | -0.80 | -70.89 | 1.19 |
| 1.67 | 4.36 | -4.15 | -72.06 | 4.17 |
| 1.67 | 4.36 | -4.15 | -72.06 | 4.17 |
| 1.68 | 25.79 | -14.27 | -72.64 | 24.17 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
