通带频率 20.2~21.2GHz, DC-18.7GHz≥50dBc, 22.7-40GHz≥50dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 20.2 | ~ | 21.2 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-18.7 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 22.7-40 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.6 |

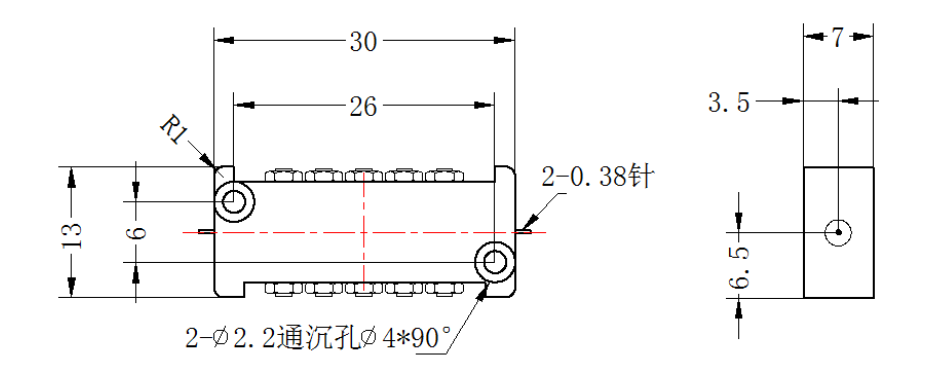

| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

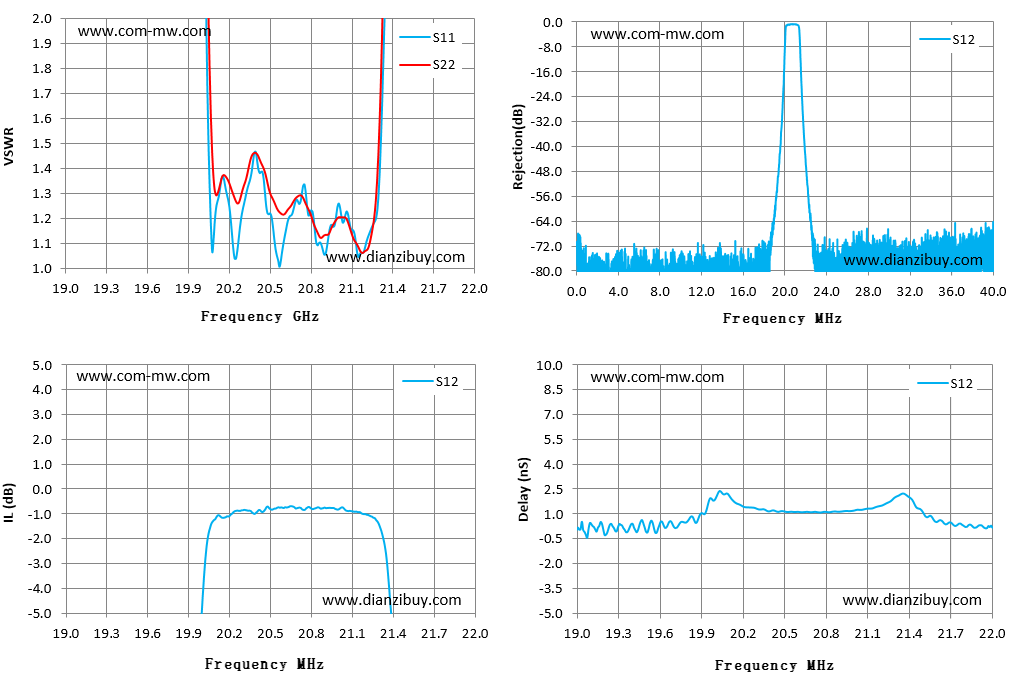

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 19 | 139.23 | 297.85 | -60.27 | -60.27 | 0.03 |
| 19.21 | 311.54 | 408.59 | -54.68 | -54.68 | -0.25 |
| 19.43 | 114.63 | 748.71 | -45.15 | -45.15 | -0.1 |
| 19.64 | 50.69 | 102.05 | -33.84 | -33.84 | 0.17 |
| 19.86 | 26.18 | 32.74 | -19.29 | -19.29 | 0.46 |
| 20.07 | 1.17 | 1.6 | -1.39 | -1.39 | 2.19 |
| 20.29 | 1.2 | 1.29 | -0.84 | -0.84 | 1.34 |
| 20.5 | 1.22 | 1.3 | -0.8 | -0.8 | 1.14 |
| 20.71 | 1.27 | 1.29 | -0.74 | -0.74 | 1.11 |
| 20.93 | 1.12 | 1.14 | -0.75 | -0.75 | 1.17 |
| 21.14 | 1.06 | 1.1 | -0.91 | -0.91 | 1.36 |
| 21.36 | 2.69 | 3.42 | -3.38 | -3.38 | 2.22 |
| 21.57 | 25.73 | 27.87 | -20.59 | -20.59 | 0.78 |
| 21.79 | 53.31 | 71.18 | -35.96 | -35.96 | 0.31 |
| 22 | 76.23 | 123.02 | -46.76 | -46.76 | 0.17 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
