通带频率4.4~5, DC~4GGHz≥40dB, 5.4~10GHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4.4 | ~ | 5 | |
| 通带损耗 | / | / | 0.6 | dB | ||
| 带内波动 | / | / | 0.4 | dB | ||
| 带外抑制 | DC~4G | GHz≥ | 40 | dB | ||
| 带外抑制 | 5.4~10 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.3 | 1.5 |

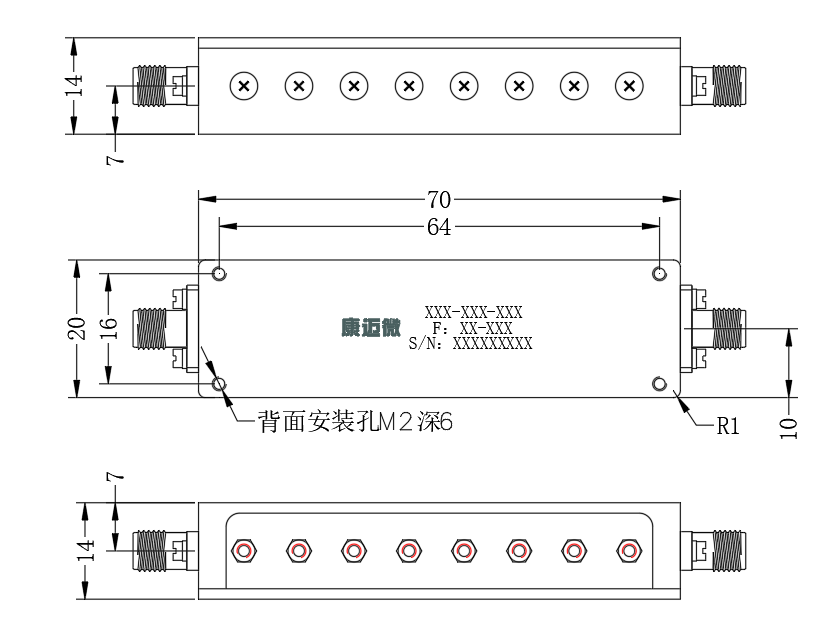

| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 30W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

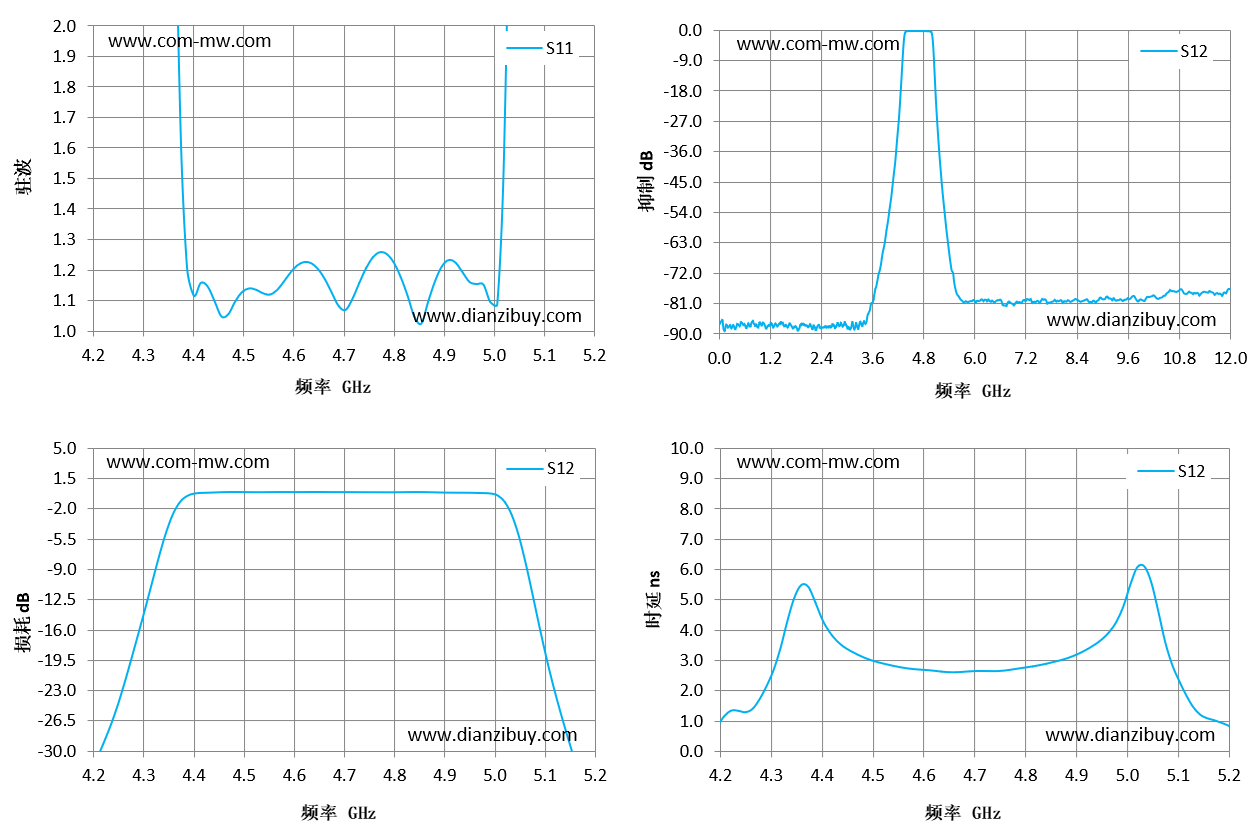

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|
| 4.2 | 210.57 | -32.68 | -30.67 | 0.84 |
| 4.27 | 320.35 | -21.8 | -18.98 | 1.4 |
| 4.34 | 12.76 | -7.18 | -4.52 | 4.32 |
| 4.41 | 1.12 | -0.26 | -0.19 | 4.33 |
| 4.49 | 1.1 | -0.09 | -0.1 | 3.08 |
| 4.56 | 1.12 | -0.1 | -0.09 | 2.78 |
| 4.63 | 1.23 | -0.09 | -0.09 | 2.65 |
| 4.7 | 1.08 | -0.1 | -0.1 | 2.64 |
| 4.77 | 1.24 | -0.12 | -0.12 | 2.66 |
| 4.84 | 1.12 | -0.1 | -0.09 | 2.84 |
| 4.91 | 1.23 | -0.16 | -0.17 | 3.26 |
| 4.99 | 1.15 | -0.22 | -0.26 | 4.27 |
| 5.06 | 6.7 | -5.06 | -8.2 | 5.57 |
| 5.13 | 92.68 | -25.3 | -28.06 | 1.45 |
| 5.2 | 221.26 | -37.96 | -40.14 | 0.85 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
