通带频率4~5.5GHz, DC-3.5GHz≥40dBc, 6-13GHz≥40dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4 | ~ | 5.5 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-3.5 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 6-13 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.7 |
| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

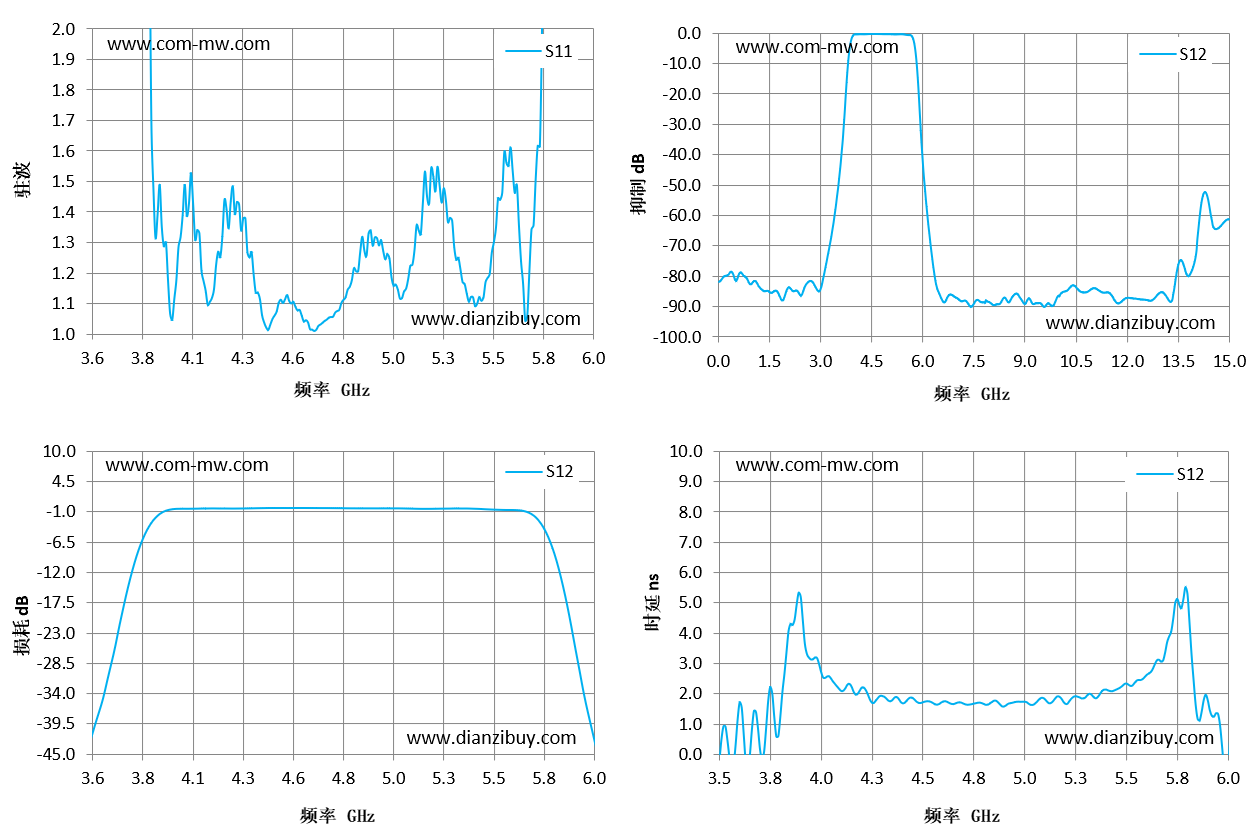

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 3.6 | 68.61 | -41.23 | 1.72 |
| 3.77 | 34.27 | -14.65 | 1.23 |
| 3.94 | 1.29 | -0.98 | 3.2 |
| 4.11 | 1.33 | -0.43 | 2.11 |
| 4.29 | 1.43 | -0.41 | 1.94 |
| 4.46 | 1.05 | -0.32 | 1.81 |
| 4.63 | 1.04 | -0.32 | 1.7 |
| 4.8 | 1.11 | -0.36 | 1.67 |
| 4.97 | 1.29 | -0.38 | 1.75 |
| 5.14 | 1.28 | -0.45 | 1.77 |
| 5.31 | 1.38 | -0.42 | 1.98 |
| 5.49 | 1.18 | -0.56 | 2.33 |
| 5.66 | 1.16 | -0.84 | 3.13 |
| 5.83 | 25.54 | -11.39 | 2.47 |
| 6 | 49.3 | -42.44 | -0.35 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
