通带频率6~7GHz, DC-5GHz≥50dBc, 8-16GHz≥50dBc, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 6 | ~ | 7 | GHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-5 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 8-16 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 时延波动 | ≤0.6ns |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

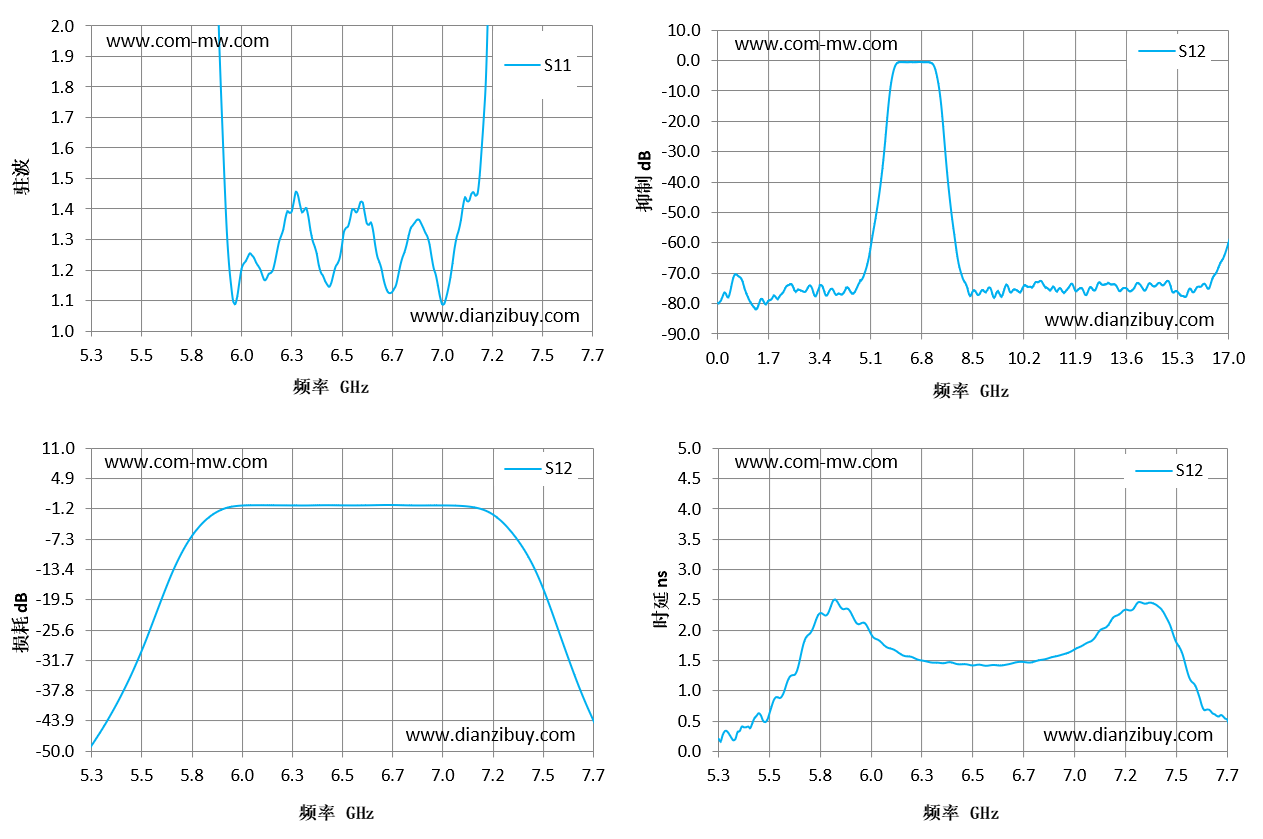

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 5.3 | 89.7 | -48.87 | 0.21 |
| 5.47 | 56.04 | -36.37 | 0.55 |
| 5.64 | 27.5 | -18.84 | 1.25 |
| 5.81 | 7.46 | -5.05 | 2.25 |
| 5.99 | 1.09 | -0.66 | 2.12 |
| 6.16 | 1.19 | -0.51 | 1.6 |
| 6.33 | 1.4 | -0.54 | 1.47 |
| 6.5 | 1.28 | -0.52 | 1.42 |
| 6.67 | 1.24 | -0.47 | 1.44 |
| 6.84 | 1.35 | -0.54 | 1.52 |
| 7.01 | 1.14 | -0.54 | 1.73 |
| 7.19 | 1.83 | -1.67 | 2.26 |
| 7.36 | 16.57 | -8.83 | 2.43 |
| 7.53 | 89.44 | -25.29 | 1.16 |
| 7.7 | 108.86 | -43.76 | 0.52 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
