通带频率1890~2010MHz, 1700MHz≥30dBc, 2200MHz≥30dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1890 | ~ | 2010 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | 1700 | MHz≥ | 30 | dBc | ||
| 带外抑制 | 2200 | MHz≥ | 30 | dBc | ||
| 带外抑制 | DC-1200 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 2.7-2.75 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 2.75-3.6 | GHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |

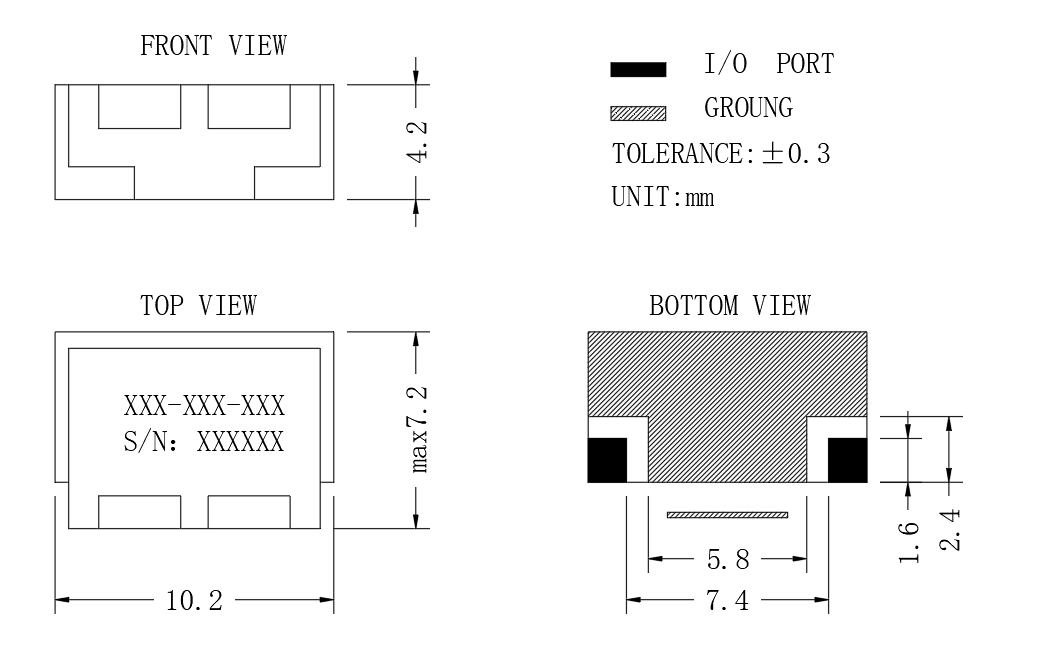

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -45~+85℃设计保证 |
| 质量等级 | 工业级 |

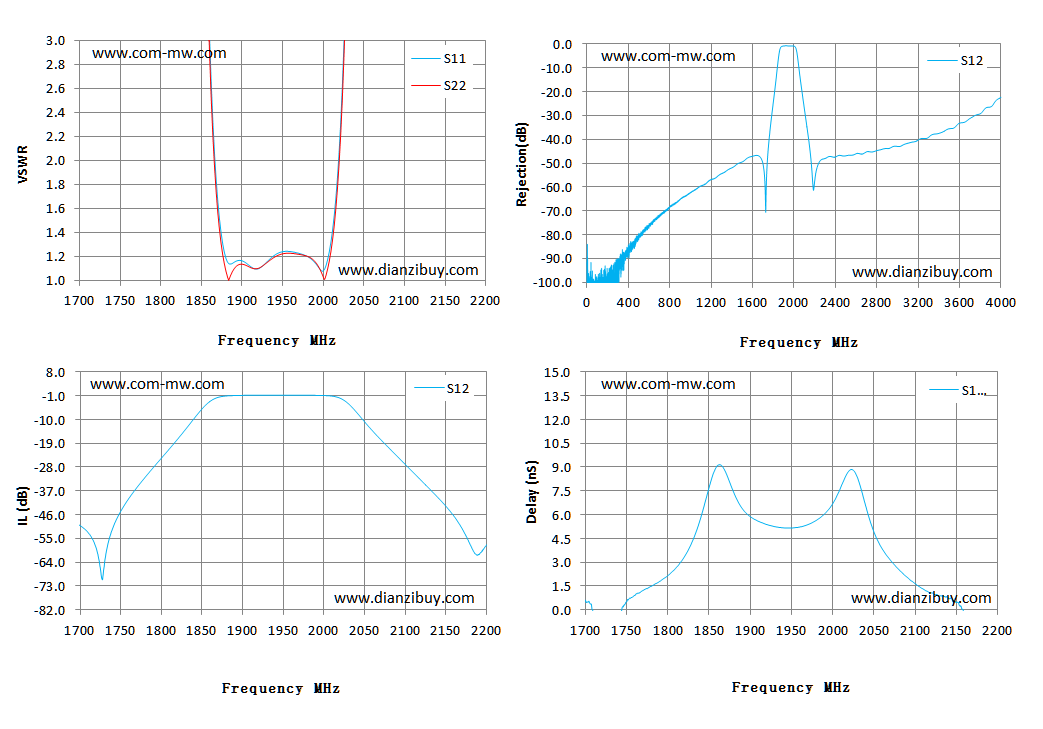

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 1700 | 59.54 | 94.27 | -50.1 | 0.58 |
| 1736 | 60.28 | 65.08 | -55.42 | -3.24 |
| 1771 | 52.38 | 62.88 | -35.38 | 1.23 |
| 1807 | 40.03 | 37.69 | -22.21 | 2.47 |
| 1843 | 10.64 | 10.03 | -8.63 | 6.31 |
| 1879 | 1.23 | 1.13 | -1.11 | 7.56 |
| 1914 | 1.1 | 1.11 | -0.8 | 5.51 |
| 1950 | 1.25 | 1.23 | -0.82 | 5.16 |
| 1986 | 1.18 | 1.19 | -0.85 | 5.84 |
| 2021 | 2.3 | 2.19 | -2.07 | 8.81 |
| 2057 | 20.7 | 21.57 | -13.3 | 4.14 |
| 2093 | 39.2 | 49.38 | -24.78 | 1.94 |
| 2129 | 49.76 | 81.02 | -35.94 | 0.88 |
| 2164 | 54.26 | 88.49 | -48.22 | -0.62 |
| 2200 | 59.52 | 92.3 | -57.67 | -6.36 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
