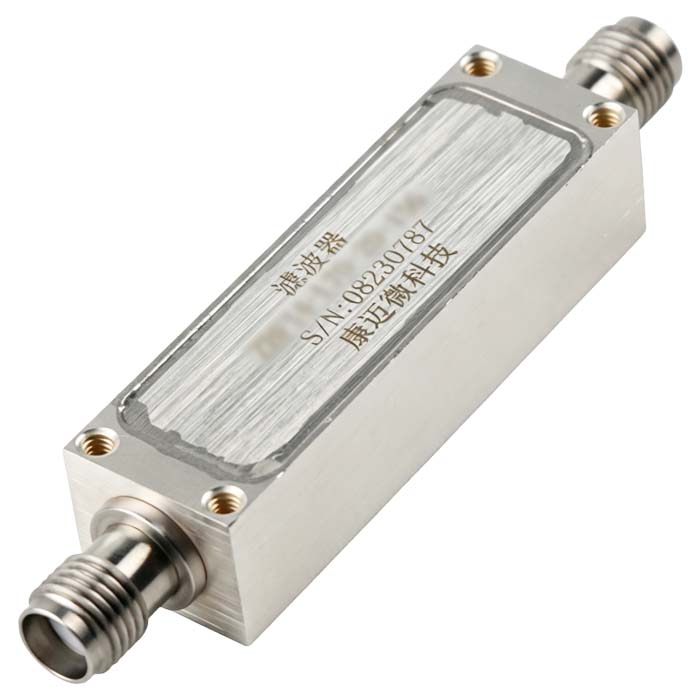

通带频率 9~11MHz,DC-6.5MHz≥55dBc,15-20MHz≥60dBc,SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 9 | ~ | 11 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带外抑制 | DC-6.5 | MHz≥ | 55 | dBc | ||
| 带外抑制 | 15-20 | MHz≥ | 60 | dBc | ||
| 带外抑制 | 20-100 | MHz≥ | 80 | dBc | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 带宽 | -3dB＜5MHz |
| 工作温度 | -40~+75℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

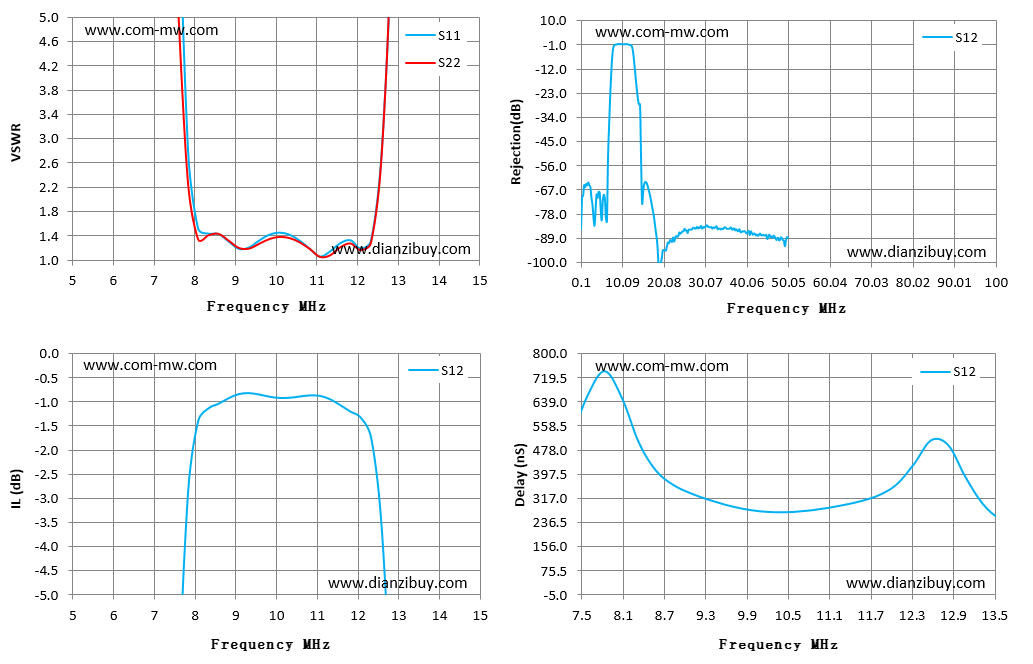

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 5.00 | 188.47 | 38.50 | -75.71 | -75.71 | -393.91 |
| 6.00 | 104.36 | 29.73 | -70.72 | -70.72 | 148.31 |
| 6.00 | 104.36 | 29.73 | -70.72 | -70.72 | 148.31 |
| 7.00 | 51.66 | 16.02 | -39.36 | -39.36 | 265.22 |
| 8.00 | 2.82 | 2.28 | -2.87 | -2.87 | 742.53 |
| 9.00 | 1.30 | 1.33 | -0.93 | -0.93 | 362.27 |
| 9.00 | 1.30 | 1.33 | -0.93 | -0.93 | 362.27 |
| 10.00 | 1.41 | 1.35 | -0.90 | -0.90 | 283.52 |
| 11.00 | 1.18 | 1.19 | -0.88 | -0.88 | 277.81 |
| 11.00 | 1.18 | 1.19 | -0.88 | -0.88 | 277.81 |
| 12.00 | 1.32 | 1.28 | -1.22 | -1.22 | 329.66 |
| 13.00 | 5.87 | 6.16 | -7.37 | -7.37 | 494.81 |
| 14.00 | 18.52 | 35.45 | -25.88 | -25.88 | 227.53 |
| 14.00 | 18.52 | 35.45 | -25.88 | -25.88 | 227.53 |
| 15.00 | 23.11 | 60.40 | -73.03 | -73.03 | 492.81 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
