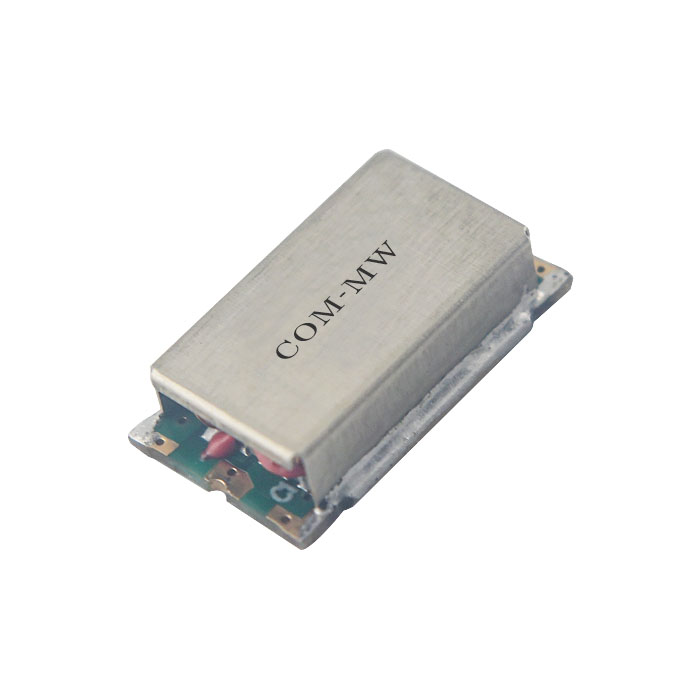

通带频率 120~160MHz,fo±50MHz≥45dBc,dB,表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 120 | ~ | 160 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | fo±50 | MHz≥ | 45 | dBc | ||
| 通带驻波 | / | / | 1.5 |

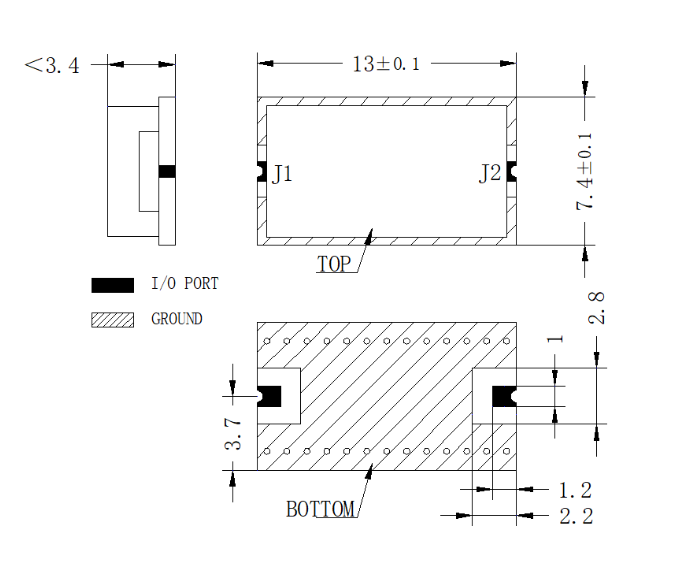

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 注意事项1 | 滤波器内部使用的焊锡熔点为 217℃无铅焊料; |
| 注意事项2 | 焊接最高温度避免超过 225℃，焊接控制在时间 6s 内； |
| 注意事项3 | 清洗时避免有机溶剂进入滤波器内部； |

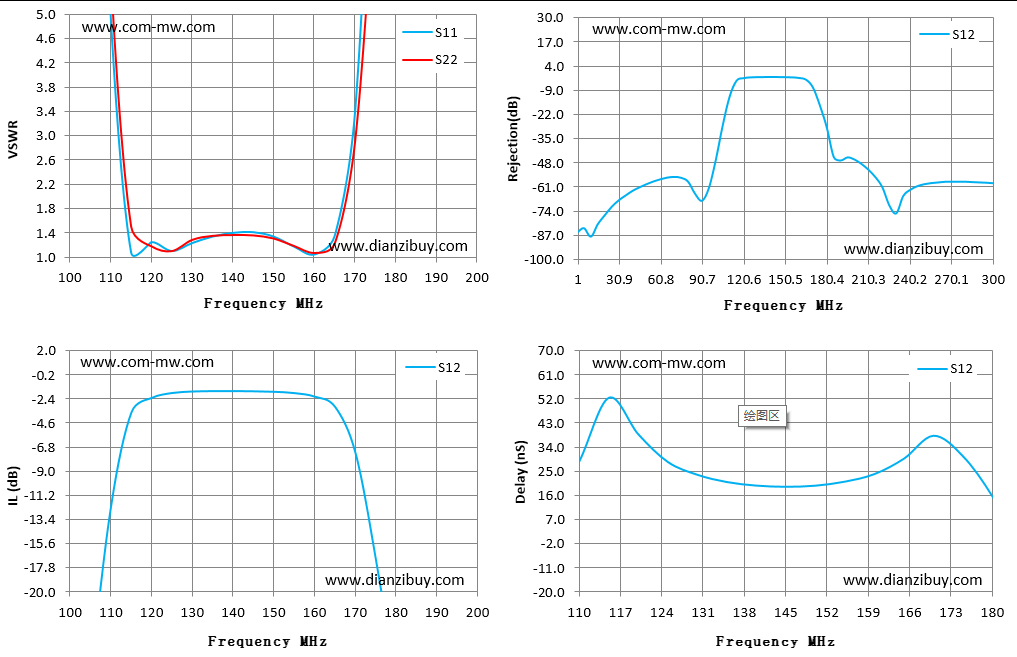

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 100.00 | 26.40 | 31.50 | -61.51 | -61.51 | -10.70 |
| 107.00 | 12.99 | 13.89 | -27.68 | -27.68 | 9.12 |
| 114.00 | 4.94 | 5.65 | -12.15 | -12.15 | 28.65 |
| 121.00 | 1.24 | 1.18 | -2.33 | -2.33 | 38.69 |
| 129.00 | 1.10 | 1.10 | -1.89 | -1.89 | 28.38 |
| 136.00 | 1.33 | 1.35 | -1.71 | -1.71 | 20.90 |
| 143.00 | 1.39 | 1.36 | -1.71 | -1.71 | 19.58 |
| 150.00 | 1.41 | 1.36 | -1.73 | -1.73 | 19.13 |
| 157.00 | 1.17 | 1.18 | -1.90 | -1.90 | 21.06 |
| 164.00 | 1.04 | 1.07 | -2.22 | -2.22 | 23.88 |
| 171.00 | 3.40 | 2.90 | -7.38 | -7.38 | 38.17 |
| 179.00 | 9.72 | 7.17 | -17.10 | -17.10 | 30.49 |
| 186.00 | 26.51 | 15.55 | -44.88 | -44.88 | -5.33 |
| 193.00 | 35.18 | 19.43 | -46.67 | -46.67 | -51.07 |
| 200.00 | 43.42 | 23.40 | -44.99 | -44.99 | -1.81 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
