通带频率1400~1710MHz, 1300MHz≥20dB, 1.9-4.0GHz≥50dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1400 | ~ | 1710 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | 1300 | MHz≥ | 20 | dB | ||
| 带外抑制 | 1.9-4.0 | GHz≥ | 50 | dB | ||
| 带外抑制 | DC-1.2 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 10W设计保证 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

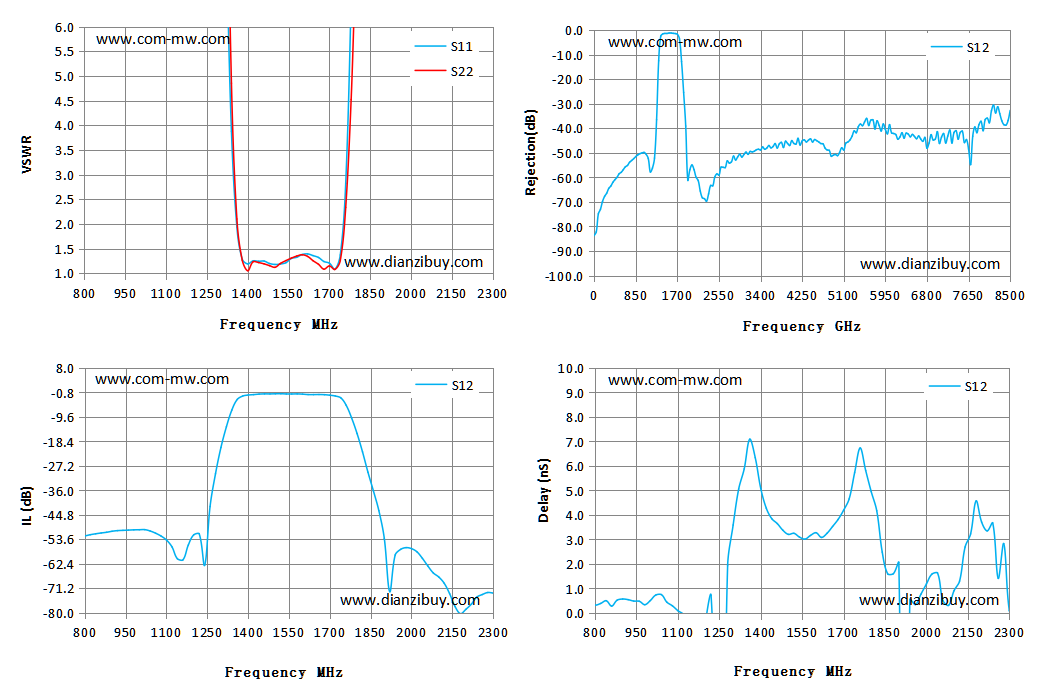

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 800 | 464.15 | 489.77 | -52.72 | 0.48 |
| 907 | 200.4 | 258.88 | -50.7 | 0.57 |
| 1014 | 98.21 | 49.79 | -50.14 | 0.51 |
| 1121 | 52.58 | 85.55 | -56.28 | -0.08 |
| 1229 | 25.26 | 48.13 | -51.58 | 0.71 |
| 1336 | 7.82 | 11.14 | -13.14 | 5.06 |
| 1443 | 1.24 | 1.22 | -1.38 | 3.85 |
| 1550 | 1.21 | 1.26 | -1.33 | 3.1 |
| 1657 | 1.36 | 1.25 | -1.55 | 3.25 |
| 1764 | 2.82 | 2.33 | -5.4 | 6.73 |
| 1871 | 25.63 | 10.78 | -36.17 | 1.59 |
| 1979 | 41.22 | 15.55 | -57.2 | 0.34 |
| 2086 | 81.89 | 25.45 | -65.68 | 0.31 |
| 2193 | 135.66 | 25.92 | -80.33 | 4.57 |
| 2300 | 385.61 | 54 | -72.71 | 2.83 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
