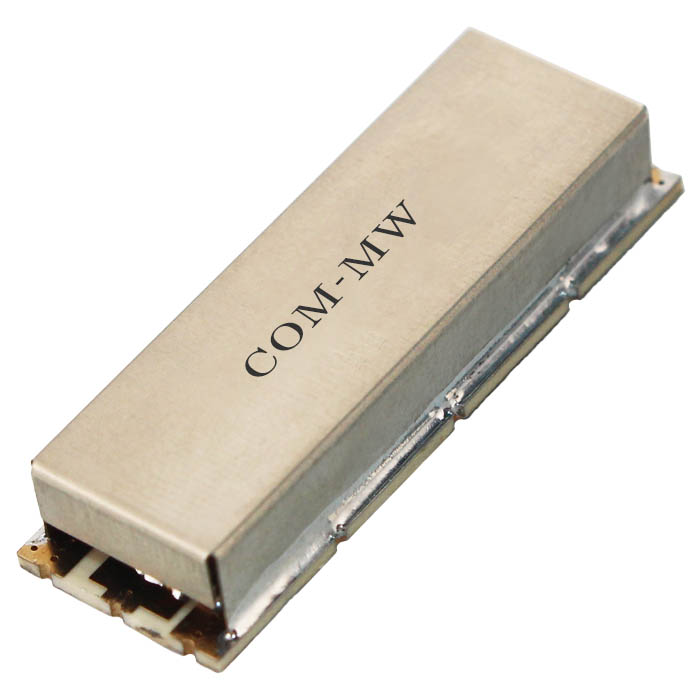

通带频率 1300~1900MHz, 680-1100MHz≥30dBc, 2200-2600MHz≥30dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1300 | ~ | 1900 | MHz |
| 通带损耗 | / | / | 1.3 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | 680-1100 | MHz≥ | 30 | dBc | ||
| 带外抑制 | 2200-2600 | MHz≥ | 30 | dBc | ||
| 带外抑制 | DC-680 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 2600-3800 | MHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.6 |

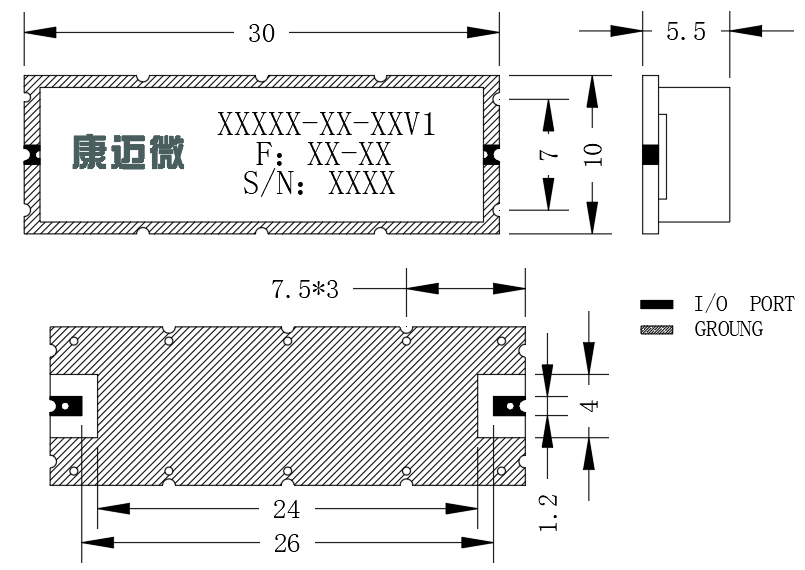

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 45dBm设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+80℃设计保证 |
| 质量等级 | 工业级 |

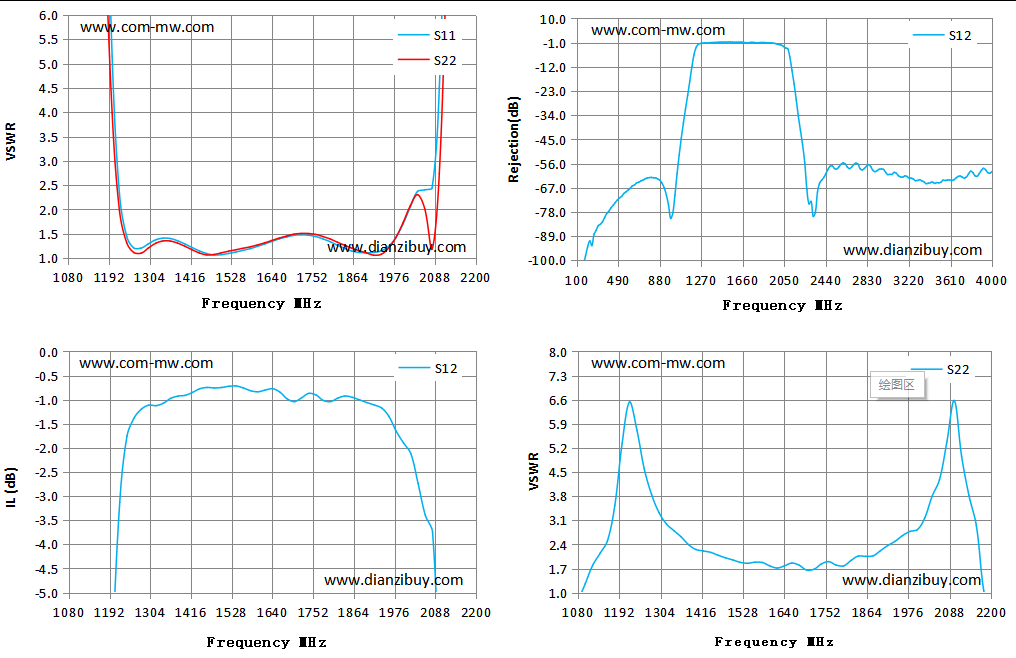

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S22 驻波 |
| 1080.00 | 41.26 | 50.20 | -52.15 | -52.15 | -0.07 |
| 1160.00 | 23.43 | 18.71 | -24.91 | -24.91 | 2.14 |
| 1240.00 | 2.33 | 1.99 | -3.13 | -3.13 | 6.53 |
| 1320.00 | 1.29 | 1.21 | -1.11 | -1.11 | 3.32 |
| 1400.00 | 1.36 | 1.31 | -0.93 | -0.93 | 2.39 |
| 1480.00 | 1.09 | 1.06 | -0.75 | -0.75 | 2.09 |
| 1560.00 | 1.12 | 1.17 | -0.72 | -0.72 | 1.85 |
| 1640.00 | 1.29 | 1.31 | -0.80 | -0.80 | 1.72 |
| 1720.00 | 1.47 | 1.49 | -1.04 | -1.04 | 1.66 |
| 1800.00 | 1.39 | 1.44 | -1.02 | -1.02 | 1.80 |
| 1880.00 | 1.14 | 1.20 | -0.95 | -0.95 | 2.05 |
| 1960.00 | 1.15 | 1.08 | -1.17 | -1.17 | 2.49 |
| 2040.00 | 2.05 | 2.07 | -2.12 | -2.12 | 3.17 |
| 2120.00 | 4.50 | 2.74 | -7.58 | -7.58 | 6.57 |
| 2200.00 | 22.81 | 25.36 | -34.45 | -34.45 | 1.06 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
