通带频率 240~270MHz, DC-220MHz≥50dB, 290-500MHz≥50dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 240 | ~ | 270 | MHz |
| 通带损耗 | / | / | 5 | dB | ||
| 带内波动 | / | / | 1.3 | dB | ||
| 带外抑制 | DC-220 | MHz≥ | 50 | dB | ||
| 带外抑制 | 290-500 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 |

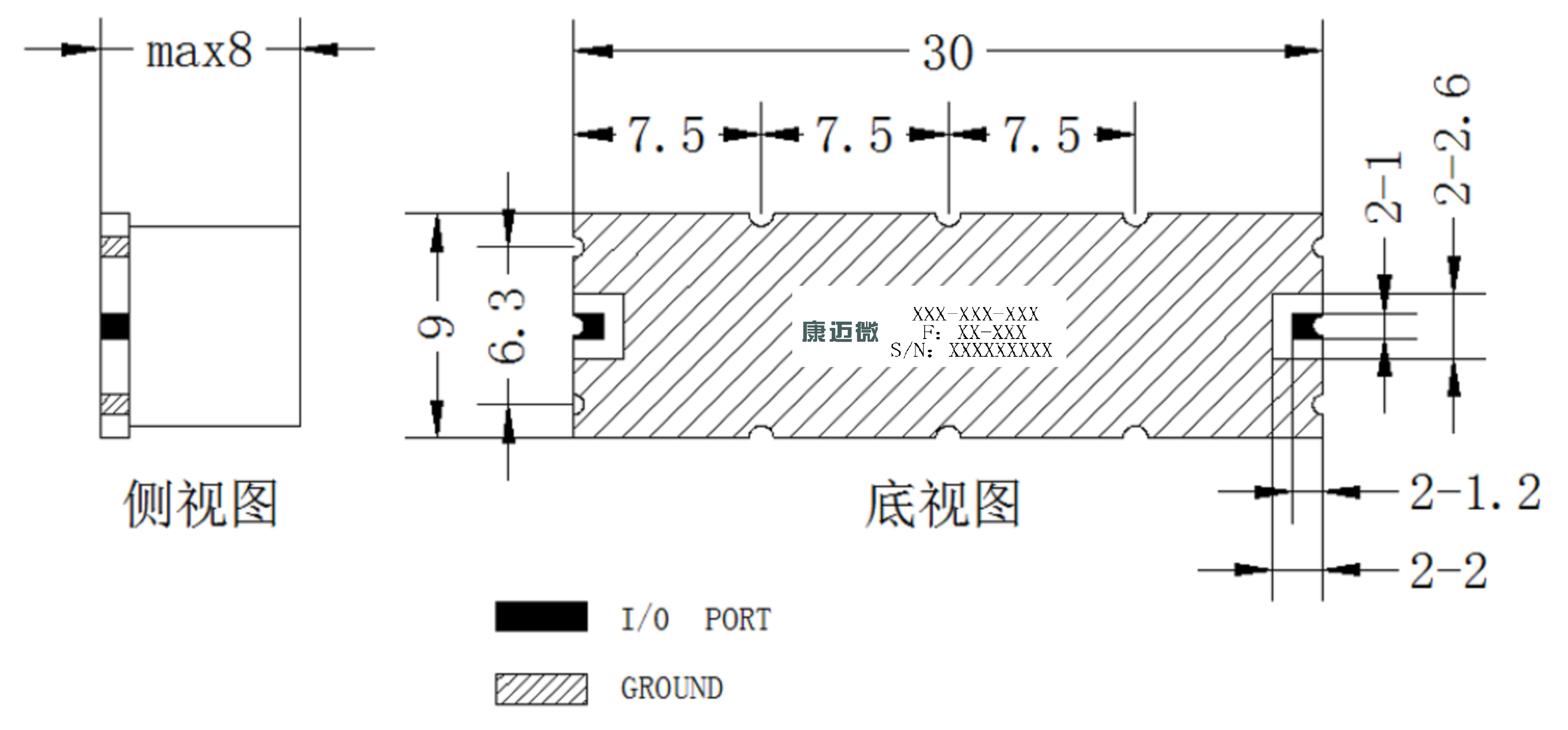

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

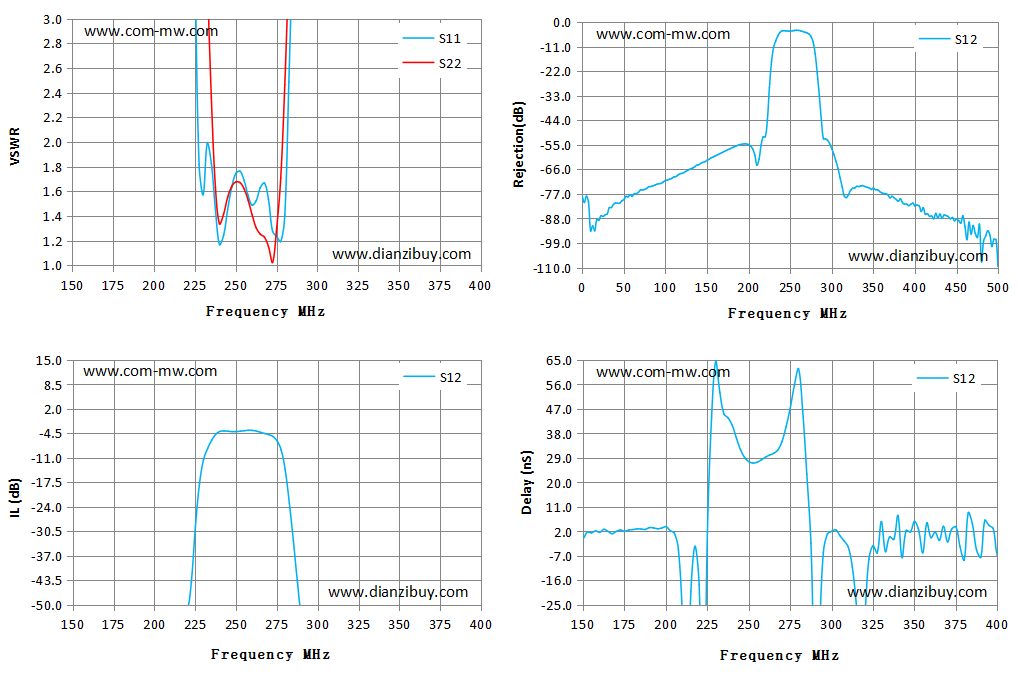

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 150 | 230.96 | 255.37 | -62.56 | -62.56 | 3.7 |
| 168 | 111.56 | 132.64 | -58.58 | -58.58 | 1.16 |
| 186 | 52.06 | 64.75 | -55.5 | -55.5 | 2.85 |
| 204 | 20.85 | 28.47 | -55.61 | -55.61 | 2.29 |
| 221 | 6.38 | 11.5 | -51.44 | -51.44 | -17.62 |
| 239 | 1.45 | 1.63 | -4.72 | -4.72 | 43.67 |
| 257 | 1.69 | 1.62 | -3.78 | -3.78 | 27.41 |
| 275 | 1.28 | 1.02 | -5.33 | -5.33 | 40.5 |
| 293 | 6.42 | 5.72 | -52.39 | -52.39 | -34.85 |
| 311 | 11.81 | 9.53 | -69.86 | -69.86 | -3.71 |
| 329 | 16.55 | 13.1 | -74.36 | -74.36 | -5.91 |
| 346 | 17.92 | 16.09 | -74.33 | -74.33 | 2.37 |
| 364 | 16.83 | 18.86 | -76.83 | -76.83 | 1.7 |
| 382 | 16.65 | 21.65 | -80.27 | -80.27 | -8.54 |
| 400 | 18.91 | 26.14 | -81.15 | -81.15 | 3.1 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
