通带频率240~270MHz, DC-220MHz≥12dB, 290-500MHz≥12dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 240 | ~ | 270 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-220 | MHz≥ | 12 | dB | ||
| 带外抑制 | 290-500 | MHz≥ | 12 | dB | ||
| 通带驻波 | / | / | 1.8 | |||
| 回波损耗 | / | / | dB |

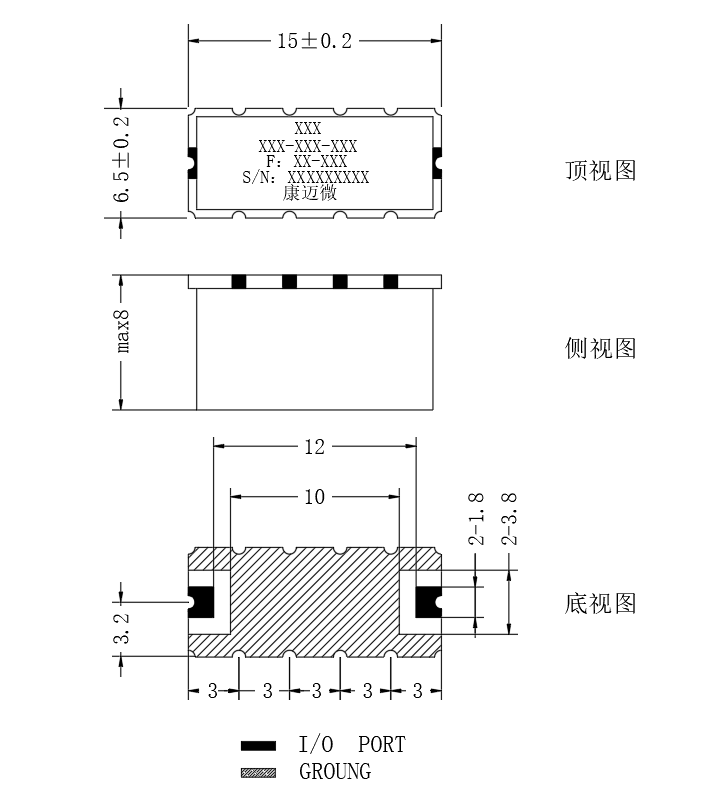

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

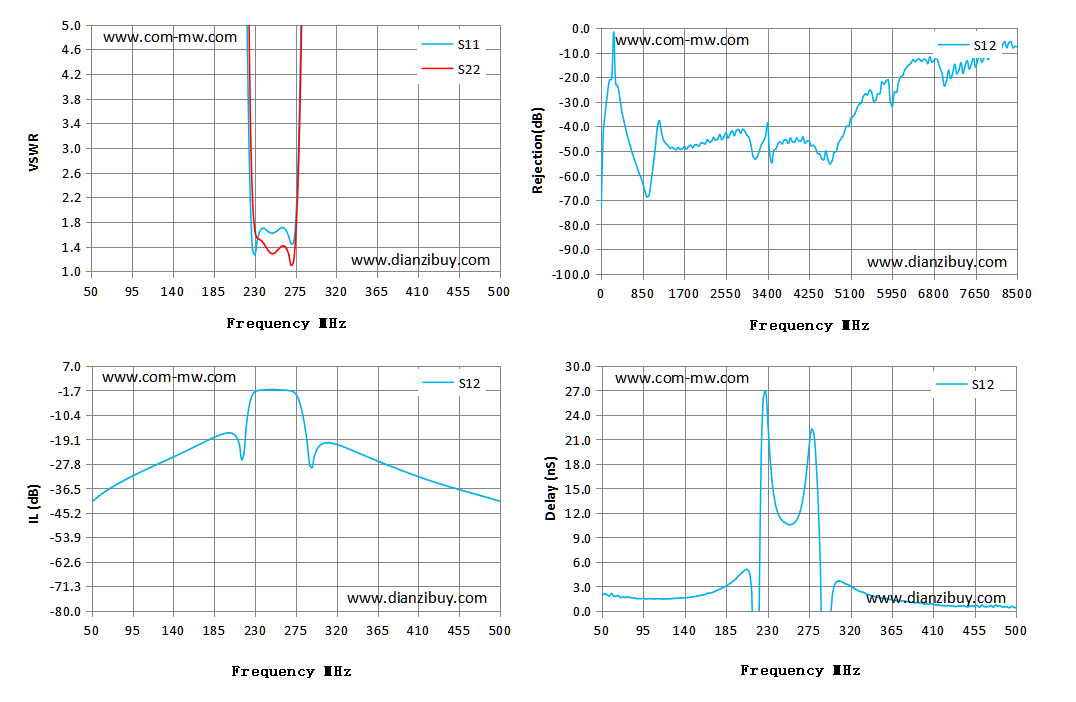

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 50 | 312.97 | 864.56 | -41.98 | 2.29 |
| 82 | 213.7 | 273.64 | -34.6 | 1.66 |
| 114 | 178.7 | 159.66 | -29.35 | 1.49 |
| 146 | 129.67 | 102.32 | -24.52 | 1.67 |
| 179 | 64.4 | 54.41 | -19.44 | 2.64 |
| 211 | 20.13 | 25.8 | -18.71 | 4.66 |
| 243 | 1.67 | 1.39 | -1.42 | 11.58 |
| 275 | 1.45 | 1.14 | -2.29 | 17.57 |
| 307 | 32.21 | 25.05 | -20.52 | 3.61 |
| 339 | 55.88 | 46.3 | -23.09 | 2.04 |
| 371 | 66.55 | 62.75 | -27.44 | 1.25 |
| 404 | 74.93 | 71.99 | -31.46 | 0.88 |
| 436 | 79.85 | 82.66 | -35.03 | 0.54 |
| 468 | 79.93 | 82.14 | -38.08 | 0.51 |
| 500 | 74.83 | 79.24 | -41.09 | 0.34 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
